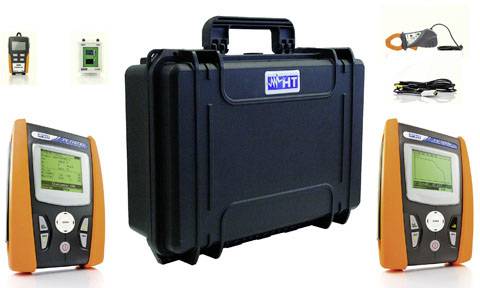

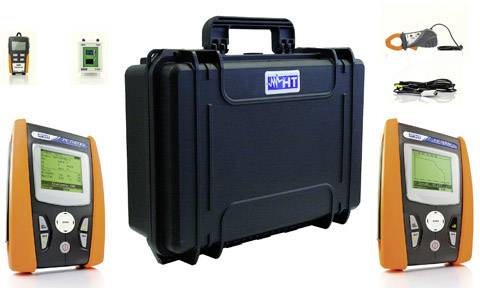

HT Instruments PV SERVICE-PACK W1 Testeur d'installation, Testeur VDE étalonné (ISO) Norme VDE 0126

I-V400W
L'I-V400w permet de déterminer la courbe caractéristique de tension d'alimentation des modules photovoltaïques individuels ainsi que d'un anneau modulaire jusqu'à 1000 V et 15 A. En appuyant simplement sur une touche, la puissance actuelle (MPP), la puissance du pic, le courant de court-circuit et la tension de ralenti sont représentés sur l'affichage graphique et sont convertis automatiquement en conditions de test standard (STC). Les caractéristiques de puissance et I-U mesurées et converties en STC sont également affichées. Grâce à la comparaison entre la courbe caractéristique mesurée et prédéfinie du fabricant (jusqu'à 35 modules avec leurs caractéristiques techniques peuvent être enregistrés simultanément dans la base de données du module I-V400w), vous pouvez immédiatement fermer des informations sur l'état de qualité actuel des modules PV. Les données de mesure et la courbe caractéristique peuvent être enregistrées après la mesure avec 3 numéros de référence (pièce jointe, chaîne, numéro de module) et des commentaires textuels dans l'I-V400w et transférées sur le PC ou l'iPad/tablette via l'interface optiquement isolée ou via le réseau local sans fil et évaluées pour un traitement ultérieur (protocole). L'I-V400w dispose d'une base de données contenant les données caractéristiques des modules PV les plus courants. Cette base de données peut être étendue ou mise à jour à tout moment par l'utilisateur, directement ou via l'interface PC avec le logiciel TOPVIEW.
Vérifications PV
Avec le PV-Checks, tous les tests de sécurité électrique requis sur les systèmes photovoltaïques peuvent être effectués facilement, en toute sécurité et conformément aux normes VDE 0126-23 (en 62446). La simplicité d'utilisation (séquence automatique de mesure) permet une réalisation sûre, fiable et rapide de toutes les mesures requises (déroulement automatique des tests) : courant de court-circuit → tension de ralenti → mesure d'isolation → mesure de faible consommation
SOLAR-02
Enregistreur de données externe pour l'enregistrement de l'exposition et de la température du module PV, avec fonction de mesure de l'angle d'inclinaison avec piles, manuel, protocole d'étalonnage
