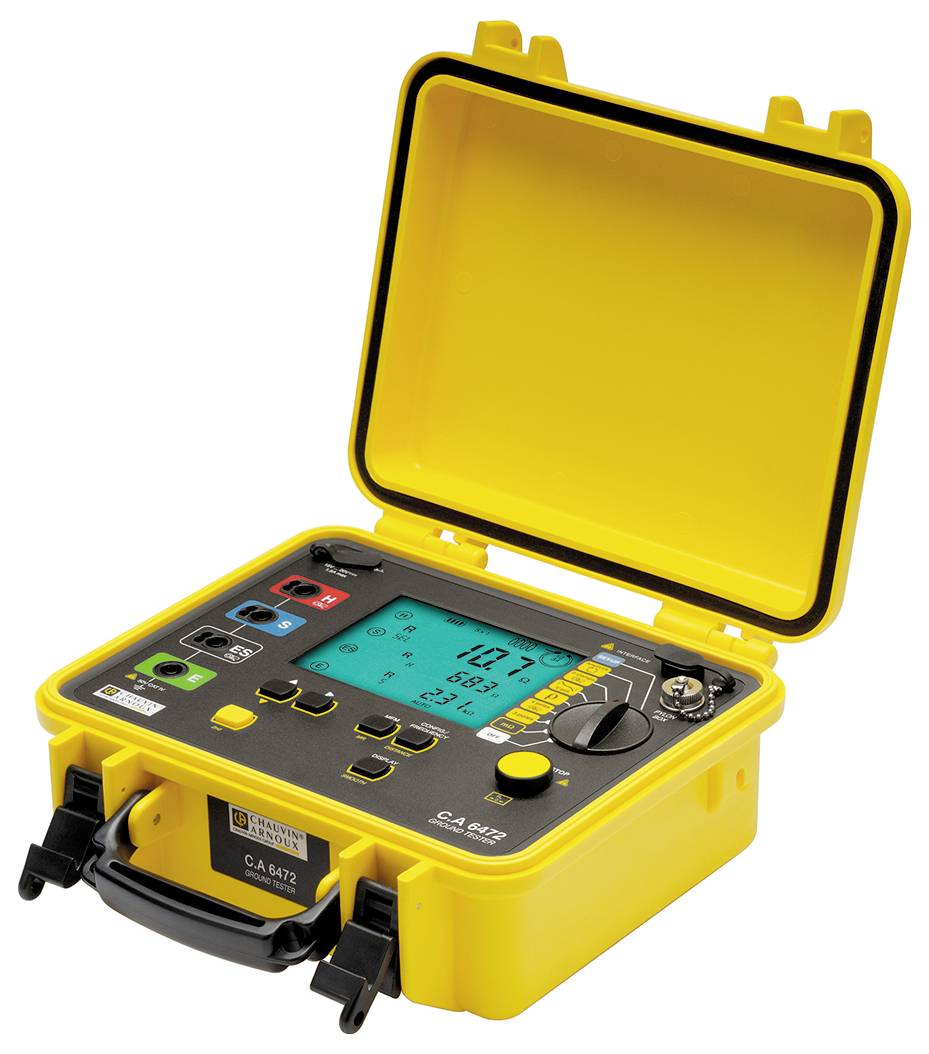

Instrument de mesure de résistance de terre Chauvin Arnoux C.A 6472

Avec le testeur de résistance au sol et à la terre C.A 6472, il est possible d'effectuer des évaluations complètes et rapides de tous types de terre, car l'appareil réunit toutes les fonctionnalités pour les mesures de mise à la terre. En association avec la Pylon Box C.A 6474, les mesures de mise à la terre sur les mâts haute tension sont même possibles, en fonctionnement, simples, complètes et totalement sans danger.

2 modes de fonctionnement sont possibles pour une utilisation pratique :
Mode automatique : une mesure optimale est garantie avec seulement quelques manipulations : sélection de la fonction de mesure sur le grand commutateur rotatif, simple pression sur LA touche START/STOP, lecture du résultat. L'appareil sélectionne par défaut une fréquence de signal de test de 128 Hz ou une autre fréquence appropriée en cas de signaux parasites.
En mode expert, l'utilisateur peut lui-même définir tous les paramètres de mesure : fréquence et tension du signal de test, passage de fréquence (mode balayage), etc. Et peut afficher des résultats de mesure supplémentaires tels que le niveau du signal de perturbation et la fréquence du signal de perturbation, etc. Pour des analyses plus approfondies.

L'appareil de mesure de la résistance à la terre et à la terre C.A 6472 permet en outre les mesures suivantes :

Mesures de mise à la terre à trois pôles avec un serveur auxiliaire et une sonde, avec le C.A 6472, les résistances de la sonde RS et du serveur auxiliaire Rh ainsi que les tensions parasites éventuellement présentes sont également mesurables, de sorte que les résultats de mesure puissent être mesurés avec précision.

Mesures de mise à la terre à quatre pôles et de façon sélective avec pince : pour plusieurs circuits de mise à la terre parallèles, chaque circuit peut être mesuré individuellement à l'aide d'un convertisseur de courant de pince. Particulièrement adapté pour les très petites résistances de mise à la terre.

Mesure des boucles de terre avec 2 pinces : mesure individuelle de chaque boucle de terre sans interruption.

Mesure du couplage de terre : à l'aide de trois mesures de mise à la terre, le C.A 6472 calcule automatiquement la résistance de couplage.

Mesure de la résistance de la terre spécifique : calculer automatiquement selon la méthode de Wenner ou Schlumberger.

Mesures du potentiel de terre : déterminer les variations du potentiel de la terre à une distance croissante du point de terre associé.

Ce texte a été traduit par une machine.
