Name: Instrument de mesure de résistance de terre PCE Instruments PCE-ET 5000
Brand: PCE Instruments
SKU: 2452429
Availability: OutOfStock

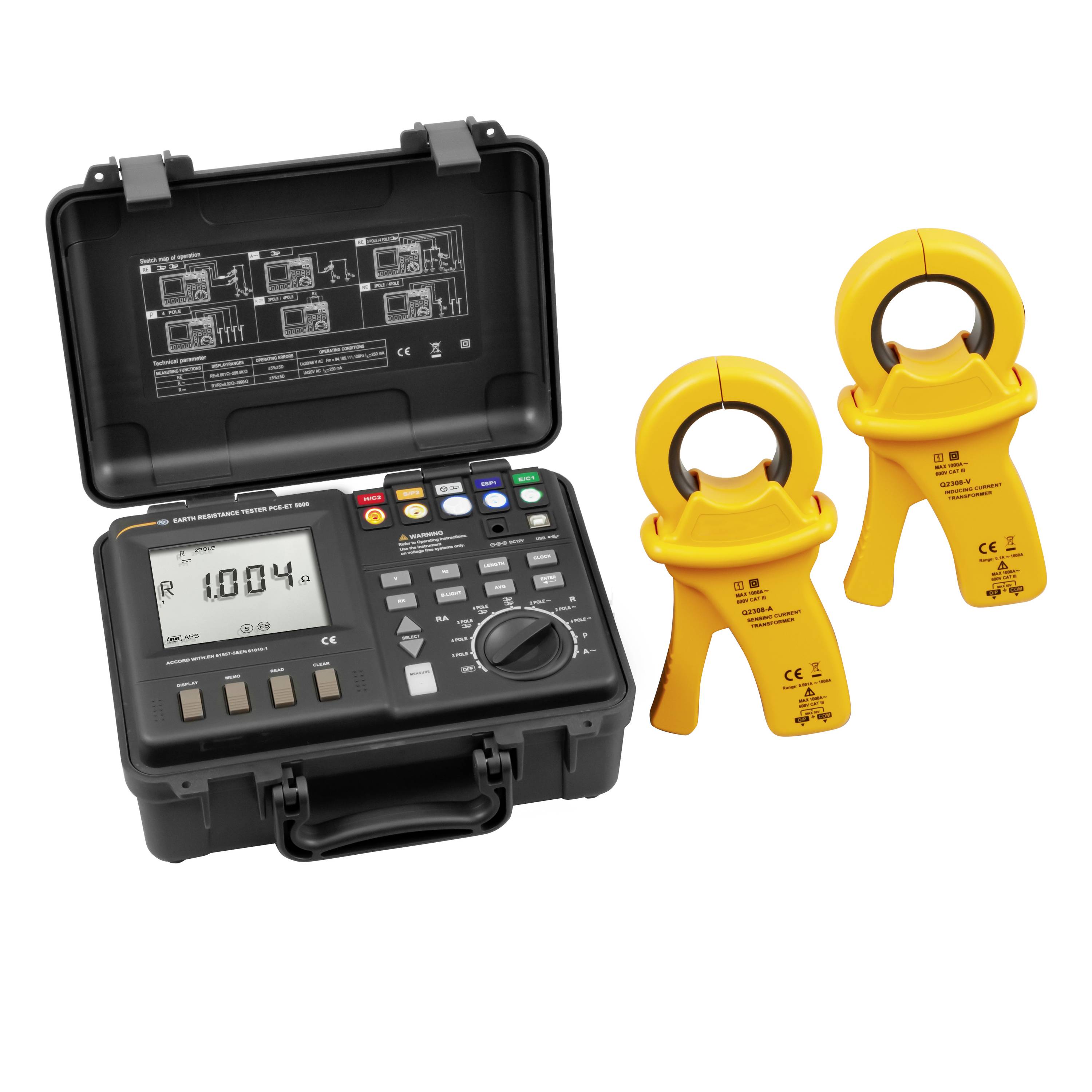

Testeur électrique portable dans un étui rigide avec deux capteurs de pince jaunes à côté

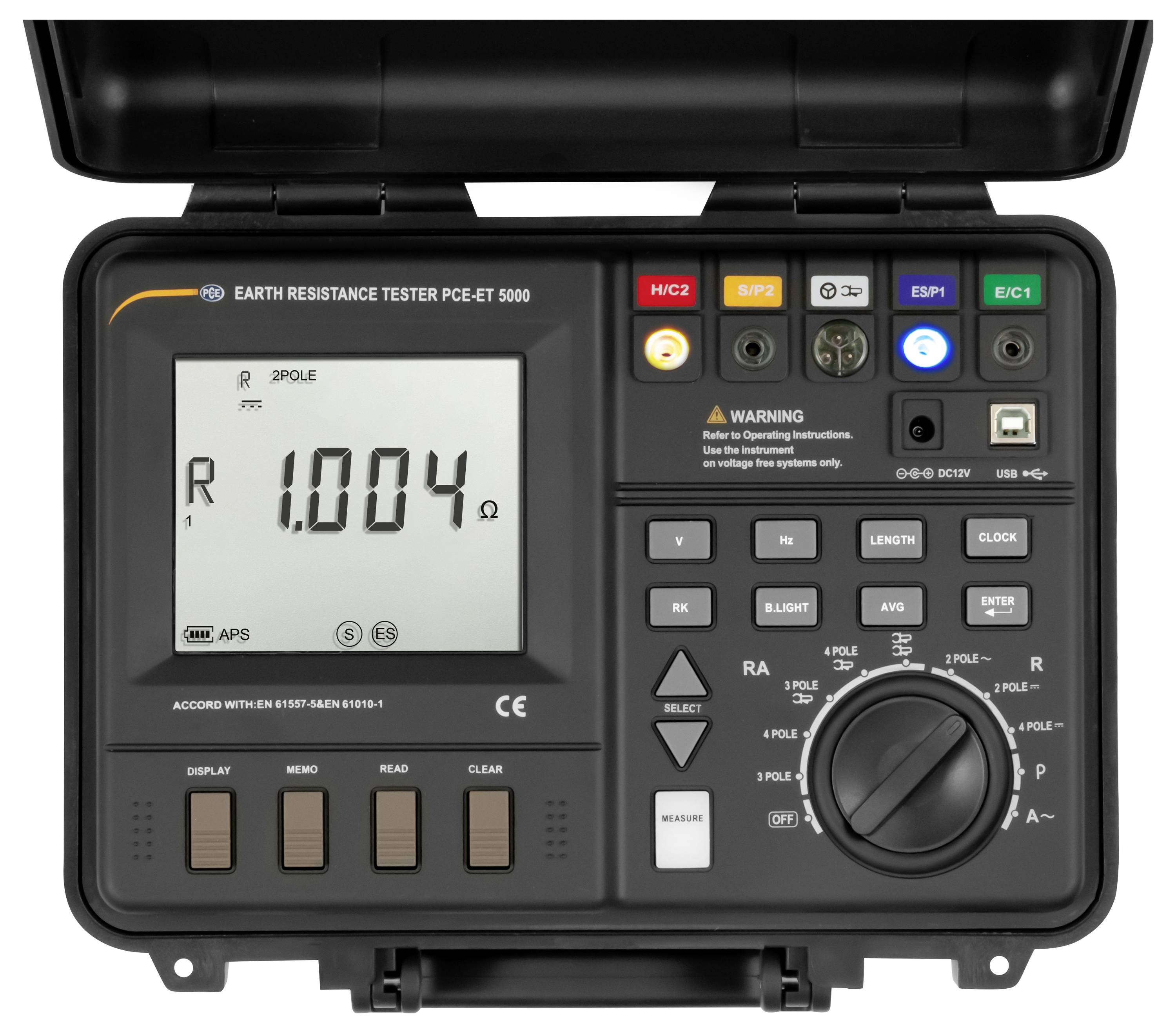

Testeur de résistance de terre portable avec affichage numérique affichant 1,004 ohms, boutons de commande et sélecteur rotatif dans un boîtier de protection.

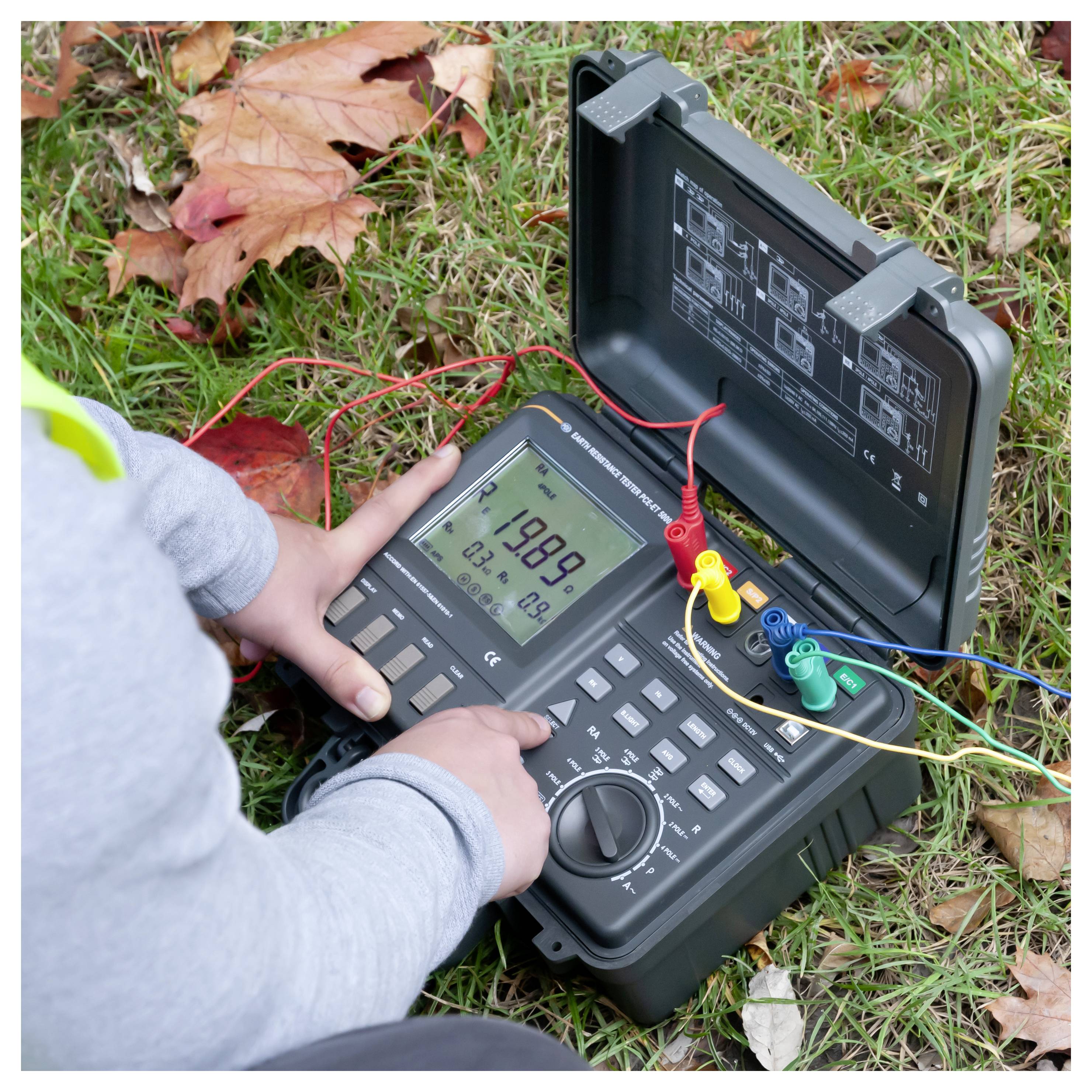

Personne utilisant un multimètre électrique portatif à l'extérieur sur l'herbe, avec des sondes connectées à des fils et un couvercle d'étui affichant des diagrammes de connexion.

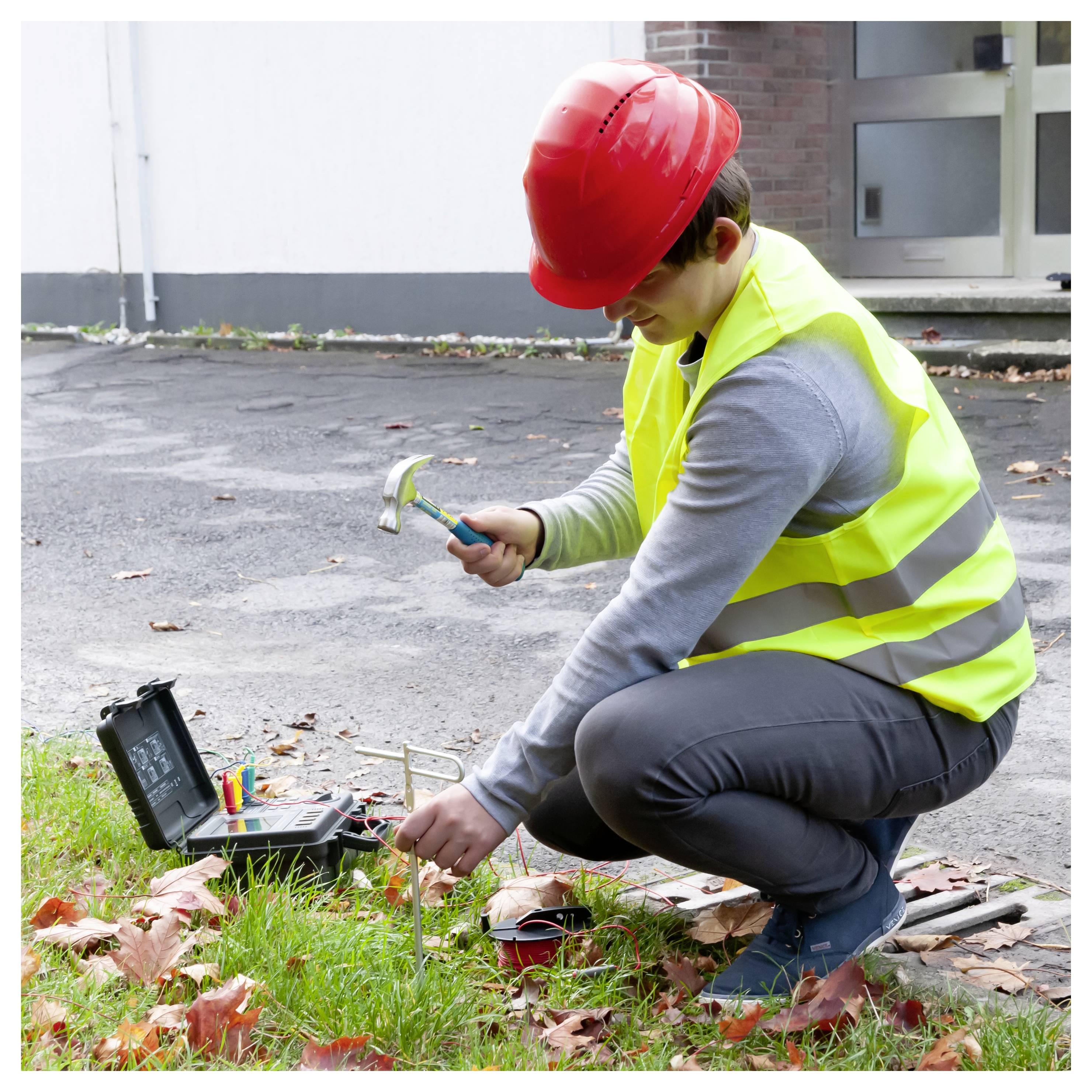

Ouvrier portant un casque de protection rouge et un gilet réfléchissant s'agenouille à l'extérieur, utilisant des outils pour inspecter ou réparer le câblage dans le sol.

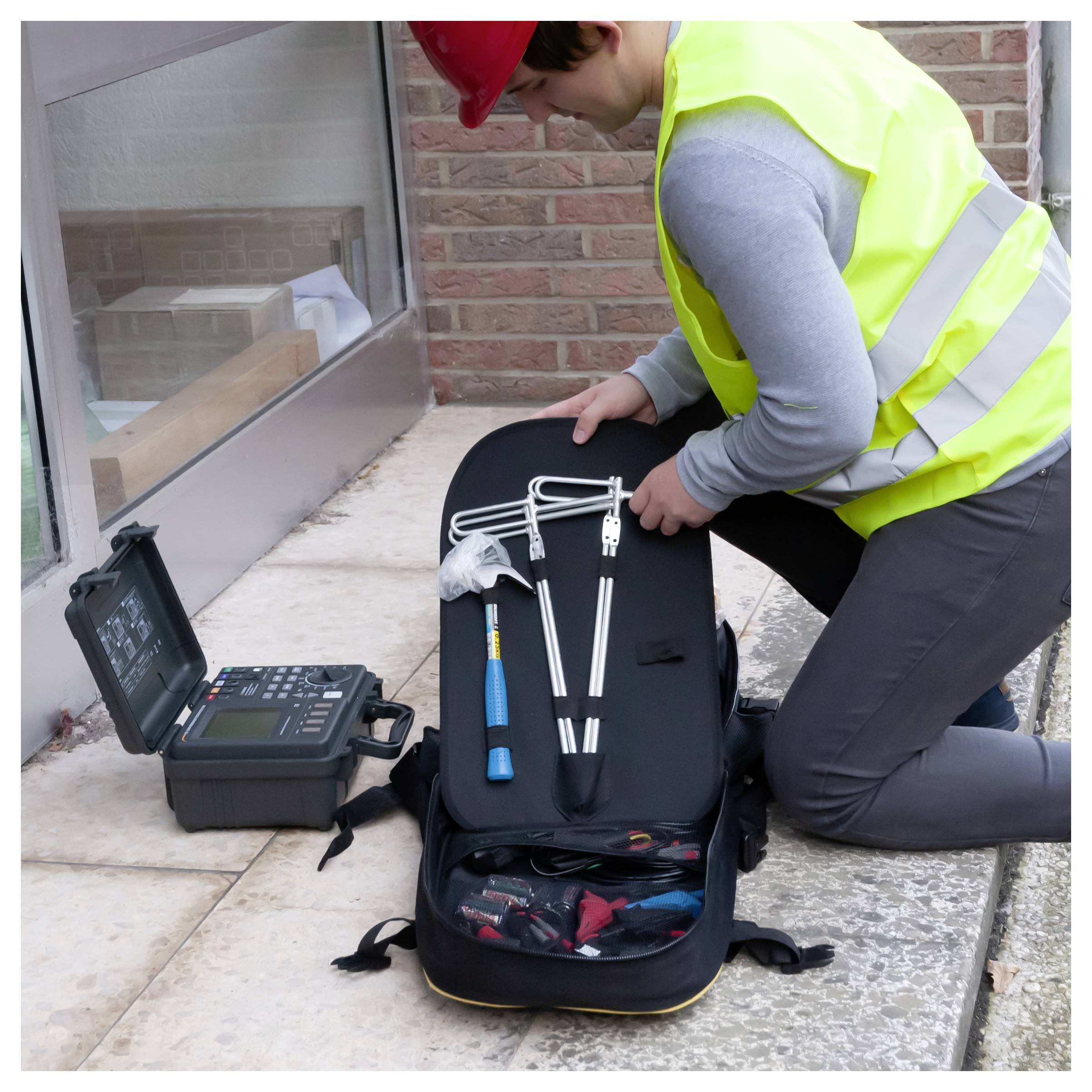

Technicien agenouillé avec un sac à outils ouvert et un équipement d'inspection à côté d'une fenêtre de bâtiment, se préparant à travailler.

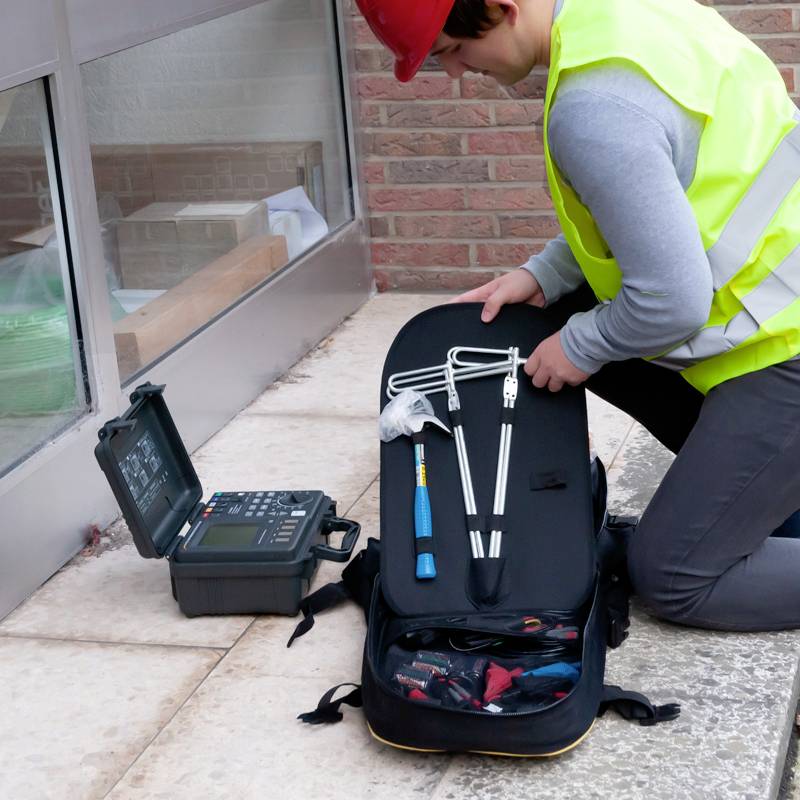

Un ouvrier portant un gilet de sécurité et un casque utilise un appareil de mesure devant un bâtiment. Il a des outils et un dispositif ouvert à proximité.

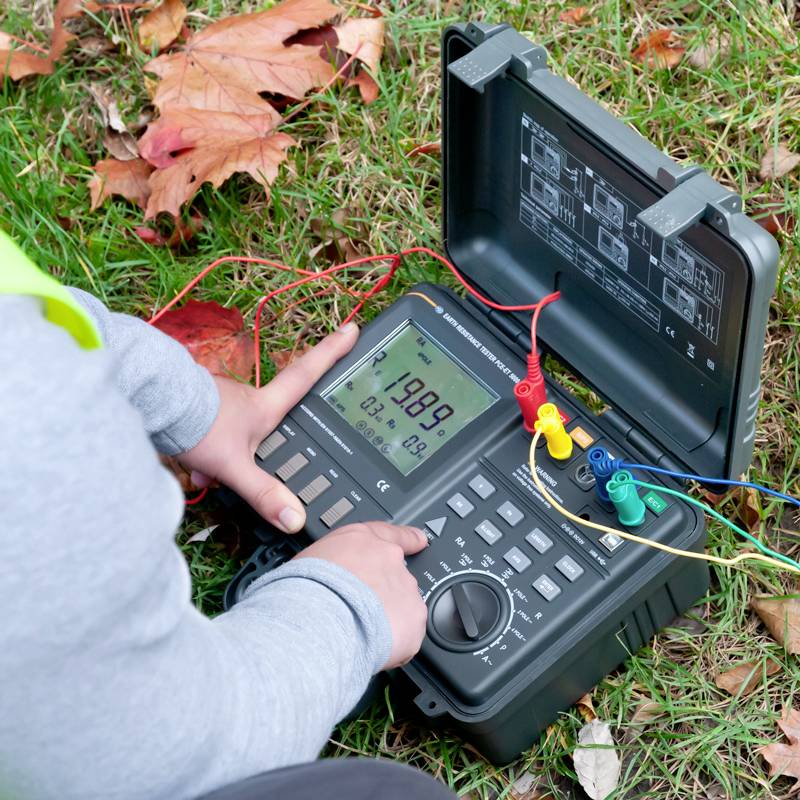

Une personne utilise un multimètre numérique à l'extérieur sur de l'herbe avec des feuilles d'automne. L'appareil affiche une tension de 19,98 V.

1/7

Fiche technique (PDF)

Livraison avant le mer. 18 novembre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (3 254,17 € / unité(s))

3 254,17 €

dont 1,75 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Appareil de mise à la terre PCE-et 5000

Utilisation mobile grâce à la batterie et aux piles
Mémoire de données pour une analyse ultérieure sur le PC
Aide visuelle pour une utilisation simple
Alarme en cas de connexion incorrecte du câble de mesure
Mesure directe et indirecte de la résistance
Courants parasites, tension parasite, fréquences parasites

Caractéristiques techniques

Résistance de mise à la terre 3 pôles Tension de test 20, 48 V AC Fréquence de test 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Courant de court-circuit 250 mA Temps de test 26 secondes Résistance de sonde Rs< 100 kΩ Résistance de masse auxiliaire Rh< 100 kΩ Résolution 0,001 Ω Plage de mesure Re 0,02 Ω... 300 kΩ Précision : + 10 points (5 % + 10 points) 24< V. FST 16 ... 400 Hz La précision est obtenue dans un environnement de 0... 28 °C< , 80 % HR (sans condensation). Temps de réaction <15 secondes (temps nécessaire pour atteindre la précision indiquée, après le début de la mesure, avec la fonction moyenne désactivée). Résistance de mise à la terre 4 pôles Tension de test 20, 48 V AC Fréquence de test 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Courant de court-circuit 250 mA Temps de test 30 secondes Résistance de sonde Rs< 100 kΩ Résistance de masse auxiliaire Rh< 100 kΩ Résolution 0,001 Ω Plage de mesure Re 0,02 Ω... 300 kΩ Précision : + 10 points (5 % + 10 points) 24< V. FST 16 ... 400 Hz La précision est obtenue dans un environnement de 0... 28 °C< , 80 % HR (sans condensation). Temps de réaction < 25 secondes (temps nécessaire pour atteindre la précision indiquée, après le début de la mesure, avec la fonction moyenne désactivée). Résistance de mise à la terre à 3 pôles avec pince ampèremétrique Tension de test 20, 48 V AC Fréquence de test 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Courant de court-circuit 250 mA Temps de test 26 secondes Résistance de sonde Rs <100 kΩ Résistance de masse auxiliaire Rh <100 kΩ Résolution 0,001 Ω Plage de mesure Re 0,02 Ω... 20 kΩ Précision : + 10 points (5 % + 10 points) 24< V. FST 16 ... 400 Hz La précision est obtenue dans un environnement de 0... 28 °C< , 80 % HR (sans condensation). Temps de réaction <25 secondes (temps nécessaire pour atteindre la précision indiquée, après le début de la mesure, avec la fonction moyenne désactivée). Si le courant sur la pince ampèremétrique est trop faible, la mesure peut être interrompue. Résistance de mise à la terre 4 pôles avec pince ampèremétrique tension de test 20, fréquence de test 48 V AC 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Courant de court-circuit 250 mA Temps de test 26 secondes Résistance de sonde Rs <100 kΩ Résistance de masse auxiliaire Rh <100 kΩ Résolution 0,001 Ω Plage de mesure Re 0,02 Ω... 20 kΩ Précision de mesure : +5 % + 10 chiffres, UST< 24 V FST 16... 400 Hz La précision est obtenue dans un environnement de 0... 28 °C< , 80 % HR (sans condensation). Temps de réaction <25 secondes (temps nécessaire pour atteindre la précision indiquée, après le début de la mesure, avec la fonction moyenne désactivée). Si le courant sur la pince ampèremétrique est trop faible, la mesure peut être interrompue. Résistance de mise à la terre uniquement avec pinces de courant Tension de test 48 V AC Fréquence de test 94 Hz, 105 Hz, 111 Hz, 128 Hz, courant de court-circuit AFC 250 ma durée de test 26 secondes plage de mesure Re 0,02 Ω... 150 Ω Résolution 0,001 Ω Précision de mesure : +5 % + 10 chiffres, UST< 24 V FST 16... 400 Hz La précision est obtenue dans un environnement de 0... 28 °C< , 80 % HR (sans condensation). Temps de réaction <25 secondes (temps nécessaire pour atteindre la précision indiquée, après le début de la mesure, avec la fonction moyenne désactivée). Si le courant sur la pince ampèremétrique est trop faible, la mesure peut être interrompue. Résistance au sol (résistance à la distance) tension de test 20, 48 V AC fréquence de test 94 Hz, 105 Hz, 111 Hz, 128 Hz, courant de court-circuit AFC 250 ma durée de test 26 secondes résolution 0,001 Ω * m plage de mesure Re 0,02 Ω... 1000 kΩ * M. Précision : + 10 points (5 % + 10 points) Mesure de résistance 2 pôles (AC) Tension de test 20 V AC Fréquence de test 94 Hz, 105 Hz, 111 Hz, 128 Hz, courant de court-circuit AFC 250 ma Temps de test 26 secondes Plage de mesure Re 0,02 Ω... 300 kΩ Résolution 0,001 Ω Précision de mesure : +5 % + 10 chiffres, UST< 24 V FST 16... 400 Hz Mesure de la résistance à 2 pôles (DC) tension de test 20 V DC Courant de court-circuit 250 ma durée de test 26 secondes plage de mesure Re 0,02... 3 kΩ Résolution 0,001 Ω Précision de précision de 5 % + 10 chiffres) Ust< 3 V FST 16... 400 Hz Mesure de résistance 4 pôles (DC) Tension de test 20 V DC Courant de court-circuit 250 mA Temps de test 26 secondes Plage de mesure Re 0,02 Ω... 3 kΩ Résolution 0,001 Ω Précision de précision de 5 % + 10 chiffres) Ust< 3 V FST 16... 400 Hz Compensation de ligne Tension de test 20, 48 V AC Fréquence de test 94 Hz, 105 Hz 111 Hz, 128 Hz, courant de court-circuit AFC 250 ma Temps de test 26 secondes Résolution 0,001 Ω Plage de mesure Re 0,02 Ω... 30 Ω Précision de mesure : +3 % + 10 chiffres, UST< 24 V FST 16... 400 Hz Tension parasite Plage de mesure : +/- 50 V DC 1... 50 V AC Résolution 0,1 V. Précision : + 5 points (5 % + 5 points) Courant parasite plage de mesure 20 ma... 2 A Résolution 1 mA Précision : + 5 points (5 % + 5 points) Fréquence d'interférence Plage de mesure 16... 400 Hz Résolution : 1 Hz Précision : + 10 points (1 % + 10 points) Autres caractéristiques mémoire de données 100 Valeurs de mesure conditions de fonctionnement 0 ... 40 °C< , 80 % HR (sans condensation) Conditions ambiantes pour recharger la batterie 10... 40 °C< , 80 % HR (Sans condensation) conditions de stockage -10 ... 50 °C< , 90 % HR (Sans condensation) conditions de stockage pour la batterie -20... 30 °C< , 80 % HR Hauteur de stockage (sans condensation)< : 12 000 m Hauteur de service <2 000 m Diamètre de borne 51 mm Ecran LCD rétroéclairé, 9999 points affichage plage de mesure dépassée > affichage LIMIT plage de mesure non atteinte - fréquence de mesure résistance de mise à la terre / courant de fuite 1 Hz (si la fonction de valeur moyenne est activée : une valeur toutes les 4 secondes) Fréquence de mesure mesure mesure de tension 2 Hz fréquence de mesure tension de mesure 4 Hz fréquence de mesure fréquence de mesure 1 Hz fréquence de mesure courant de perturbation 1 Hz interfaces connexion de mesure : E, ES, S, H, raccordement de pince USB-B, Alimentation en charge 6 x piles 1,5 V D LR14 alimentation en tension batterie 1 x bloc-batterie nickel-hydrure métallique 7,2 V alimentation en tension alimentation secteur primaire: 100... 240 V, 50... 60 Hz secondaire : 12 V, 3 A puissance absorbée max. Avec bloc d'alimentation 15 va puissance absorbée max. Avec batterie ou batterie 6 va autonomie en fonctionnement sur batterie env. 5 heures de fonctionnement sur batterie env. 9 heures (sans rétroéclairage) tension d'entrée maximale par rapport à la terre 300 V rms (Cat III) intensité d'isolation 6880 V AC : Protection contre les surtensions de 15 secondes 250 V AC entre les connecteurs dimensions 260 x 125 x 280 mm poids env. 2,5 kg normes sécurité : EN61010-1:2001, EN61010-031:2002 degré de pollution 2, Cat III 300 V, EMC : EN61000-3-2:2000, IEC61326-1:1997 A

Type de produit: Instrument de mesure de résistance de terre

Interfaces: USB

: d'usine (sans certificat)

Dim.: (L x l x H) 260 x 125 x 280 mm

Poids: 2.5 kg

Affichage: LCD

Poids, renseignement: env.

Contenu: 1 pc(s)

Catégorie de mesure: CAT III

Méthode de mesure: piquet de terre

Largeur: 125 mm

Hauteur: 280 mm

Longueur: 260 mm

Type: PCE-ET 5000

Documents et téléchargements

Fiche technique

Fiche technique 2452429 Instrument de mesure de résistance de terre PCE Instruments PCE-ET 5000

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2452429 Instrument de mesure de résistance de terre PCE Instruments PCE-ET 5000

Description

Appareil de mesure de la masse avec mémoire / utilisation mobile grâce à la batterie possible / mesure de la résistance / test du conducteur de protection / aide visuelle / test de la parafoudre / contrôle du rétroéclairage des tensions, fréquences et courants parasites le couteau de mise à la terre est un appareil de mesure de la résistance polyvalent. Ce couteau de mise à la terre permet de réaliser différentes mesures de résistance. Ainsi, avec le testeur de mise à la terre, il est possible d'effectuer une mesure normale de la résistance de l'application à 2 ou 4 pôles. Il est également possible de déterminer la résistance de la mise à la terre à l'aide du couteau de mise à la terre. Pour la mesure de la résistance à la terre, des piquets de mise à la terre correspondants sont fournis avec le couteau de mise à la terre. Ces piquets de mise à la terre peuvent être facilement raccordés au couteau de mise à la terre à l'aide des câbles séparés de 20 mètres fournis. Une autre fonction de mesure importante est la mesure de la résistance des paratonnerres, par exemple. Cette mesure est utilisée pour contrôler les parafoudre dans les écoles ou les bâtiments universitaires, par exemple, et est essentielle pour éviter une possible foudre dans la terre. Cet appareil de mise à la terre permet de déterminer si le parafoudre est correctement raccordé à la terre et si celle-ci a la bonne valeur de résistance pour déclencher un flash dans la terre. Pour garantir une mesure parfaite, le testeur de mise à la terre dispose d'une détection de port de mesure. Une fois que l'opérateur a réglé le couteau de mise à la terre sur la fonction de mesure souhaitée, les connexions à utiliser s'allument. Si un mauvais branchement a été sélectionné par l'opérateur, le testeur de mise à la terre signale à l'opérateur à la fois de manière acoustique et visuelle. En même temps, la mesure est refusée par le testeur de mise à la terre jusqu'à ce que la structure de mesure soit correctement raccordée. Ainsi, les mesures erronées sont considérablement limitées par le testeur de mise à la terre intelligent. Le couteau de mise à la terre dispose également d'une mémoire. Ainsi, après une mesure, les données de mesure peuvent être transférées et valorisées du testeur de mise à la terre vers un PC.
