Name: Interrupteur à coupure en charge; noir 16 mm² 25 A Siemens 3LD31540TK51
Brand: Siemens
SKU: 2263623
Availability: BackOrder

Un interrupteur noir à deux positions portant les inscriptions '0' et '1', utilisé pour commander des appareils électriques, monté sur un boîtier blanc.

Dessin technique d'un interrupteur avec indications dimensionnelles. Présente les vues de face, de côté et de dessus avec des dimensions précises.

1/2

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Nombre de pôles

Courant nominal - arrondi

25 A

Alim.

690 V/AC

Couleur

noir

Livraison avant le ven. 30 octobre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (27,49 € / unité(s))

27,49 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Nombre d'interrupteurs : 1
Type d'affichage / pour affichage de la position de commutation mode manuel : 1 on - 0 OFF
Type d'actionneur : poignée de rotation courte
Type de connexion électrique / pour circuit principal : borne de châssis
Type de connecteur électrique / pour contacts auxiliaires : bornes de cadre
Type de poignée : entraînement rotatif, noir
Type d'appareil : montage fixe
Type de fixation : appareil à encastrer technique de montage fixe
Type de fixation / montage avant avec fixation centrale : oui
Type de commutateur : fixé à l'avant
Fréquence de fonctionnement : 50 - 60 Hz
Convient à l'utilisation / interrupteur principal : oui
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Durée de vie électrique (cycles de commutation) / à AC-23 A / à 690 V : 6000
Durée de vie mécanique (cycles de commutation) / typique : 100000
Tension d'isolement : 690 V
Poids net : 200 g
EQUIPEMENT / verrouillage du produit : oui
Extension du produit / commutateur auxiliaire : oui
Indice de protection IP / à l'avant : IP65
Température ambiante pendant le fonctionnement : -25 °C - +55 °C.
Puissance dissipée maximale : 3,3 W.
Degré de pollution : 3
Nombre de serrures à étrier / maximum : 3
Puissance de fonctionnement / à AC-23 A / à 400 V : 9,5 kW
Puissance de fonctionnement / pour AC-3 / à 690 V : 7,5 kW
EPAISSEUR du fer / des serrures / maximum 8 mm
Courant continu / le fusible en amont / conforme à UL : 50 A.
Courant continu / contact auxiliaire : 10 A.
Fonction du produit / verrouillable en position ARRÊT : oui
Fréquence de commutation / maximum [1/h] : 50
Puissance dissipée par conducteur / typique : 1,1 W.

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Couleur: noir

Section: 16 mm²

Nombre de pôles: 3

Dim.: (Ø x H) 22.5 mm x 60 mm

Courant nominal: 25 A

Courant nominal - arrondi: 25 A

Modèle: Interrupteur principal

Largeur: 36 mm

Hauteur: 60 mm

Longueur: 66 mm

Profondeur: 114 mm

Diamètre: 22.5 mm

: 8 kW

: 0

: 0

: 25 A

: 3

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: FAUX

: Short rotary handle

: VRAI

: VRAI

: VRAI

: 10 kW

: 0.5 kA

: Black

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 25 A

: FAUX

: 20

: Other

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Nombre de pôles

Type de contact

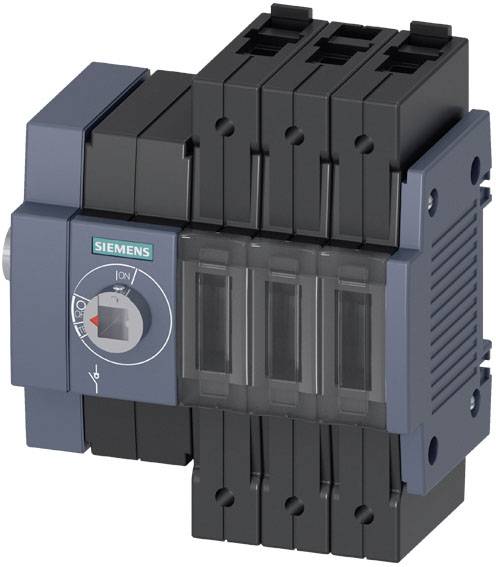

Interrupteur à coupure en charge; 100 A 3 inverseurs (RT) Siemens 3KD30342ME100

Code produit :2263574

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

112,49 €^*

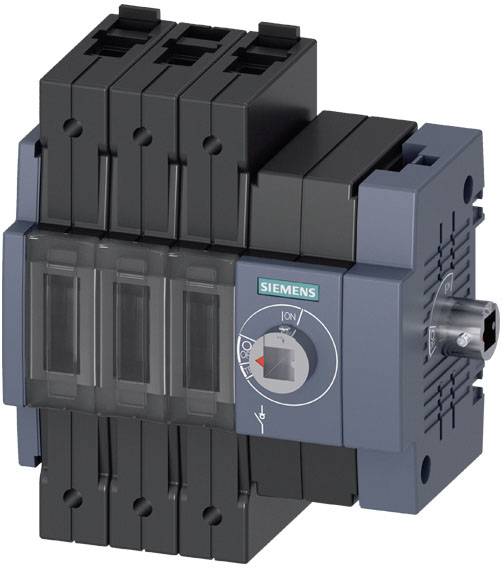

Interrupteur à coupure en charge; 100 A 3 inverseurs (RT) Siemens 3KD30342ME400

Code produit :2263575

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

112,49 €^*

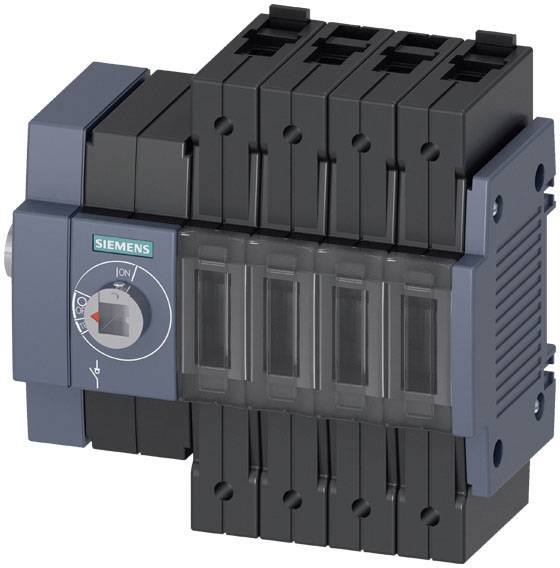

Interrupteur à coupure en charge; 100 A 3 inverseurs (RT) Siemens 3KD30442ME100

Code produit :2263579

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

137,49 €^*

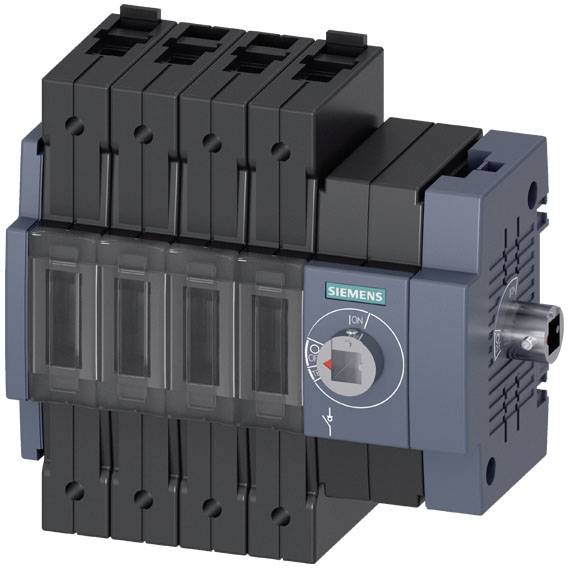

Interrupteur à coupure en charge; 100 A 3 inverseurs (RT) Siemens 3KD30442ME400

Code produit :2263580

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

137,49 €^*

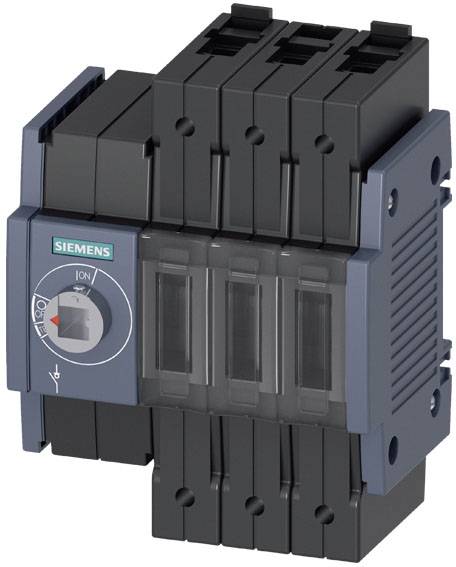

Interrupteur à coupure en charge; 100 A 4 inverseurs (RT) Siemens 3KD30302ME100

Code produit :2263571

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

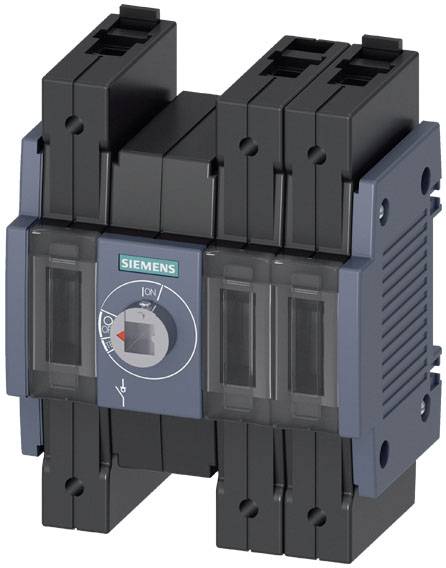

Interrupteur à coupure en charge; 100 A 4 inverseurs (RT) Siemens 3KD30302ME200

Code produit :2263572

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

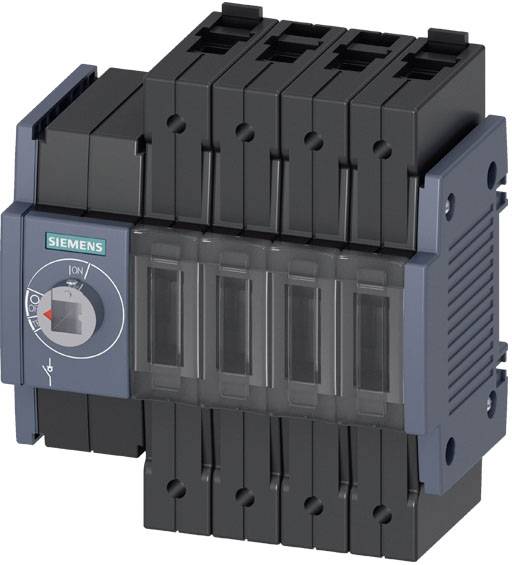

Interrupteur à coupure en charge; 100 A 4 inverseurs (RT) Siemens 3KD30402ME100

Code produit :2263576

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

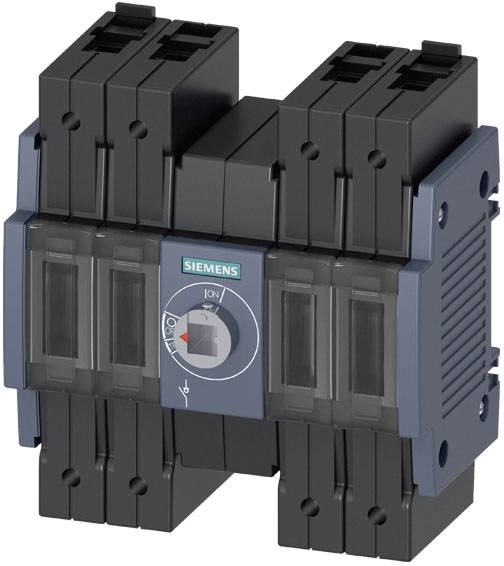

Interrupteur à coupure en charge; 100 A 4 inverseurs (RT) Siemens 3KD30402ME200

Code produit :2263577

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

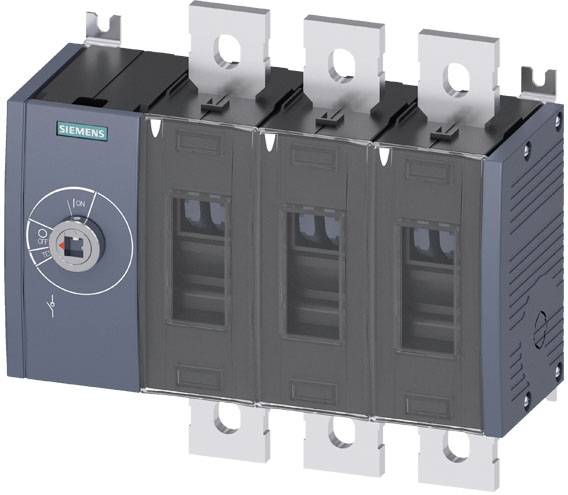

Interrupteur à coupure en charge; 1000 A 8 NO (T), 8 NF (R) Siemens 3KD50300QE100

Code produit :2263601

Livraison avant le ven. 30 octobre

Conrad Electronic

1000 A

8 NO (T)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 512,50 €^*

Interrupteur à coupure en charge; 1000 A 8 NO (T), 8 NF (R) Siemens 3KD50300QE200

Code produit :2263602

Livraison avant le ven. 30 octobre

Conrad Electronic

1000 A

8 NO (T)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 512,50 €^*

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263623 Interrupteur à coupure en charge; noir 16 mm² 25 A Siemens 3LD31540TK51

Description

Interrupteur de séparation de charge 3LD3, Iu 25 A Interrupteur principal 3 broches Puissance assignée pour AC-23 A pour 400 V 9,0kW Fixation avant Interrupteur de base avec fixation à trou central 22,5mm Entraînement à levier noir 66x66 mm Interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD3 pour l'ARRÊT sûr des charges dans de nombreuses zones, par exemple pour moteurs à courant rotatif, systèmes de climatisation et de ventilation dans les armoires de commande ou de commande, en particulier pour les petites machines telles que scies, compresseurs, pompes, bétonnières, perceuses, Machines à fraiser ou à travailler le bois.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 63 A grâce à la fermeture de l'entraînement rotatif. Utilisable de manière polyvalente grâce aux approbations internationales. Une taille mécanique pour cinq tailles électriques.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.
