Name: Joy-it SBC-PIR Détecteur de mouvement 1 pc(s) Convient pour (kits de développement): Arduino, Raspberry Pi®, BBC micro:b
Brand: Joy-it
SKU: 2306360
Availability: InStock

Module de capteur PIR avec lentille et broches de connexion, utilisé pour la détection de mouvement dans les projets électroniques.

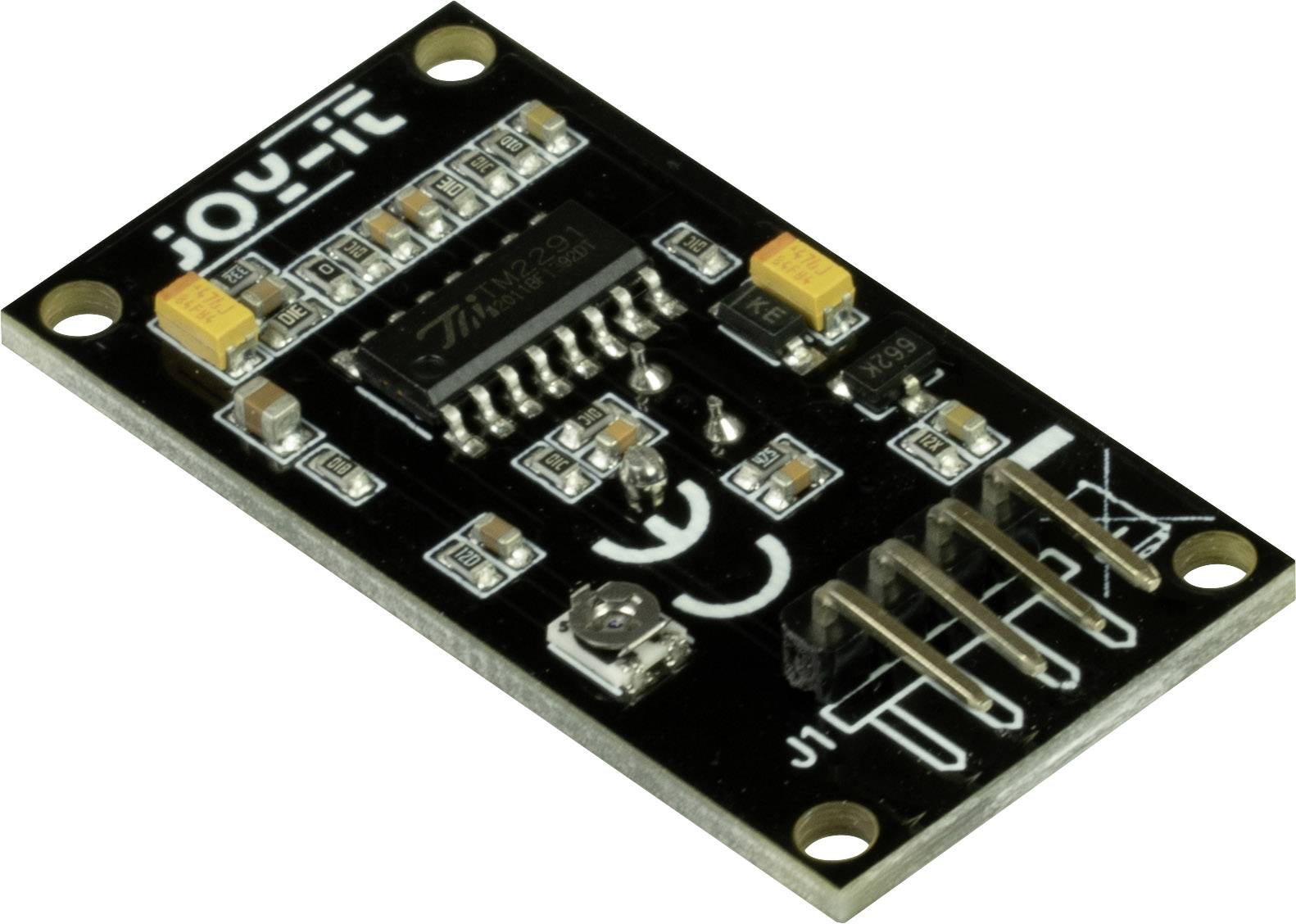

Module électronique avec circuits intégrés et broches de connexion, généralement utilisé pour des projets de capteurs ou de microcontrôleurs.

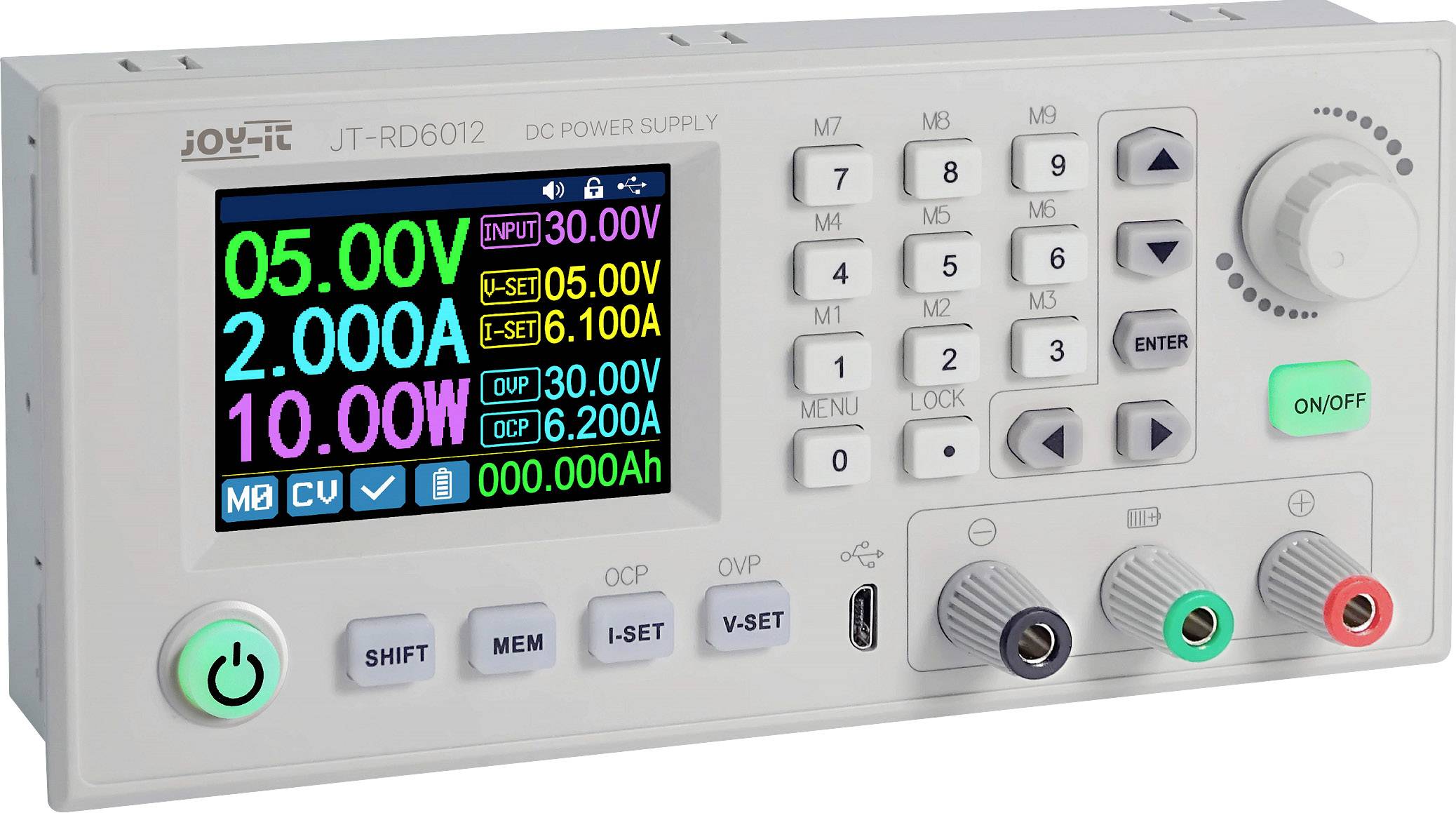

Cette illustration montre une alimentation numérique avec un affichage indiquant les valeurs de tension et de courant, ainsi que des touches de commande pour les réglages.

1/3

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 5 novembre

34 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (5,99 € / unité(s))

5,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Capteur de mouvement PIR - 6 mètres de portée-

Portée réglable en continu (max. 6 m)
Compatible avec Raspberry et Arduino

Caractéristiques techniques

Tension d'alimentation comprise entre 3 et 5 V.
Interface de module 4 broches
Puce détecteur sur module BIS0001
Angle de détection 120°
Portée de détection maximale : 6 m (3M standard)
Portée de détection en continu
Par potentiomètre
Réglage du bouton de sensibilité
Sur la carte du module
à l'aide d'un
Tournevis cruciforme

Type de produit: Détecteur de mouvement

convient pour: Arduino
Raspberry Pi
BBC micro:bit

Interfaces: fiche mâle

Tension de fonctionnement min.: 3 V

Tension de fonctionnement max.: 5 V

Adapté à: Arduino
BBC micro:bit
Raspberry Pi®

Type d'outil: Kit de développement

Hauteur: 40 mm

Longueur: 19 mm

Largeur: 21 mm

Ports internes: Barrette à broche

Poids: 15 g

Convient pour: Arduino
Raspberry Pi®
BBC micro:bit

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2306360 Joy-it SBC-PIR Détecteur de mouvement 1 pc(s) Convient pour (kits de développement): Arduino, Raspberry Pi®, BBC micro:b

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2306360 Joy-it SBC-PIR Détecteur de mouvement 1 pc(s) Convient pour (kits de développement): Arduino, Raspberry Pi®, BBC micro:b

Description

Le capteur de ce module est un
capteur infrarouge pyroélectrique
qui
détecte un mouvement dans la zone de détection de la lentille Fresnel
et

émet ensuite un signal « HIGH » sur la broche de sortie « SIG » du capteur pendant 3 secondes.
Ensuite, le signal passe à
l'état « LOW ». Le potentiomètre à souder sert à
régler la portée en continu.
Grâce à ce module et
à un microcontrôleur tel que Raspberry
Pi ou Arduino, il peut être

utilisé pour des systèmes de sécurité ou pour l'automatisation.

Ce texte a été traduit par une machine.
