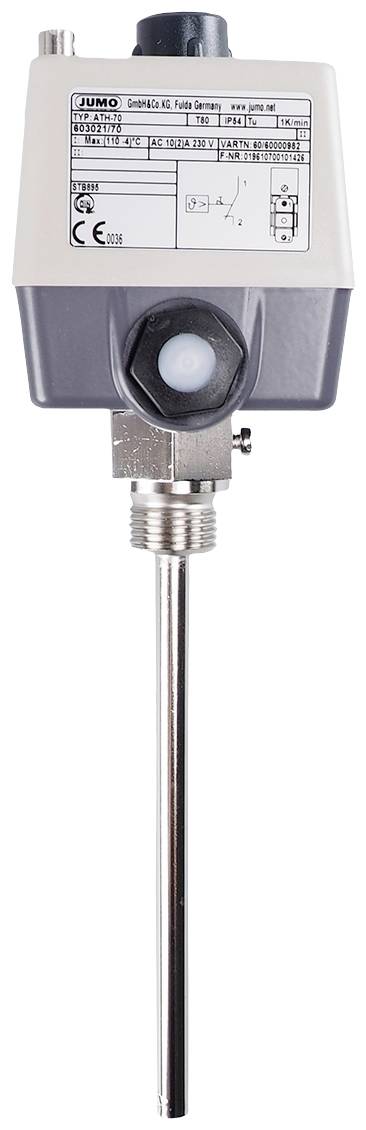

Jumo 60001524 2 points de réglage Déclencheur thermique Sonde d'immersion -20 à 135 °C Relais 10 A

Grâce à son boîtier résistant aux chocs avec couvercle en plastique de haute qualité et partie inférieure en aluminium moulé sous pression, le thermostat de montage mécanique à 1 pôle est très robuste et peut être utilisé même dans des conditions difficiles. Le système de mesure utilisé fonctionne selon le principe de dilatation du liquide et peut être utilisé sans problème jusqu'à une température de sonde maximale admissible de 135 °C. Le tube immergé en laiton, nickelé, a un diamètre de 8 mm. La fixation s'effectue par un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale autorisée sur le boîtier (indice de protection IP54) est de 80 °C. A l'aide d'un tournevis, la température d'arrêt souhaitée peut être réglée facilement sur une échelle après la diminution du couvercle du boîtier. Si la température à l'arrêt au niveau de la sonde de température dépasse la limite définie, le circuit (borne 2) s'ouvre et ferme automatiquement le contact de signal supplémentaire (borne 4). Le micro-interrupteur se verrouille mécaniquement. Après une température de danger inférieure d'environ 10 % à la gamme d'échelle, le micro-interrupteur peut être déverrouillé manuellement. Le limiteur de température de sécurité se caractérise par une précision de point de commutation élevée de +0/-5 % dans l'échelle supérieure. En cas de destruction du système de mesure, le circuit est ouvert en permanence, il n'est plus possible de le déverrouiller. Le contact de commutation est alors en position neutre, donc aucun contact n'est commuté. Lorsque la sonde est refroidi à une température inférieure à env -20°C, le circuit est également ouvert, uniquement en cas d'augmentation de la température supérieure à env -20 °C, le STB peut être déverrouillé à la main à l'aide du bouton de réenclenchement. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est nécessaire pour la mesure de la température. La connexion électrique s'effectue par des bornes à vis directement sur le microrupteur intégré, qui peut commuter directement une puissance de commutation maximale admissible de 230 V AC / 10 A. Le limiteur de température de sécurité est très flexible et s'utilise aussi bien dans les techniques de chauffage, de climatisation et de ventilation que dans les industries du plastique, de la construction d'appareils et de machines ainsi que dans la construction de fours, dans les stations de transfert de chaleur et pour la surveillance de la température dans les laboratoires et les armoires climatiques. L'appareil est conforme aux normes DIN en 14597 et DGRL et est certifié EAC.
