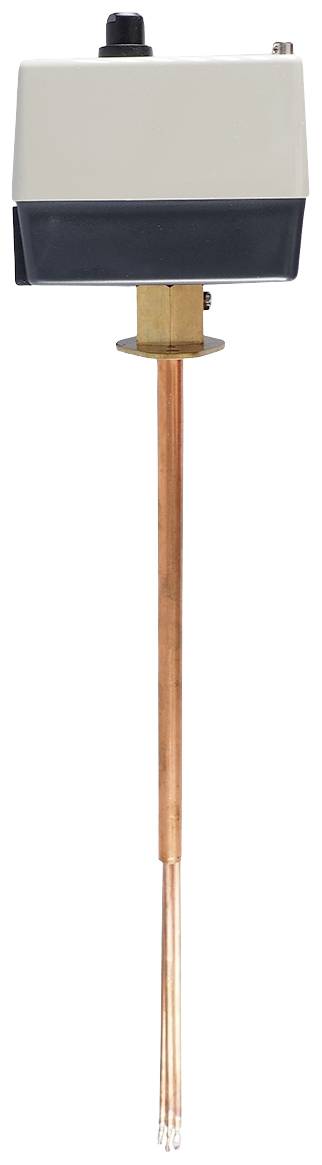

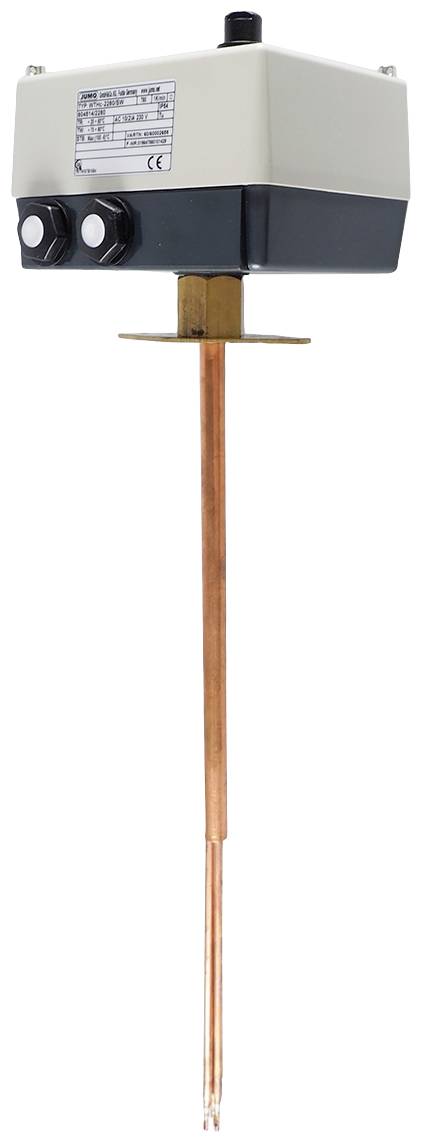

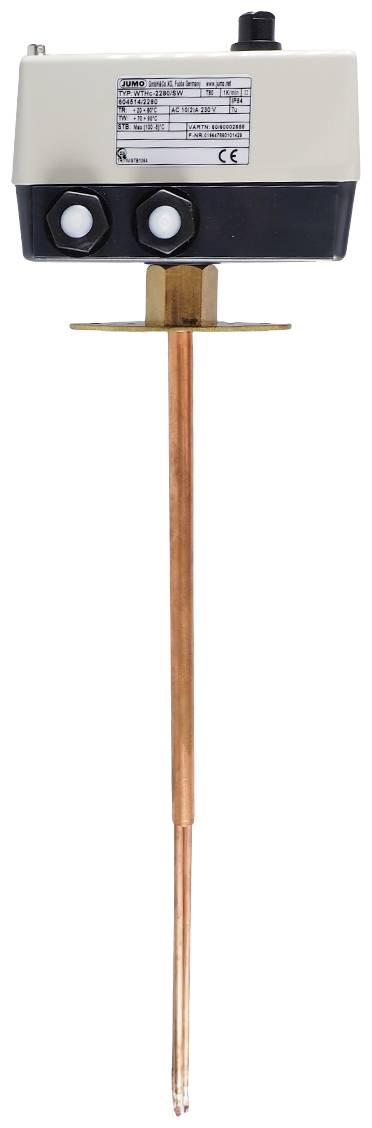

Jumo 60002658 Thermostat d'air chaud Relais 10 A

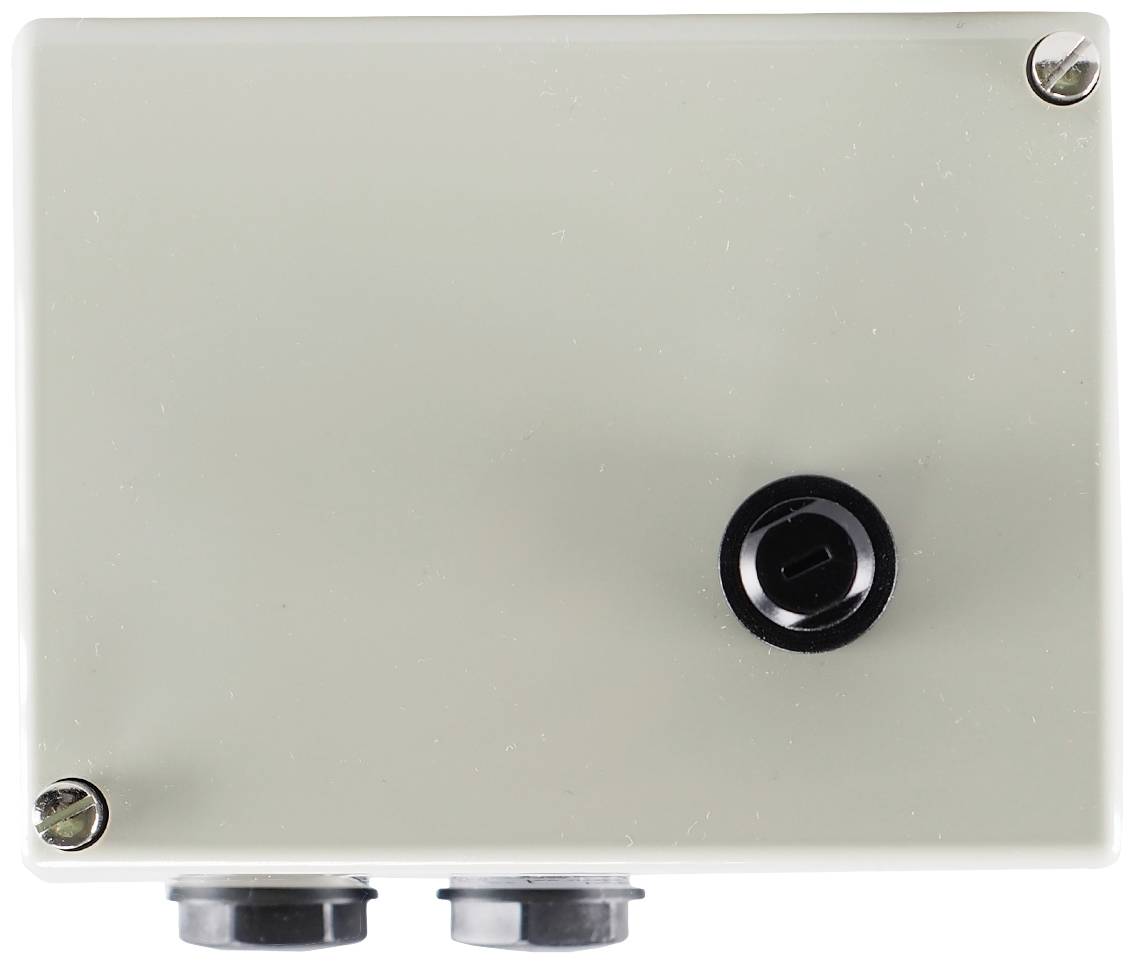

Le thermostat d'air chaud est une combinaison d'appareils composée de trois appareils individuels dans un boîtier de protection IP54 avec les fonctions d'un régulateur de température, d'un contrôleur de température et d'un limiteur de température de sécurité bien réglé. La fixation de la tête de commutation s'effectue à l'aide de deux vis sur la bride du tuyau de fixation. A l'aide d'un tournevis, la température d'arrêt souhaitée du régulateur de température et du contrôleur de température peut être réglée individuellement sur une échelle après la diminution du couvercle du boîtier. Les régulateurs de température et les contrôleurs de température se caractérisent par une précision de point de commutation élevée de +/-4 K dans le pas d'échelle supérieur. Le limiteur de température de sécurité a une précision de point de commutation de +0/-5 K et est réglé en usine. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est nécessaire pour la mesure de la température. La connexion électrique s'effectue sur une barre de serrage montée sur une carte. L'appareil peut commuter directement une puissance de commutation maximale admissible de 230 V AC / 10 A. Le thermostat a une différence de commutation (hystérésis) d'environ 14 K, la différence de commutation du contrôleur de température est d'environ 6 K. Une fois la valeur de consigne réglée atteinte, les microrupteurs des deux appareils basculent automatiquement vers l'état d'origine après avoir atteint la température d'arrêt inférieure à la valeur de la différence de commutation. Le limiteur de température de sécurité ouvre la voie de commutation et se verrouille lorsque la température réglée est atteinte. Ce n'est qu'après avoir refroidi la température d'environ 10 K que le commutateur peut être déverrouillé manuellement. Le tube de fixation du thermostat est en cuivre et a une longueur de montage d'environ 200 mm et un diamètre d'environ 10 mm. Les trois sondes de mesure sont également en cuivre, ont un diamètre de 4 mm chacune et dépassent du tube de fixation d'environ 2/3. Ainsi, la température de l'air peut être détectée de manière optimale. Le couvercle du boîtier est en polycarbonate, la partie inférieure du boîtier est peinte en aluminium moulé sous pression. Les thermostats à air chaud sont particulièrement adaptés pour une utilisation dans les installations à air chaud selon DIN 4794, par exemple dans les grandes pièces, les halls ou les ateliers. L'appareil est conforme à la norme DIN en 14597 et est certifié EAC.
