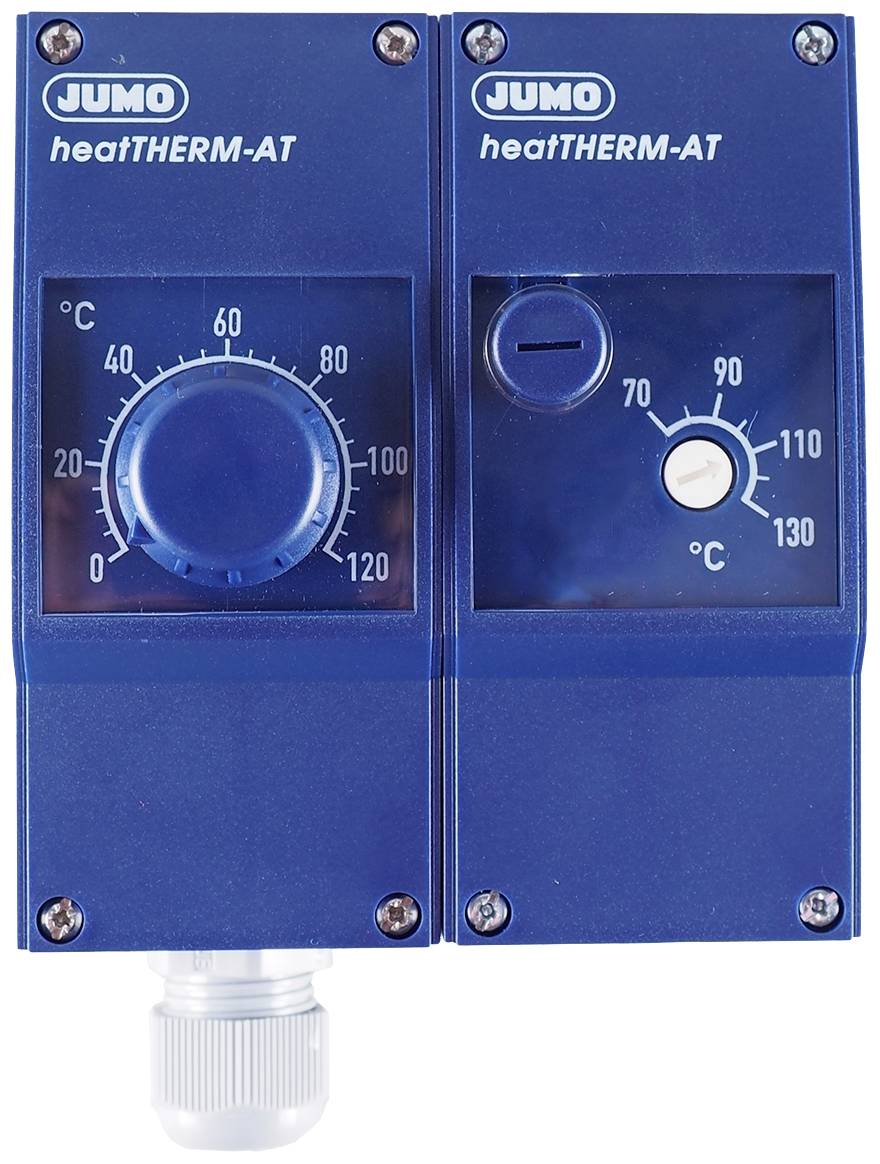

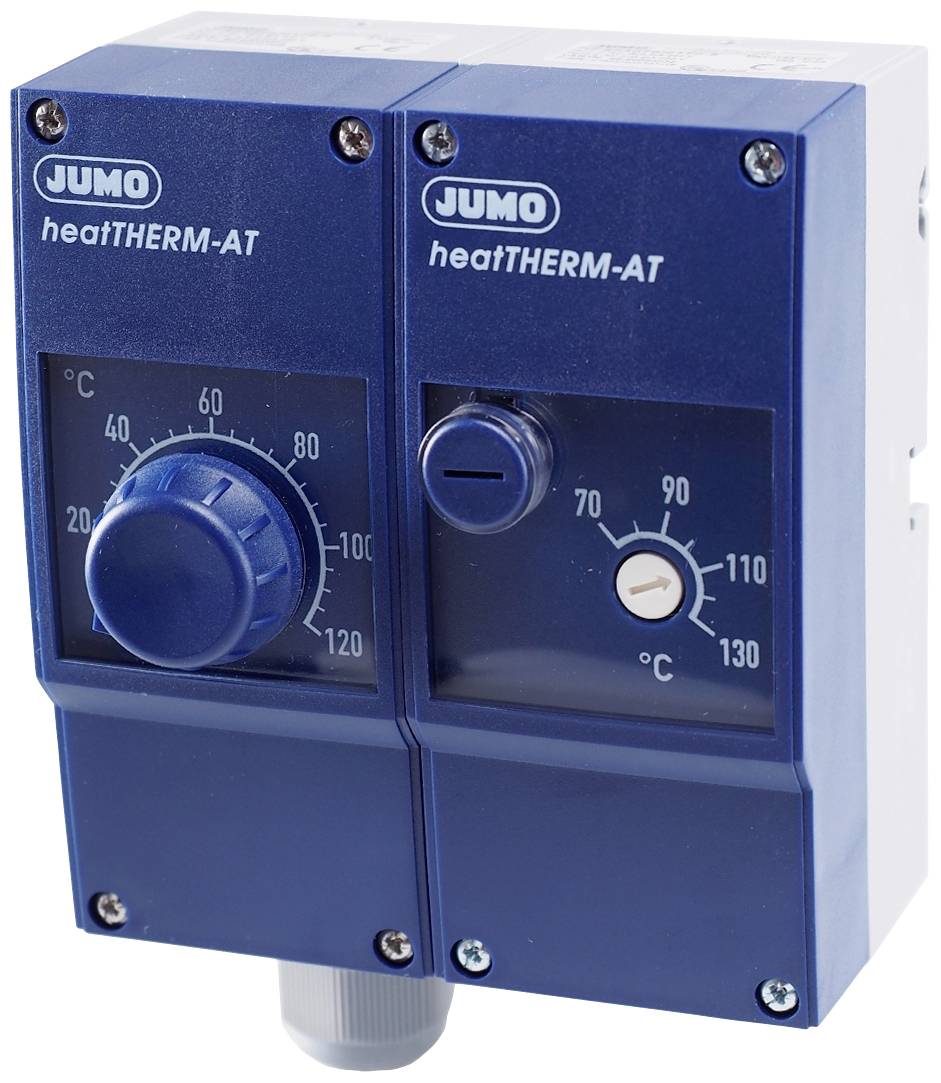

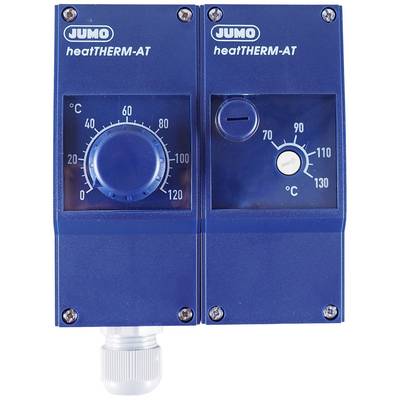

Jumo 60003232 2 points de réglage Double thermostat -20 à 149 °C Relais 16 A

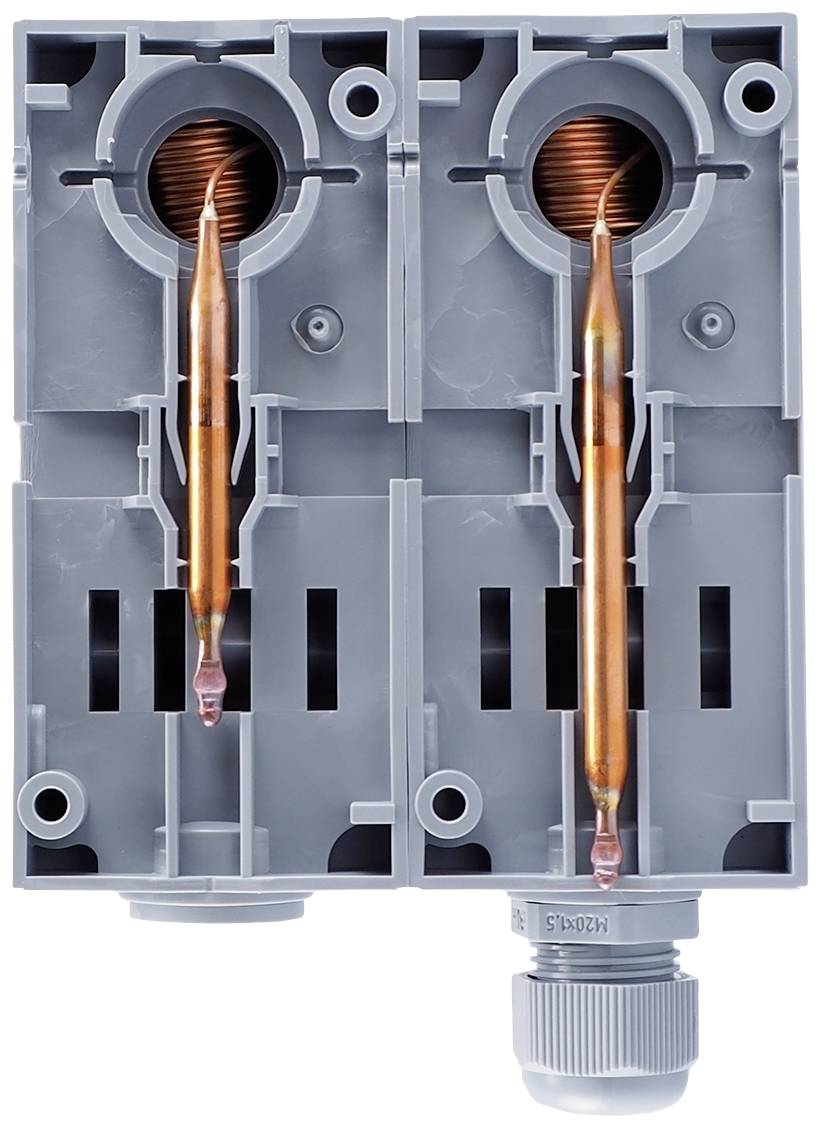

Grâce à son boîtier en plastique de haute qualité, le double thermostat mécanique de construction est très robuste et peut être utilisé même dans des conditions difficiles. Les systèmes de mesure utilisés fonctionnent selon le principe de dilatation du liquide et peuvent être utilisés sans problème jusqu'à une température de sonde maximale admissible au niveau du régulateur de température de 135 °C et du limiteur de température de sécurité de 149 °C. Les sondes rondes lisses en cuivre ont un diamètre de 6 mm. La longueur de la sonde du régulateur de température est d'environ 87 mm, celle du limiteur de température de sécurité est d'environ 66 mm. Les câbles longue distance sont également enroulés en cuivre et, lors de la livraison, dans l'intérieur du boîtier. Tout en respectant un rayon de courbure de 5 mm, les câbles peuvent être sortis du boîtier et posés de manière flexible, selon les besoins. Le manchon de protection en laiton, nickelé, fourni, a un diamètre de 8 mm et peut être monté avec un filetage G 1/2 forme A selon DIN 3852/2. La température ambiante maximale autorisée sur le boîtier (indice de protection IP54) est de 80 °C. La fixation du boîtier s'effectue directement sur la partie inférieure du boîtier sous forme de montage mural. Avec l'aide d'un capteur de valeur de consigne, la température d'arrêt souhaitée du régulateur de température peut être réglée facilement sur une échelle. La température du limiteur de température de sécurité peut être réglée sur une échelle à l'aide d'un tournevis après avoir décroté le couvercle du boîtier. Grâce à une rondelle de vision dans le couvercle du boîtier, la température réglée est visible à tout moment. Le régulateur de température se caractérise par une précision de point de commutation élevée de +/-3 % dans l'échelle supérieure, le limiteur de température de sécurité a une précision de point de commutation de +0/-5 K dans la moitié supérieure de l'échelle. La compensation de température intégrée réduit au minimum les influences de température ambiante sur la tête de commutation. Un avantage décisif est qu'aucune énergie auxiliaire supplémentaire n'est nécessaire pour la mesure de la température. La connexion électrique s'effectue par bornes PushIn©, ce qui réduit considérablement le temps d'installation par rapport aux bornes à vis conventionnelles. La puissance de commutation maximale autorisée est de 230 V AC / 16 A. Le régulateur de température a une différence de commutation (hystérésis) d'environ 3 K et revient automatiquement à l'état d'origine après que la température d'arrêt est inférieure à. Le contact de commutation du limiteur de température de sécurité (borne 2) s'ouvre une fois la température réglée atteinte et le contact de signalisation (borne 4) est fermé. Le contact de commutation se verrouille automatiquement et ne peut être déverrouillé manuellement qu'après refroidissement de la température au niveau de la sonde d'environ 10 K. Lorsque la température au niveau du capteur est inférieure à -20 °C, le circuit entre la borne 1 et la borne 2 s'ouvre également, mais se referme en cas d'augmentation de la température En cas de destruction du système de mesure, le circuit est ouvert en permanence, il n'est plus possible de le déverrouiller. Le contact de commutation est alors en position neutre. Le thermostat est très flexible et s'utilise aussi bien dans l'automatisation des bâtiments que dans les techniques de chauffage, de climatisation et de ventilation. Les autres domaines d'application incluent l'industrie du plastique, la construction d'appareils et de machines, la construction de fours et la surveillance de la température dans les armoires de laboratoire et de climatisation. L'appareil est conforme aux normes DIN en 14597 et DGRL et est certifié EAC.
