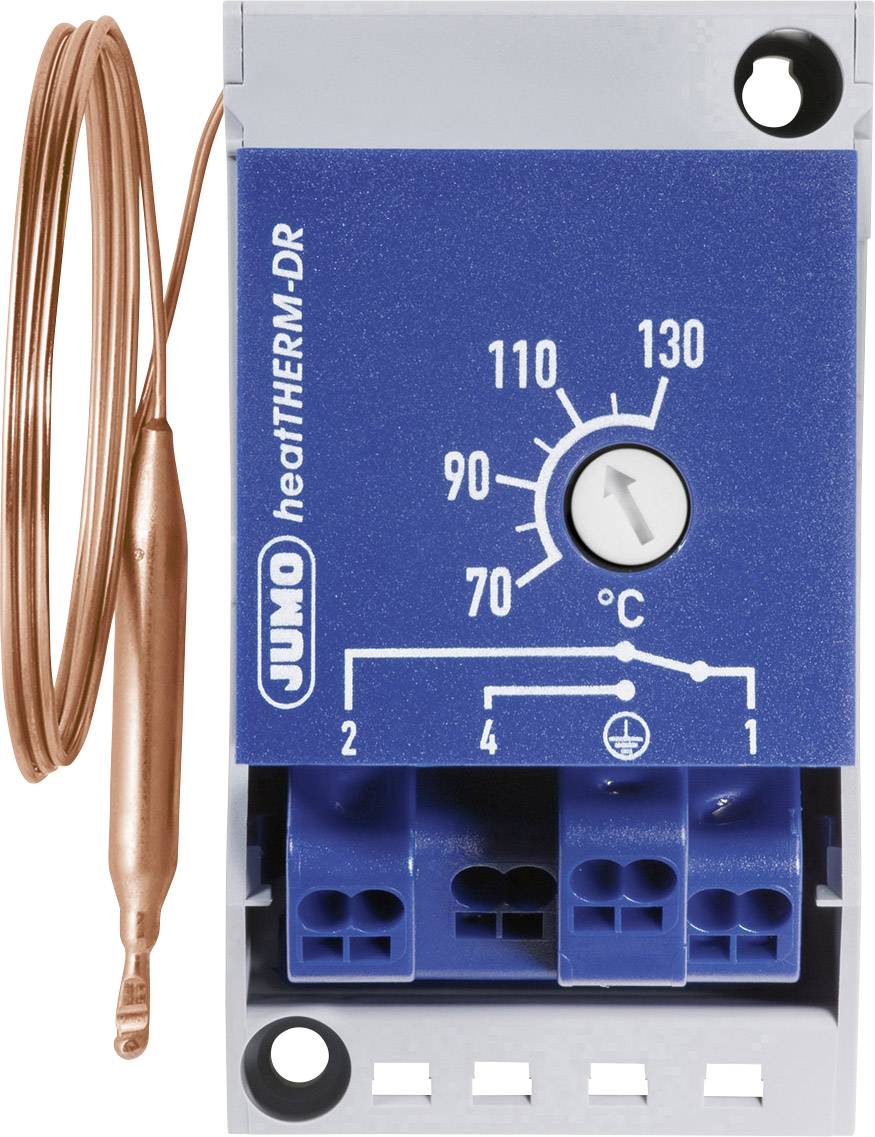

Jumo 60003287 Déclencheur thermique 70 à 130 °C Relais 16 A
EAN :
Ref. fabricant :
Code produit :
Type de produit
Déclencheur thermique
Tension de fonctionnement
230 V/AC
Température mesurée max.
130 °C
Sorties (régulateur de température)
Relais 16 A
Type de montage
profilé
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
112,49 €
3
3% = 3,11 €
109,38 €
5
4% = 4,36 €
108,13 €
10
5% = 5,20 €
107,29 €
25
5% = 6,13 €
106,36 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (112,49 € / unité(s))
112,49 €
HT
dont 0,06 € d’éco-part
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Thermostat rails UMO heatTHERM-AT / DR
- La technologie de raccordement Push-in - permet une réduction de 50% du temps d'installation
- Point de commutation stable grâce à la compensation de température ambiante (de série)
- Puissance de commutation max. 16 A, 230 V
- Testé conformément à la norme DIN EN 14597
- Durée de vie minimale de 250.000 cycles de commutation pour le régulateur de température et le contrôleur de température
- Déviation du point de contact sur toute la durée de vie de ± 5 % max.
- Indice de protection max. : IP54
- Homologation UL (Type 061)
Caractéristiques techniques
- Limiteur de température de sécurité (STB)
- Construction : Thermostat rails DIN (DR)
- Plage de réglage : 70..130 °C
- Longueur ligne de transmission : 2000 mm
- Ligne Wst : Cu (cuivre)
- Raccord de process : sonde ronde lisse
- Diamètre de la sonde : 6 mm
- Matériau de sonde : Cu (cuivre)
- Type 707 : compensation de température
- Tension de commutation : 230 V
- Courant de commutation : 16 A cos = 1
- Type de tension : AC
- Conformité DIN : oui.
- Type de produit
Déclencheur thermique
- Type
60003287
- Tension de fonctionnement
230 V/AC
- Gamme de mesure
70 à 130 °C
- Température mesurée max.
130 °C
- Température min. mesurée
70 °C
- Sorties (régulateur de température)
Relais 16 A
- Référence fabricant
60003287
- Type de montage
profilé
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 1928117 Jumo 60003287 Déclencheur thermique 70 à 130 °C Relais 16 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1928117 Jumo 60003287 Déclencheur thermique 70 à 130 °C Relais 16 A
Description
Une grande flexibilité d'utilisation et une technologie de raccordement des plus modernes sont les principales caractéristiques de cette série de thermostats.
Le boîtier du thermostat est adapté pour tous les types de montage courants comme les fixations au mur, les montages de doigts de gant et en surface. Il peut être utilisé de façon universelle et réduit la diversité des variantes, car il n’y a plus de différence à faire entre les différents types de montage.
Le type JUMO heatTHERM-DR (type 7+8) est une variante spécifique avec une partie inférieure du boîtier spécifique au montage mural ou sur rail DIN. Ici, le montage facile sur rails de support TH35 est possible selon la norme DIN EN 60715 (par ex. dans des armoires électriques).
Cette variante permet un temps de montage considérablement réduit. Le contrôleur de température des gaz d'échappement JUMO heatTHERM-AT verrouille la chaudière à gaz/pétrole qui est raccordée en parallèle avec la chaudière à bois sur une cheminée.
Pour ces premiers thermostats au monde en saillie avec technologie de serrage « Push-In® » les fils de raccordement doivent tout simplement être enfichés jusqu'à la butée dans la borne terminale, et c'est tout ! Aucun outil pour le branchement de fil ou toron avec embout n'est nécessaire et le câblage est plus sûr. Cela réduit considérablement les coûts et les dépenses de temps par rapport à une borne à vis conventionnelle.
La technologie de serrage « Push-In® » permet une commutation directe des charges jusqu'à 16 A pour 230 V AC. Les coûts d'installation peuvent ainsi être encore plus réduits par la suppression d'une vanne de charge.
Le régulateur de température (TR), contrôleur de température (TW), contrôleur de température de sécurité (STW), limiteur de température de sécurité (STB) ainsi que le contrôleur de température des gaz d'échappement (ATW) sont disponibles sous forme de thermostat simple ou double.
Homologations selon DIN EN 14-597, DGRL et UL attestent de la grande qualité de cette série de produits.
Le boîtier du thermostat est adapté pour tous les types de montage courants comme les fixations au mur, les montages de doigts de gant et en surface. Il peut être utilisé de façon universelle et réduit la diversité des variantes, car il n’y a plus de différence à faire entre les différents types de montage.
Le type JUMO heatTHERM-DR (type 7+8) est une variante spécifique avec une partie inférieure du boîtier spécifique au montage mural ou sur rail DIN. Ici, le montage facile sur rails de support TH35 est possible selon la norme DIN EN 60715 (par ex. dans des armoires électriques).
Cette variante permet un temps de montage considérablement réduit. Le contrôleur de température des gaz d'échappement JUMO heatTHERM-AT verrouille la chaudière à gaz/pétrole qui est raccordée en parallèle avec la chaudière à bois sur une cheminée.
Pour ces premiers thermostats au monde en saillie avec technologie de serrage « Push-In® » les fils de raccordement doivent tout simplement être enfichés jusqu'à la butée dans la borne terminale, et c'est tout ! Aucun outil pour le branchement de fil ou toron avec embout n'est nécessaire et le câblage est plus sûr. Cela réduit considérablement les coûts et les dépenses de temps par rapport à une borne à vis conventionnelle.
La technologie de serrage « Push-In® » permet une commutation directe des charges jusqu'à 16 A pour 230 V AC. Les coûts d'installation peuvent ainsi être encore plus réduits par la suppression d'une vanne de charge.
Le régulateur de température (TR), contrôleur de température (TW), contrôleur de température de sécurité (STW), limiteur de température de sécurité (STB) ainsi que le contrôleur de température des gaz d'échappement (ATW) sont disponibles sous forme de thermostat simple ou double.
Homologations selon DIN EN 14-597, DGRL et UL attestent de la grande qualité de cette série de produits.
