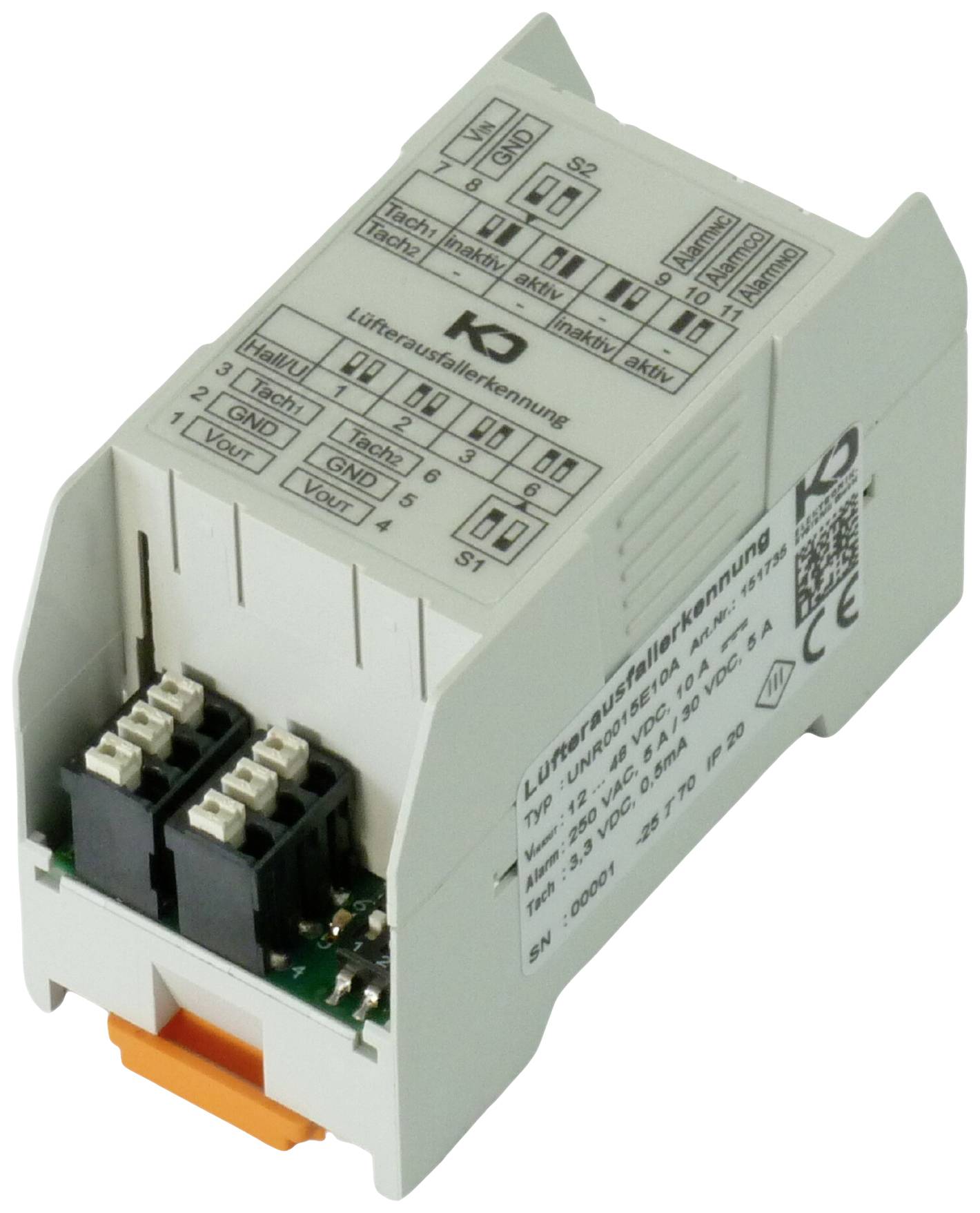

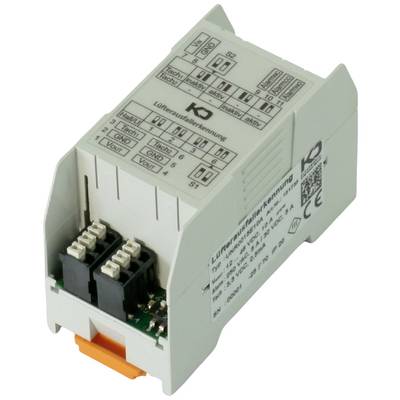

KD Elektronik 151735 Détection de panne de ventilateur gris clair

La détection de panne de ventilateur sert à surveiller un ou deux ventilateurs qui disposent d'une sortie Hall (tachymètre). Il est possible de surveiller les ventilateurs AC ou DC, avec des ventilateurs DC jusqu'à 10 A de consommation de courant (10 A pour deux ventilateurs au total) pouvant être branchés directement. La connexion d'alimentation du module est directement reliée aux connecteurs du ventilateur à cet effet. L'alimentation des ventilateurs AC doit être effectuée séparément.

Le commutateur DIP S2 permet de régler pour chacun des deux connecteurs de ventilateur si celui-ci est surveillé ou non. Un autre interrupteur DIP S1 permet de régler le nombre d'impulsions Hall par tour en fonction du type de ventilateur. Ainsi, le module calcule le régime à partir du signal de tachymètre du ventilateur et le compare à un seuil fixe. Le module signale le dépassement du seuil par le contact d'alarme et une LED rouge présente sur chacun des deux connecteurs de ventilateur.

Le contact d'alarme (inverseur sans potentiel) est actionné de manière à être serré en fonctionnement sans erreur et chute en cas de panne ou de panne de tension. Une erreur est présente lorsque la valeur de seuil de vitesse est de min sur un raccord de ventilateur surveillé. Est inférieur à 10 secondes. Si l'erreur n'est plus présente, le contact d'alarme est réinitialisé. La surveillance des ventilateurs ne s'active que 10 secondes après l'activation de la tension d'alimentation. Le contact d'alarme est serré pendant cette durée de démarrage.
