Name: Kendrion Aimant rotatif 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED
Brand: Kendrion
SKU: 3168426
Availability: BackOrder

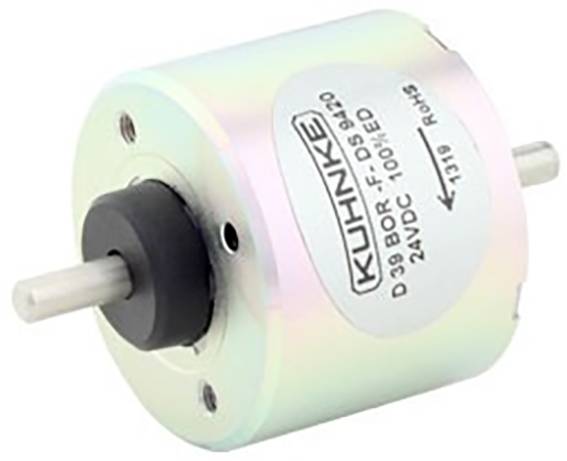

Petit moteur électrique portant l'inscription 'KUHNKE D 39BOR F-DS 8430 24VDC 100%ED'.

Dessin technique d'une fiche électrique avec dimensions en millimètres. Vue latérale à gauche, vue de face à droite ; montre les perçages et les filetages.

1/2

Type de produit

Aimant rotatif

Connexion

toron

Tension nominale

24 V/DC

Puissance

6 W

Type

D 39-BOR-F-DS9420-24V DC 100 ED

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 1 décembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (305,00 € / unité(s))

305,00 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Aimant rotatif 24 V/DC 6 W

Kendrion D 39-BOR-F-DS9420-24V DC 100 ED
Contenu: 1 pc(s)

Nos services :

Caractéristiques techniques

Raccordement : cordon
Couple initial : 0,18 Ncm
Angle de rotation: 95°
Facteur de marche de 100 %
Puissance : 6 W
Couple final : 1,2 Ncm
Tension nominale (DC) : 24 V.
Ressort de rappel : oui
Constante de temps : 12 ms.

Type de produit: Aimant rotatif

Type: D 39-BOR-F-DS9420-24V DC 100 ED

Forme de boîtier: cylindrique

Connexion: toron

Longueur de câble: 200 mm

Tension nominale: 24 V/DC

: 6 W

Température limite: +130 °C

Température limite (max.): +130 °C

Poids: 0.16581 kg

Durée d'activation: 100 %

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 3168426 Kendrion Aimant rotatif 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168426 Kendrion Aimant rotatif 24 V/DC 6 W D 39-BOR-F-DS9420-24V DC 100 ED

Description

Aimants de rotation type Kuhnke D 3. Modèle standard, avec extrémité d'onde des deux côtés, ressort amortisseur réglable en douceur à l'extrémité d'arbre tournant à droite ; forme : cylindrique, angle de rotation : 45° ou 95°, tension nominale : 24 VDC, intensité nominale : 250 ma, résistance nominale : 97,2 ohms, durée de conduction relative admissible (ED) : 100 %, connexions : torons de 200 mm de long avec extrémités libres, constante de temps : env. 2,5 à 12 ms, tension d'essai : 2500 Vrms, classe d'isolation : B, température limite : +130 °C, poids : env. 150 g caractéristiques techniques (type, angle de rotation (Dw), couple initial (ad), couple final (ED)) : D 39-BOR-F-DS9420-24VDC, Dw 95°, ad 0,18, ED 1,20 Ncm
