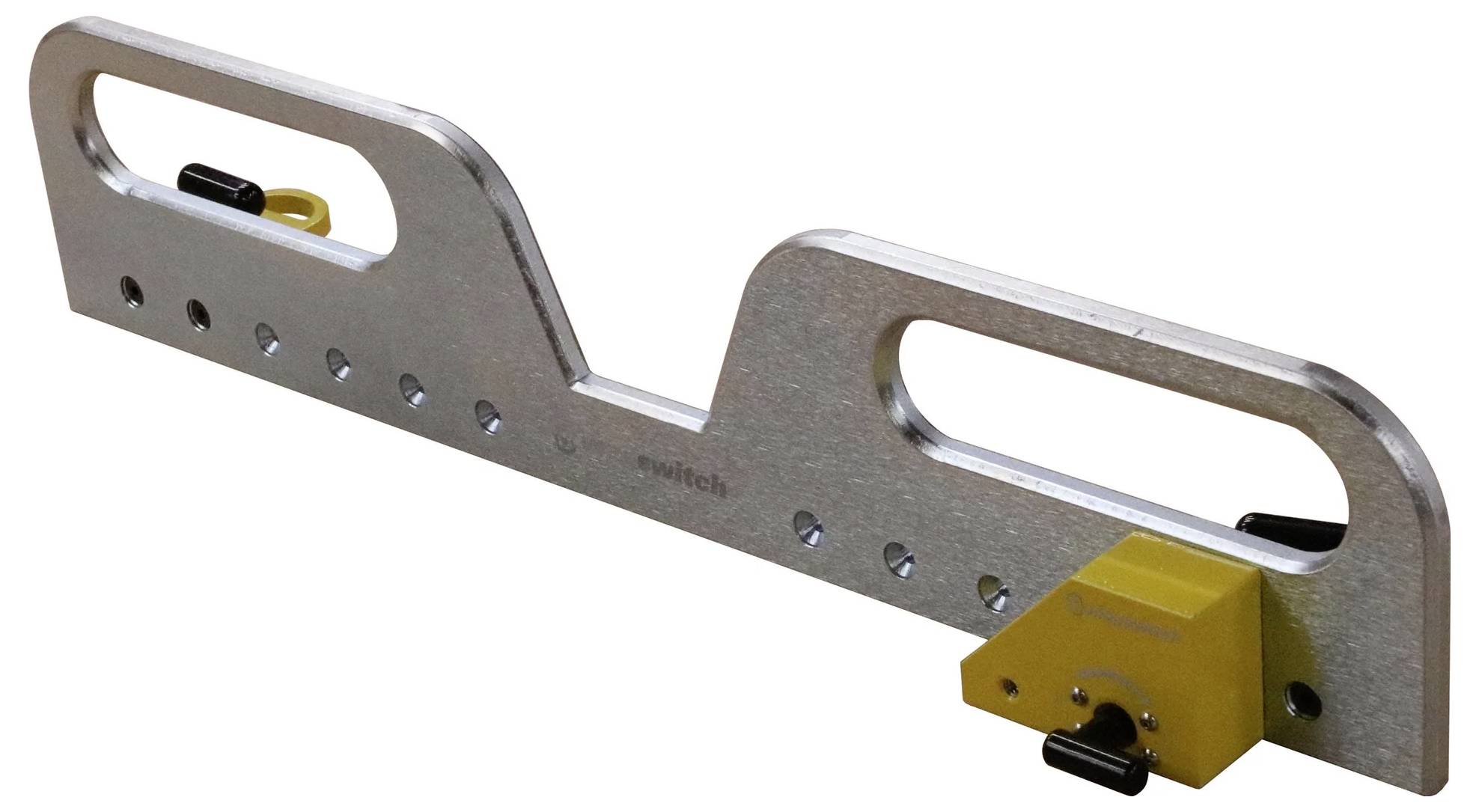

Magswitch 81101371 Drill Press Fence Pro - 81101371 Butée magnétique

Les aimants puissants permettent un positionnement rapide et un ajustement fin de la butée, facilitant ainsi le retrait et le rangement lorsque la butée n'est pas nécessaire. Les aimants peuvent être fixés à différents points de la butée pour assurer un placement optimal sur les tables de forage. La grande plaque de butée verticale stable ne gêne pas le mandrin de perçage, même dans les alésages proches de la butée, et peut également être utilisée comme butée pour le sciage à ruban avec la lame de scie à ruban. Un bloc de butée peut être rapidement aligné avec la table de la perceuse ou avec un matériau opfernal sous la pièce et peut être rangé de manière peu encombrante lorsqu'il n'est pas utilisé. La plaque de butée mesure 533,4 mm de long et 109 mm de haut. La force de maintien maximale (force de rupture) est de 132 kg (291,01 lb), la force de cisaillement maximale est de 19 kg (41,89 lb), l'épaisseur de saturation est de 6 mm (0,24 po), la hauteur totale maximale est de 109 mm (4,29 po), la longueur totale de 533,4 mm (21 po), la largeur totale de 69,15 mm (2,72 po), Le poids propre est de 3,8 kg (8,38 lbs) et la surface polaire magnétique mesure 40 x 31 mm (2x) ou 1,57 x 1,22 in (2x). En fonction de l'épaisseur du matériau, les forces maximales suivantes sont obtenues : à 0,5 mm (0,02 in) 16,9 kg (3,0 lbs), à 1,0 mm (0,04 in) 45,2 kg (86,4 lbs), à 190,48 mm (0,08 in) 99,64 kg (2,0 lb), à 37,32 mm (0,12 in) 117,6 kg (259,26 lbs), à 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), 129,5 kg (285,56 lb) pour 5,0 mm (0,20 in), 132,1 kg (291,16 po) pour 6,0 mm (0,24 po) et 132,5 kg (292,05 lb) pour 50,0 mm (1,97 po). La charge de travail sûre (SWL – Safe Working Load) résulte de la force maximale divisée par un facteur de sécurité d’au moins 5. Les valeurs maximales indiquées ont été déterminées dans des conditions de laboratoire avec de l'acier SAE1018 de 2 pouces d'épaisseur, une rugosité de surface de 63 micro-pouces et des chaussures polaires optimisées. La force de maintien réelle et la charge de travail sûre peuvent varier en fonction de l'application. Il est recommandé de tester le produit dans des conditions réelles avant utilisation et de consulter un ingénieur d'application Magswitch. Toutes les données s'appliquent aux unités avec des chaussures polaires plates. Les valeurs peuvent différer de ±5 %. Les forces maximales indiquées ne constituent pas des forces de levage sûres - le concepteur doit tenir compte d'un facteur de sécurité approprié lors de la spécification de l'outil. Magswitch recommande un facteur de sécurité de 5:1 pour la plupart des applications

Ce texte a été traduit par une machine.
