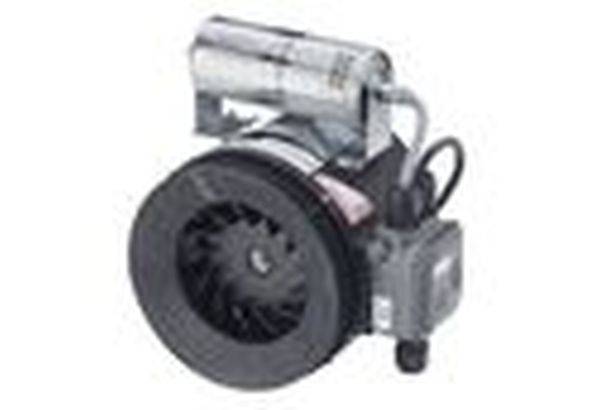

Maico Ventilatoren 0080.0467 Ventilateur tubulaire 560 m³/h 200 mm

Modèle : ex II 2D ex tb IIB T200°C dB IP64 / ex II 2D ex h IIB T200°C dB. Réducteurs compris dans le diamètre nominal DN 200. Caractéristiques spéciales : ventilateur à tube semi-radial, anti-explosion, poussière moyenne. Medium. Protection contre les explosions et homologations selon ATEX et IECEx. Pour des températures d'utilisation de -20 °C <= ta <= +50 °C. Qualifié pour tous les poussières des ex-groupes III A et III B. Les ventilateurs ex-MAICO sont conformes aux exigences de sécurité de la directive européenne RL 2014/34/UE pour les appareils et systèmes de protection dans les zones dangereuses. Pour zone 21 et 22. Types de protection contre les étincelles : protection t par boîtier et sécurité c - construction. Indice de protection IP 64. Version à courant alternatif. Boîtier en plastique conducteur de haute qualité, antistatique. Forme compacte pour des conditions de montage réduites. Pour le montage dans un système de tubes. Installation simple car le sens d'écoulement est identique au sens d'écoulement. Montage possible dans n'importe quelle position Roue de roulement : roue de roulement semi-radiale en plastique conducteur, à faible débit. Qualité d'équilibrage de la combinaison de roues motrices G 6,3 selon la catégorie BV-3 selon la norme ISO 14694. Sens de refoulement : le sens de rotation et de transport est indiqué par des flèches sur le boîtier du ventilateur. Moteur : moteur robuste avec roulement à billes, sans entretien. Moteur à condensateur avec condensateur de fonctionnement prêt à être raccordé au ventilateur. Mode de fonctionnement S1 (fonctionnement continu). Instructions de montage : tubulure de raccordement côté aspiration et côté pression, pour une installation directe dans les conduites de ventilation. Réducteurs pour le raccordement à différents diamètres de tuyau (tubulure d'aspiration ou de soufflage), voir accessoires. Pour éviter les transferts de vibrations vers le système tubulaire, utiliser des brassards élastiques ELM-ex. Avec ERM 22 ex. : 2 réducteurs sur DN 200 inclus. Raccordement électrique : boîte à bornes montée sur le boîtier du ventilateur, protection ex, avec presse-étoupe. Consignes de sécurité : aucun réglage de vitesse autorisé. Ne faire fonctionner le ventilateur qu'avec la tension de mesure indiquée sur la plaque signalétique. Ne mettre en service le ventilateur en cas d'aspiration ou de soufflage libre que si la protection contre les contacts de la roue à ailettes est assurée conformément à la norme DIN en ISO 13857. Pour cela, fixer une grille de protection SMG-ex.article : ERM 22 ex t, volume de refoulement : 560 m3/h, vitesse : 2860 1/min, vitesse de rotation réglable : non, type de tension : courant alternatif, tension de mesure : 230 V, fréquence secteur : 50 Hz, puissance nominale : 200 W, cosphi : 0,92, inenn : 0,92 A, IMAX pour UNENN : 0,92 A, indice de protection : IP 64, classe de chaleur : B, câble d'alimentation secteur : 3 / 1,5 mm2, matériau : tôle d'acier, zingué, couleur : noir de signal, similaire à RAL 9004, poids : 6,48 kg, poids avec emballage : 7,66 kg, diamètre nominal : 200 mm, largeur : 306 mm, hauteur : 310 mm, profondeur : 269 mm, largeur avec emballage : 340 mm, hauteur avec emballage : 310 mm, profondeur avec emballage : 340 mm, désignation ex selon directive ATEX : ex II 2 D, désignation ex selon la norme : ex tb IIB T200 °C dB IP64 / ex h IIB T200 °C dB <<, température ambiante ta : -20 °C = ta = +50 °C, IA/IN : 3,1, durée : 30, durée d'homologation thermique : TEPS : 18 °C, type : 19 °F, type : 18 °C, classe : 200 °F, classe : 200 °F, température : 20 °F, classe : 20 °F, classe d'isolation : 20 °C : CL. : 130 (B)

Ce texte a été traduit par une machine.
