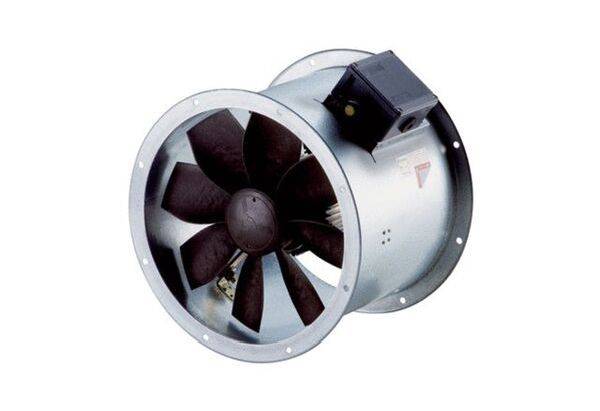

Maico Ventilatoren 0086.0700 Ventilateur tubulaire 1050 m³/h 200 mm

Modèle de produit : pour des températures d'utilisation de -20 °C <= ta <= +40 °C. Caractéristiques spéciales : ventilateur axial, protégé contre les explosions, gaz moyen. Medium. Protection contre les explosions et homologations selon ATEX et IECEx. Ex II 2G ex eb IIB+H2 T3/T4 Gb X Gb / ex II 2G ex h IIB+H2 T3 Gb X pour tous les gaz et vapeurs des ex-groupes IIA et IIB et en plus pour l'hydrogène. Les ventilateurs ex-MAICO sont conformes aux exigences de sécurité de la directive européenne RL 2014/34/UE pour les appareils et systèmes de protection dans les zones dangereuses. Pour zone 1 et 2. Types de protection contre les étincelles : e - sécurité accrue et c - sécurité constructive. Indice de protection IP 64. Commutable pour l'aération ou la ventilation. Manchon tubulaire en tôle d'acier zinguée, avec bride des deux côtés - schéma perforé selon DIN 24155. Pour un montage simple et direct dans un système de tubes. Montage possible dans n'importe quelle position Roue de roulement : roue de charge axiale en plastique conducteur. Qualité d'équilibrage de la combinaison de roues motrices G 6,3 selon la catégorie BV-3 selon la norme ISO 14694. Sens de refoulement : le sens de refoulement est indiqué. Mode d'évacuation standard, direction d'alimentation aspirante via le moteur. Moteur : moteur triphasé robuste avec roulement à billes, sans entretien. Réversible. Marche arrière : le débit volumétrique diminue d'environ 35 % dans le sens de refoulement anomal. Mode de fonctionnement S1 (fonctionnement continu). Régulateur de vitesse avec transformateur TR... possible. Exception : DZR 35/2 B ex... La température dans le moteur du ventilateur est surveillée par un conducteur froid. Les conducteurs froids doivent être raccordés à un système de déclenchement (dispositif de sécurité conforme à la directive RL 2014/34/UE) qui sépare le ventilateur du réseau en permanence à des températures trop élevées. Comme système de déclenchement, le système de déclenchement de conducteur froid MAICO MVS 6 ou TMS est recommandé. Raccordement électrique : boîtier à bornes monté sur le ventilateur, protégé ex, avec presse-étoupe. Consignes de sécurité : ne mettre en service le ventilateur en cas d'aspiration ou de soufflage libre que si la protection contre les contacts de la roue à ailettes est assurée conformément à la norme DIN en ISO 13857, par exemple avec grille de protection SG.article : DZR 20/2 B ex e, volume de refoulement : 1050 m3/h, vitesse : 2950 1/min, type de roue : axial, vitesse de rotation réglable : oui, réversible : oui, type de tension : courant triphasé, tension de mesure : 400 V, fréquence secteur : 50 Hz, puissance nominale : 65 W, COsphi: 0,4, INENN: 0,23 A, Imax pour UNENN: 0,25 A, indice de protection: IP 64, classe de chaleur: f, position de montage: verticale / horizontale, matériau: tôle d'acier, zinguée, matériau du boîtier: tôle d'acier, zinguée, couleur : galvanisé, poids : 7,24 kg, poids avec emballage : 7,91 kg, diamètre nominal : 200 mm, largeur : 317 mm, hauteur : 317 mm, profondeur : 240 mm, largeur avec emballage : 350 mm, hauteur avec emballage : 335 mm, profondeur avec emballage : 265 mm, désignation ex selon directive ATEX : ex II 2 G, désignation ex selon norme : ex eb IIB + H2 T4 Gb / ex h IIB + H2 T4 Gb, température ambiante <
Ce texte a été traduit par une machine.
