Name: Mentor 1216.1013 Conduit de lumière flexible montage sur carte, insertion en force
Brand: Mentor
SKU: 556580
Availability: InStock

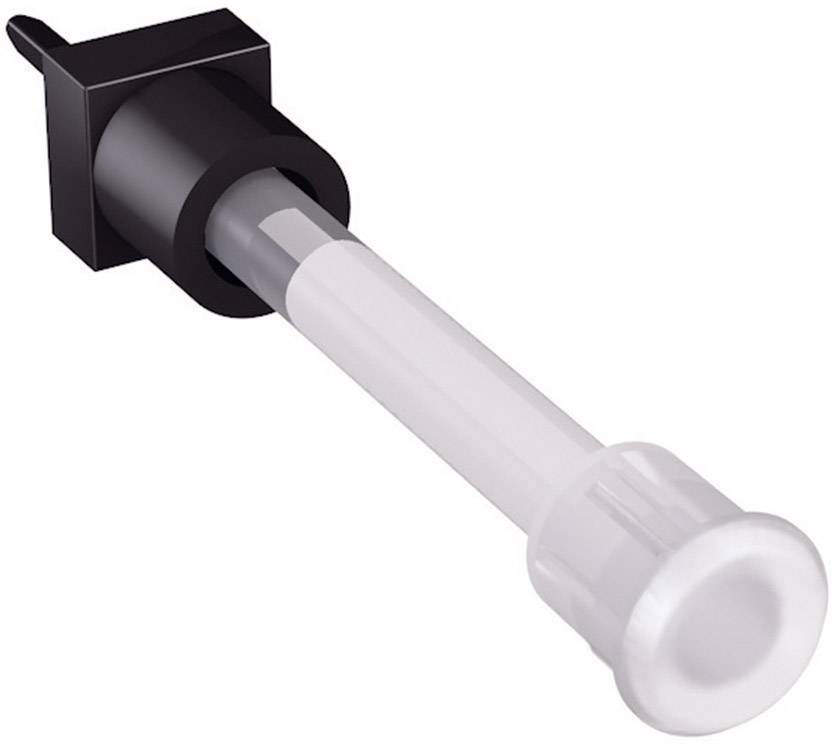

Un bouchon noir avec une partie en plastique transparent, probablement un composant d'un dispositif médical ou technique.

Dessin technique d'un montage de luminaire LED comprenant une plaque frontale, un guide lumineux, une lentille et un circuit imprimé. Indique les dimensions et les annotations.

1/2

Photo non contractuelle

Type de produit

Conduit de lumière

Type de montage

montage sur carte

insertion en force

Largeur

6 mm

Hauteur

6 mm

Longueur

150 mm

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 5 novembre

46 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (3,79 € / unité(s))

3,79 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Conduit de lumière

Nos services :

Caractéristiques techniques

Matériel: (lentille) PMMA UL94, (guide de lumière) PUR (boîtier) PC UL94 noire

Type: 1216.1013

Type de produit: Conduit de lumière

Type de montage: montage sur carte
insertion en force

Fabricant: Mentor

Configuration: 1 x 1

Modèle: flexible

Forme de lentille: rond

Couleur: transparent

Température de fonctionnement (min.): -40 °C

Température de fonctionnement (max.): +85 °C

Ø lentille: 6 mm

Largeur: 6 mm

Hauteur: 6 mm

Longueur: 150 mm

Diamètre: 3 mm

Dim.: (Ø x H) 3 mm x 6 mm

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 556580 Mentor 1216.1013 Conduit de lumière flexible montage sur carte, insertion en force

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 556580 Mentor 1216.1013 Conduit de lumière flexible montage sur carte, insertion en force

Description

Le boîtier du guide de lumière est maintenu en place sur le circuit imprimé par deux pattes presse-in.
Les boîtiers sont donc conçus pour accueillir des guides de lumière de diamètre 3 mm, c'est à dire Fibres PUR souple 3000μm, 2000μm.
Ces guides de lumière sont utilisés pour les LEDs CMS TOPLEDs. Le boîtier, le guide de lumière et la lentille ne sont pas assemblés.
