Name: METZ CONNECT E-DAT Industry rail de serrage TS35, RJ45 insert de field jack Cat.6 Class EA, PROFINET
Brand: Metz Connect
SKU: 3799414
Availability: BackOrder

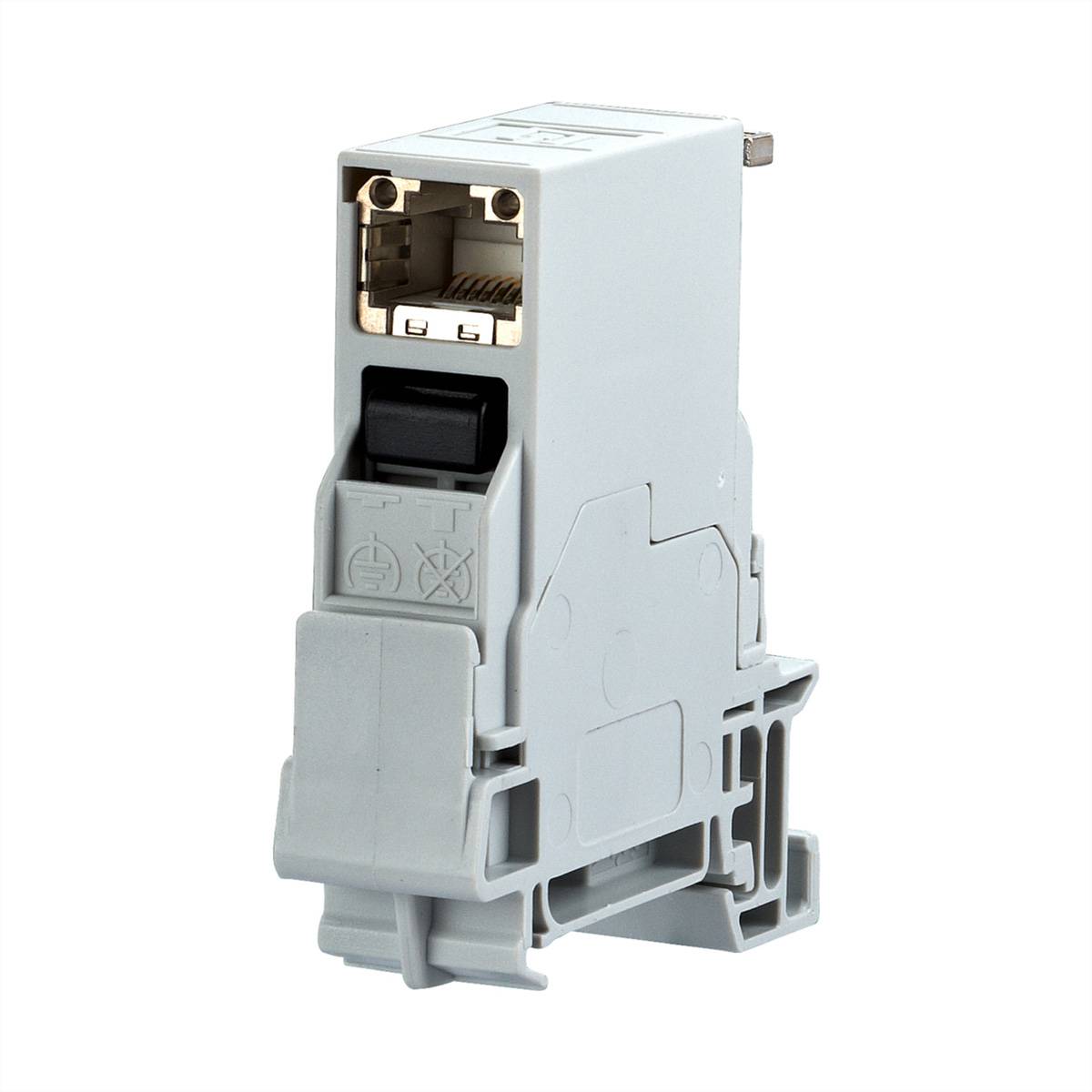

METZ CONNECT E-DAT Industry rail de serrage TS35, RJ45 insert de field jack Cat.6 Class EA, PROFINET-0

METZ CONNECT E-DAT Industry rail de serrage TS35, RJ45 insert de field jack Cat.6 Class EA, PROFINET-1

1/2

Type de produit

Prise à encastrer

Forme

Insert avec bride RJ45

Type

METZ CONNECT E-DAT Industry TS35, field

Connexion

RJ45

Connecteur A

RJ45 mâle 8P8C

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 10 novembre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (28,99 € / unité(s))

28,99 €

Prix TTC

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Unité de raccordement pour montage sur rail DIN TH35 selon DIN EN 60715 dans des répartiteurs électriques pour l'installation du bâtiment et indu...

pour montage sur rail DIN TH35
équipée d'un E-DAT Industry RJ45 field jack insert
respect de la classe EA selon ISO/IEC 11801, DIN EN 50173-1

Caractéristiques techniques

Constructeur: METZ CONNECT
Groupe de produits: Composants réseau
Types de produits: Réseau industriel
Couleur: gris
Type de protection: blindé
Qualité de transmission: Cat6A / Class EA
Nombre de ports: 1
Power over Ethernet (PoE): PoE+ (IEEE 802.3at)
Type de connecteur face 1: RJ-45
Genre du connecteur face 1: Femelle
Type de connecteur face 2: RJ-45
Genre du connecteur face 2: Femelle
Direction de la prise: vertical
Température de fonctionnement min.: -40 °C
Température de fonctionnement max.: 70 °C

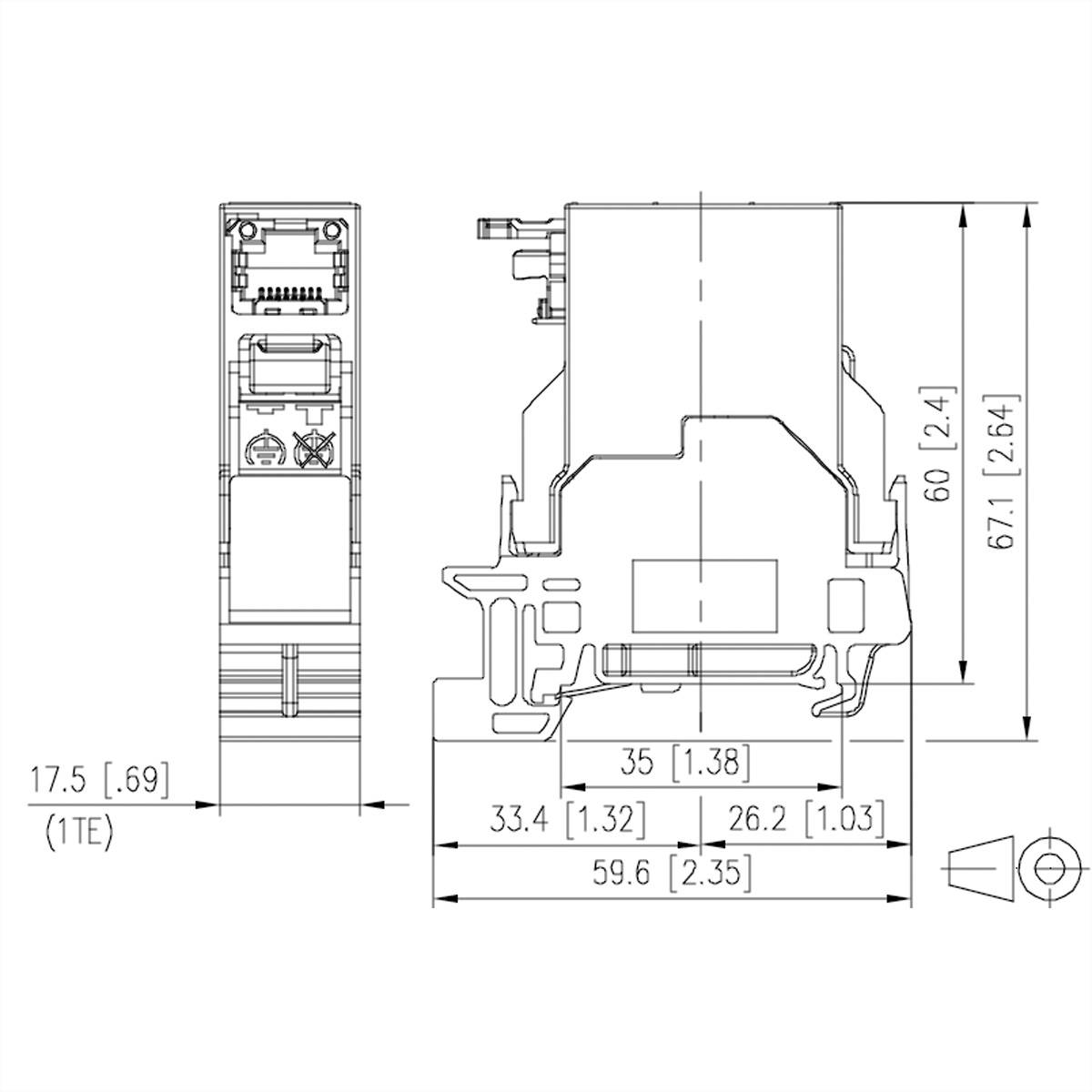

Hauteur: 67.1 mm
Largeur: 17.5 mm
Profondeur: 59.6 mm
Poids: 43 g
Hauteur du colis: 20 mm
Largeur du colis: 120 mm
Profondeur du colis: 140 mm
Poids du paquet: 0.054 kg
Poids brut: 0,054

Type: METZ CONNECT E-DAT Industry TS35, field

Type de produit: Prise à encastrer

Forme: Insert avec bride RJ45

Connexion: RJ45

Connecteur A: RJ45 mâle 8P8C

Connecteur B: RJ45 mâle 8P8C

Poids: 43 g

Couleur: gris

Contenu: 1 pc(s)

Largeur: 17.5 mm

Hauteur: 67.1 mm

Convient pour: Ethernet 10 Gbit (IEEE 802.3an). Remote Powering (PoE. PoE plus. UPOE) et HDBaseT

Contact séquentiel (PE): oui

Modèle: PROFINET

Nombre de pôles: 8

Type: Empiècement à douille de champ RJ45

Gamme de température: -40 - 70 °C

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3799414 METZ CONNECT E-DAT Industry rail de serrage TS35, RJ45 insert de field jack Cat.6 Class EA, PROFINET

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3799414 METZ CONNECT E-DAT Industry rail de serrage TS35, RJ45 insert de field jack Cat.6 Class EA, PROFINET

Description

Unité de raccordement pour montage sur rail DIN TH35 selon DIN EN 60715 dans des répartiteurs électriques pour l'installation du bâtiment et industrielle. Equipée d'un E-DAT Industry RJ45 field jack insert. Sens d'embrochage vertical, angle de 90° par rapport au rail DIN. Respect de la classe EA selon ISO/IEC 11801, DIN EN 50173-1. Convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE, 4PPoE) et HDBaseT. Raccordement simplifié de câbles de données avec 2 à 4 paires AWG 24/1 à 22/1 et conducteurs multibrins en cuivre à 7 brins AWG 26/7 sur contacts à déplacement d'isolant IDC. La largeur utile de 1UL (unité de division) permet de monter 12 unités au maximum dans les répartiteurs électriques standard. En cas de montage comme appareil de la classe de protection I, la liaison équipotentielle est effectuée via un ressort de mise à la terre commutable intégré directement sur le rail DIN qui doit être raccordé via des borniers de contact correspondants sur la mise à la terre du bâtiment. Versions : câblage selon T568A, T568B ou PROFINET.

Modèle

Unité de raccordement pour montage sur rail TH35 selon DIN EN 60715 dans les répartiteurs électriques pour les installations domestiques et industrielles
Équipé d'un E-DAT Industry RJ45 field Jack insert
Sens d'enfichage vertical, 90° par rapport au rail support
Conformité à la classe EA selon ISO/IEC 11801, DIN EN 50173-1
Convient pour Ethernet 10 Gbit (IEEE 802.3an), Powering à distance (PoE, PoE plus, UPOE) et HDBaseT
Branchement simple des câbles de données de 2 à 4 paires AWG 24/1 - 22/1 et conducteurs avec toron à 7 brins en cuivre AWG 26/7 aux bornes guillotines IDC 8x BTR.
La largeur de construction de 1TE permet d'installer jusqu'à 12 appareils dans un distributeur électrique standard
En cas d'installation comme appareil de la classe de protection I, la compensation de potentiel s'effectue via un ressort de compensation de potentiel intégré commutable directement via le rail support, qui doit être raccordé à la compensation de potentiel du bâtiment via des bornes de contact correspondantes
Variantes : circuit selon T568A, T568B ou PROFINET

Contenu de la livraison

METZ CONNECT E-DAT Industry rail de serrage TS35

Avertissement

HDBaseT est une marque déposée de HDBaseT Alliance.

Description

Modèle

Unité de raccordement pour montage sur rail TH35 selon DIN EN 60715 dans les répartiteurs électriques pour les installations domestiques et industrielles
Équipé d'un E-DAT Industry RJ45 field Jack insert
Sens d'enfichage vertical, 90° par rapport au rail support
Conformité à la classe EA selon ISO/IEC 11801, DIN EN 50173-1
Convient pour Ethernet 10 Gbit (IEEE 802.3an), Powering à distance (PoE, PoE plus, UPOE) et HDBaseT
Branchement simple des câbles de données de 2 à 4 paires AWG 24/1 - 22/1 et conducteurs avec toron à 7 brins en cuivre AWG 26/7 aux bornes guillotines IDC 8x BTR.
La largeur de construction de 1TE permet d'installer jusqu'à 12 appareils dans un distributeur électrique standard
En cas d'installation comme appareil de la classe de protection I, la compensation de potentiel s'effectue via un ressort de compensation de potentiel intégré commutable directement via le rail support, qui doit être raccordé à la compensation de potentiel du bâtiment via des bornes de contact correspondantes
Variantes : circuit selon T568A, T568B ou PROFINET
