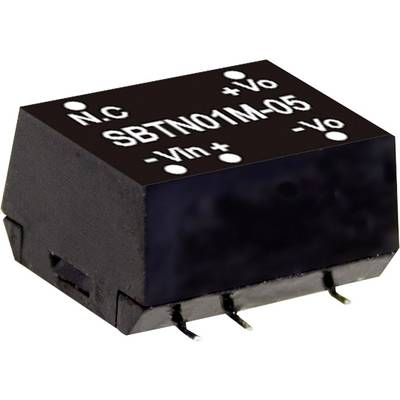

Module convertisseur CC/CC MEAN WELL SBTN01N-05 Nbr. de sorties: 1 x 200 mA 1 W 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (2,49 € / unité(s))
2,49 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Module convertisseur CC/CC
- Type
SBTN01N-05
- Tension d'entrée (min.)
21.6 V/DC
- Tension d'entrée (max.)
26.4 V/DC
- Nombre de sorties
1 x
- Courant de sortie (max.)
200 mA
- Courant de sortie (max.) - arrondi
200 mA
- Degré d'efficacité (max.)
77 %
1 W
- Tension d'isolation
1500 V/DC
- Connexion
Pin
- Spécificités
convertisseur DC/DC
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
+90 °C
- Dim.
(L x l x H) 12.9 x 10.9 x 7.1 mm
- Hauteur
7.1 mm
- Longueur
12.9 mm
- Largeur
10.9 mm
- Conforme à la norme RoHS
oui
- Tension de sortie maximale
5 V/DC
- Courant de sortie (min.)
20 mA
- Poids
1.1 g
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2143615 Module convertisseur CC/CC MEAN WELL SBTN01N-05 Nbr. de sorties: 1 x 200 mA 1 W 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2143615 Module convertisseur CC/CC MEAN WELL SBTN01N-05 Nbr. de sorties: 1 x 200 mA 1 W 1 pc(s)
Conditions de garantie
Conditions de garantie 2143615 Module convertisseur CC/CC MEAN WELL SBTN01N-05 Nbr. de sorties: 1 x 200 mA 1 W 1 pc(s)
Description
MEAN WELL a étendu sa gamme de convertisseurs SMD-DC/DC avec la nouvelle série non régulée 1W SBTN01. Par rapport à la série SBT01 précédente, la nouvelle série SBTN01 offre une plage de température de fonctionnement plus large de -40 à +90°C, une isolation E/S plus élevée (1,5 kVDC) et un rendement supérieur pouvant atteindre 84%. L'affectation des broches reste identique. Les applications appropriées comprennent l'IdO, l'électronique, les télécommunications, les réseaux, le contrôle industriel et l'architecture de puissance distribuée.
Modèle
- Boîtier CMS
- Pour montage direct sur circuit imprimé
- Isolation entrée/sortie 1500V
- Selon EN55032 émis classe A sans composants supplémentaires
- Rendement jusqu'à 84%
- Résistant aux courts-circuits
- Faible coût
