Molex Port FFC/FPC Nbr total de pôles 24 Pas: 1.25 mm 39532244 1 pc(s) Tray

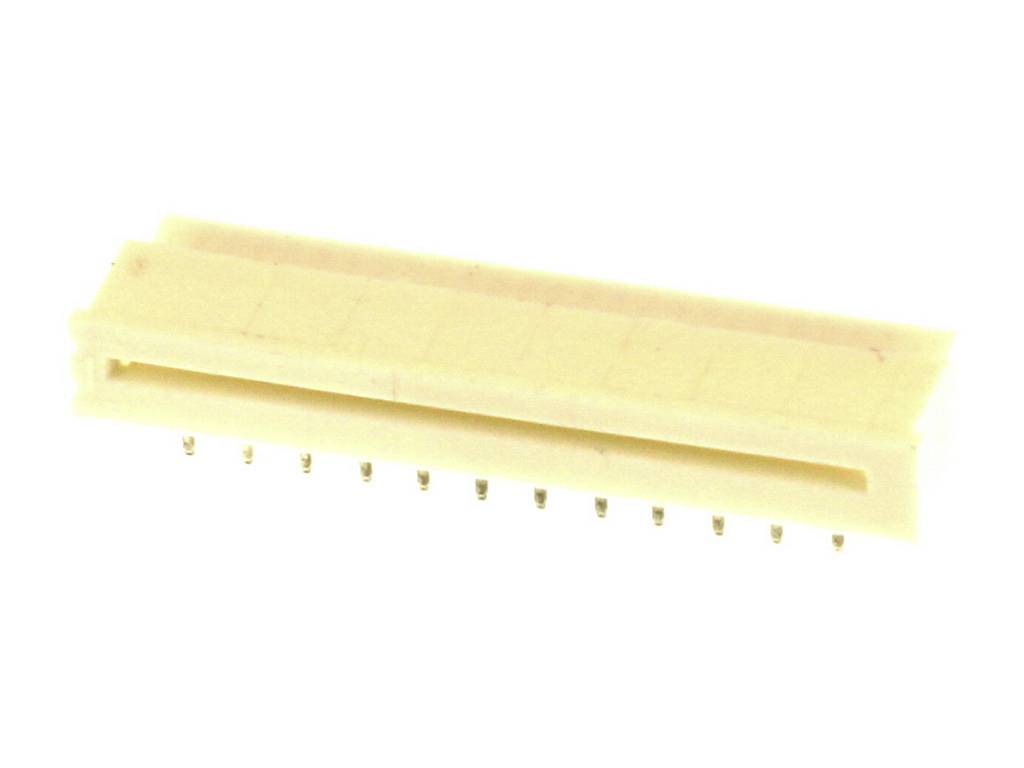

Un connecteur plat rectangulaire à broches métalliques multiples pour circuits électroniques, boîtier de couleur beige.

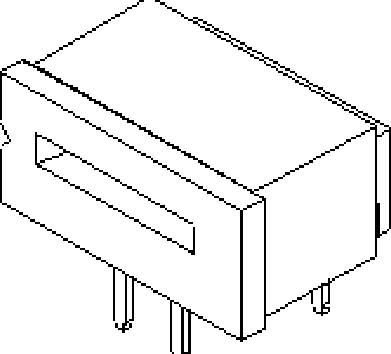

Un connecteur rectangulaire à trois broches longues sur sa face inférieure, probablement destiné à des applications électriques ou électroniques.
1/2
Photo non contractuelle
Type de produit
Port FFC/FPC
Forme
coudé
Nbr de rangées
1
Dimension grille
1.25 mm
Nbr total de pôles
24
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mar. 10 novembre
1569 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Quantité minimale de commande: 80
Pièce(s): 80
Total (2,79 € / unité(s))
2,79 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

FFC/FPC over 1 mm

  • Contenu: 1 pc(s)
  • Nbr de rangées: 1
  • Nbr total de pôles: 24

Nos services :

Caractéristiques techniques

  • Please review product datasheet for further information.
Type d'emballage

Tray

Type de produit

Port FFC/FPC

Forme

coudé

Nbr de rangées

1

Systèmes de connecteurs enfichables

Connecteur fil à carte

Dimension grille

1.25 mm

Nombre de pôles par rangée

24

Nbr total de pôles

24

Courant nominal

1 A

Courant nominal - arrondi

1 A

Contenu

1 pc(s)

Connexion

à souder

Angle de raccordement

90°

Épaisseur du revêtement coté imprimé

1.016 µm

Epaisseur du revêtement coté composants

1.016 µm

Sens d'enclenchement

à la verticale par rapport à la platine

Matériau boîtier

polyester

Référence fabricant

39532244

Couleur

naturel

Matériau du contact

bronze phosphoreux

Surface de contact coté circuit imprimé

étamé

Surface de contact coté enfichable

étamé

Tension nominale

200 V

Conforme à la norme RoHS

oui

Sens d'enfichage

à l'horizontale par rapport à la platine

Température max.

+80 °C

Température min.

-20 °C

Type

Molex MOL Micro Solutions

Numéro de la pièce

5597-24APB7F

Nom de la série

1.25MM ZIF RA FFC

Numéro de la série

05597

Documents et téléchargements

Fiche technique

Fiche technique 2448458 Molex Port FFC/FPC Nbr total de pôles 24 Pas: 1.25 mm 39532244 1 pc(s) Tray

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2448458 Molex Port FFC/FPC Nbr total de pôles 24 Pas: 1.25 mm 39532244 1 pc(s) Tray

Schéma électrique

Schéma électrique 2448458 Molex Port FFC/FPC Nbr total de pôles 24 Pas: 1.25 mm 39532244 1 pc(s) Tray

Description

1.25mm Pitch Easy-On FFC/FPC Connector, Through-Hole, Right-Angle, ZIF, Top Contact Style, 24 Circuits
