Name: N/A Siemens 3UG46151CR20
Brand: Siemens
SKU: 502500
Availability: InStock

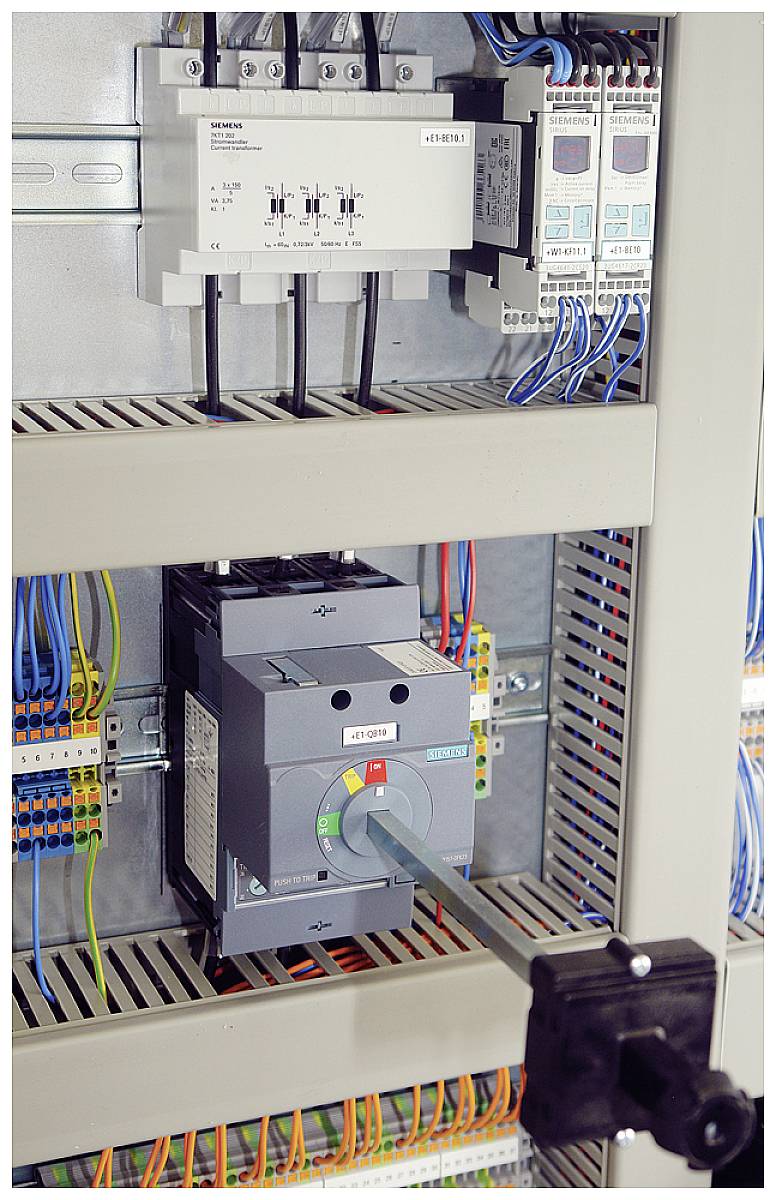

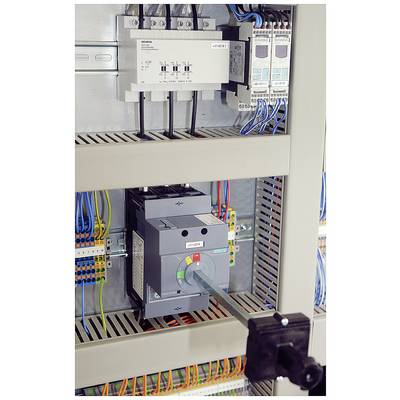

Un armoire électrique ouverte montre différents composants électriques, dont un interrupteur principal avec un bouton d'activation vert.

Dessin technique d'un appareil électronique avec ses dimensions. À gauche : vue de face avec les commandes et les ports, à droite : vue latérale avec la taille du boîtier.

1/2

Exemple d'application

Type d'emballage

Piece

Type de produit

Relais de surveillance

Fonctions

Séquence de phase

Défaillance de phase

Asymétrie

Basse tension

Surtension

Tension de fonctionnement max.

690 V/AC

Type de contact

1 inverseur (RT)

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 6 novembre

3 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (269,00 € / unité(s))

269,00 €

Prix TTC

dont 0,02 € d’éco-part

Plus que 3 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de contrôle SIRIUS 3UG4

Siemens 3UG46151CR20
Dimensions: (L x l x H) 86 x 22.5 x 92 mm

Caractéristiques techniques

Type de fixation : fixation par encliquetage

Type d'emballage: Piece

Type de produit: Relais de surveillance

Type: 3UG4615-1CR20

Fonctions: Séquence de phase
Défaillance de phase
Asymétrie
Basse tension
Surtension

Spécificités: avec protection contre les surtensions

Tension de fonctionnement: 690 V/AC

Tension de fonctionnement min.: 160 V/AC

Tension de fonctionnement max.: 690 V/AC

Tension de fonctionnement: 160 - 690 V/AC

Plage de réglage du courant (min.): 1 A

Valeur du courant d'appel (max.): 3 A

Plage de réglage (courant): 1 - 3 A

Type de contact: 1 inverseur (RT)
1 inverseur (RT)

Tension de contact (max.): 690 V/AC

Durée de vie électrique: 100 000

Durée de vie mécanique: 1 0E7

Connexion: raccord à vis

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 22.5 mm

Hauteur: 92 mm

Profondeur: 91 mm

Dim.: (L x l x H) 86 x 22.5 x 92 mm

Contenu: 1 pc(s)

Longueur: 86 mm

Sortie: 2 x 1 inverseur

: 22.5

: 92 mm

: 91 mm

: VRAI

: VRAI

: VRAI

: VRAI

: VRAI

: VRAI

: Screw connection

: 20 s

: 0.1 s

: AC

: 0

: 0

: 2

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Tension de contact (max.)

Type de contact

Fonctions

Tension de fonctionnement max.

Type d'emballage

Valeur du courant d'appel (max.)

N/A Siemens 3UG46151CR20

Code produit :502500

Livraison avant le ven. 6 novembre

3 pièce(s)Conrad Electronic

Ce produit

690 V/AC

1 inverseur (RT)

Séquence de phase

690 V/AC

Piece

3 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

269,00 €^*

N/A Siemens 3UG46141BR20

Code produit :502498

Livraison avant le mer. 18 novembre

Conrad Electronic

690 V/AC

2 inverseurs (RT)

Séquence de phase

690 V/AC

Piece

3 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

209,99 €^*

Relais de contrôle du niveau de remplissage 24 à 240 V DC/AC N/A Siemens 3UG45011AW30

Code produit :502485

Livraison avant le ven. 6 novembre

3 pièce(s)Conrad Electronic

240 V DC/AC

1 inverseur (RT)

Contrôle du niveau de liquide

240 V/DC

Piece

3 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

295,00 €^*

Relais de contrôle pour Cos phi et énergie active 90 à 690 V/AC N/A Siemens 3UG46411CS20

Code produit :502512

Livraison avant le ven. 13 novembre

87 pièce(s)Conrad Electronic

690 V/AC

1 inverseur (RT)

Surveillance Cos Phi

690 V/AC

Piece

10 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

305,00 €^*

Relais de contrôle pour courant monophasé 24 à 240 V DC/AC N/A Siemens 3UG46221AW30

Code produit :502521

Livraison avant le ven. 6 novembre

34 pièce(s)Conrad Electronic

240 V DC/AC

1 inverseur (RT)

Monophasé

240 V/DC

Piece

15 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

359,00 €^*

Relais de contrôle pour tensions monophasées 24 à 240 V DC/AC N/A Siemens 3UG46311AW30

Code produit :502508

Livraison avant le ven. 6 novembre

3 pièce(s)Conrad Electronic

1 inverseur (RT)

Monophasé

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

194,99 €^*

Relais de contrôle pour tensions secteur et triphasées 160 à 690 V/AC N/A Siemens 3UG45131BR20

Code produit :502497

Livraison avant le ven. 6 novembre

3 pièce(s)Conrad Electronic

2 inverseurs (RT)

Séquence de phase

690 V/AC

3 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

184,99 €^*

Relais de contrôle vérifiant que le régime est atteint et non dépassé 24 à 240 V DC/AC N/A Siemens 3UG46511AW30

Code produit :502513

Livraison avant le mer. 18 novembre

Conrad Electronic

1 inverseur (RT)

Avertissement d'une vitesse de rotation trop faible

240 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

315,00 €^*

Relais de contrôle pour tensions monophasées 24 V DC/AC N/A Siemens 3UG46321AA30

Code produit :502509

Indisponible

Conrad Electronic

1 inverseur (RT)

Monophasé

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

184,99 €^*

Relais de contrôle pour tensions monophasées Siemens 3UG46321AW30 24 à 240 V DC/AC

Code produit :502511

Indisponible

Conrad Electronic

1 inverseur (RT)

Monophasé

240 V/DC

Piece

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

209,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 502500 N/A Siemens 3UG46151CR20

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502500 N/A Siemens 3UG46151CR20

Description

Les relais de contrôle SIRIUS 3UG4 permettent une protection optimale des machines et des systèmes, installés en fixe contre les surtensions et les sous-tensions. Ils peuvent opérer un contrôle complet du réseau pour les systèmes transportables. Les relais 3UG4 contrôlent aussi la charge moteur et la fonctionnalité d'appareils électriques en mesurant le courant, le cos phi et la puissance réelle. Même les grandeurs non électriques, comme les niveaux ou les vitesses de rotation moteur, peuvent être contrôlées par les relais 3UG4.

Caractéristiques particulières : Utilisable avec les réseaux du monde entier grâce à sa plage de tension, affichage permanent de la valeur actuelle et du type de défaut pour les versions numériques, bornes démontables, largeur réduite
