OBO Bettermann 3498693 3498693 Boulon d'ancrage 110.00 mm 1 pc(s)

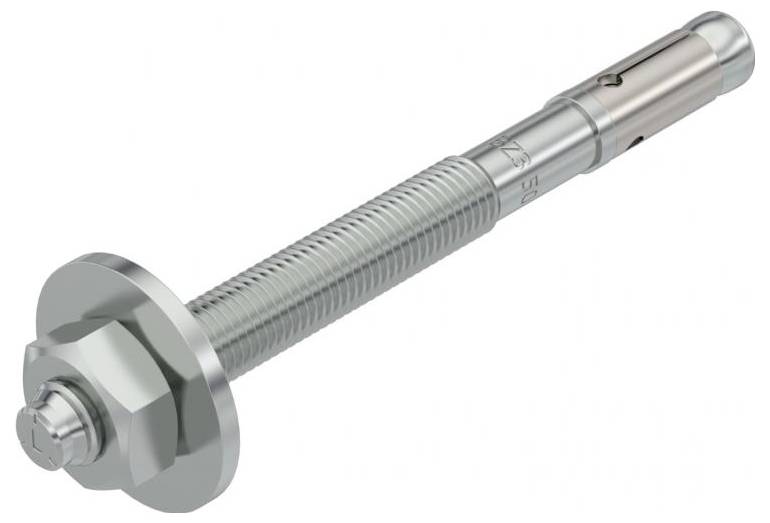

Un boulon d'ancrage métallique à tête hexagonale, avec une large rondelle et un manchon d'expansion, utilisé pour fixer des objets sur des surfaces en béton ou en maçonnerie.
Dessin technique d'un boulon avec écrou hexagonal M10. Longueur totale 110 mm, diamètre de tête 30 mm. Vue latérale avec cotes.
1/2
EAN :
Ref. fabricant :
Code produit :
Livraison avant le mer. 25 novembre
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (7,99 € / unité(s))
7,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Ancrage : ancrage d'expansion
  • Modèle d'ancrage : filetage extérieur
  • Dispositif de fixation : écrou
  • Système de vissage : six pans extérieurs
  • Matériau de l'armature : acier
  • Armature de protection de surface : galvanisée/électrolytique
  • Matériau du manchon : acier
  • Manchon de protection de surface : galvanisé/zingué électrolytiquement
  • Avec col : non
  • Type de filetage : métrique
  • Cote de filetage (métrique) : 10
  • Dimension du filetage (impérial) Imperial : 3/8 pouces
  • Longueur du filetage 65 mm
  • Longueur : 110 mm
  • Diamètre du trou de perçage : 10 mm
  • Profondeur du trou min. : 71 mm
  • Montage traversant : non
  • Montage enfichable : oui
  • Montage à distance : non
  • Profondeur d'ancrage effective : 60 mm
  • Ouverture max. du clip : 50 mm
  • Type de béton : béton non écru
  • Adapté pour les creux en béton : non
  • Ouverture de clé 17 mm
  • Nombre d'écrous : 1
  • Nombre de disques : 1
  • Résistant au feu : oui
  • Classe de protection contre l'incendie selon en 13501-2: Autres
  • ETA évaluation du tremblement de terre : C1 et C2
Diamètre

10 mm

Type de produit

Boulon d'ancrage

Matériau

acier

Longueur

110.00 mm

Ø de vis

10 mm

Dim.

(Ø x H) 10 mm x 110 mm

Adapté pour

Béton

Contenu

1 pc(s)

Caractéristiques

avec écrou

Propriété du matériau

étamé par galvanisation

Hauteur

110 mm

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3134059 OBO Bettermann 3498693 3498693 Boulon d'ancrage 110.00 mm 1 pc(s)

Description

Ancrage de boulon BZ3 pour l'ancrage de charges moyennes à lourdes dans du béton fissuré ou non. Adapté pour des charges élevées avec de faibles distances de bord et d'axe. À frapper.
Évaluation technique européenne ETA-19/0619, avec valeurs caractéristiques en cas d'incendie jusqu'à la résistance au feu R 120.
Preuve de l'aptitude aux agents sismiques, catégories C1 et C2.
Autorisation de choc de l'Office fédéral de protection de la population, Berne, Suisse.

Ce texte a été traduit par une machine.
