Name: Palier à semelle HTB SBPP 202 Ø de perçage 15 mm Écartement des trous 68 mm 1 pc(s)
Brand: HTB
SKU: 197102
Availability: InStock

Boîtier de roulement avec roulement à billes intégré, en métal, argenté, sur fond blanc. Adapté aux applications mécaniques.

Boîtier de palier en métal avec roulement à billes monté, à côté un emballage de produit portant l'inscription 'High Technology Bearings'.

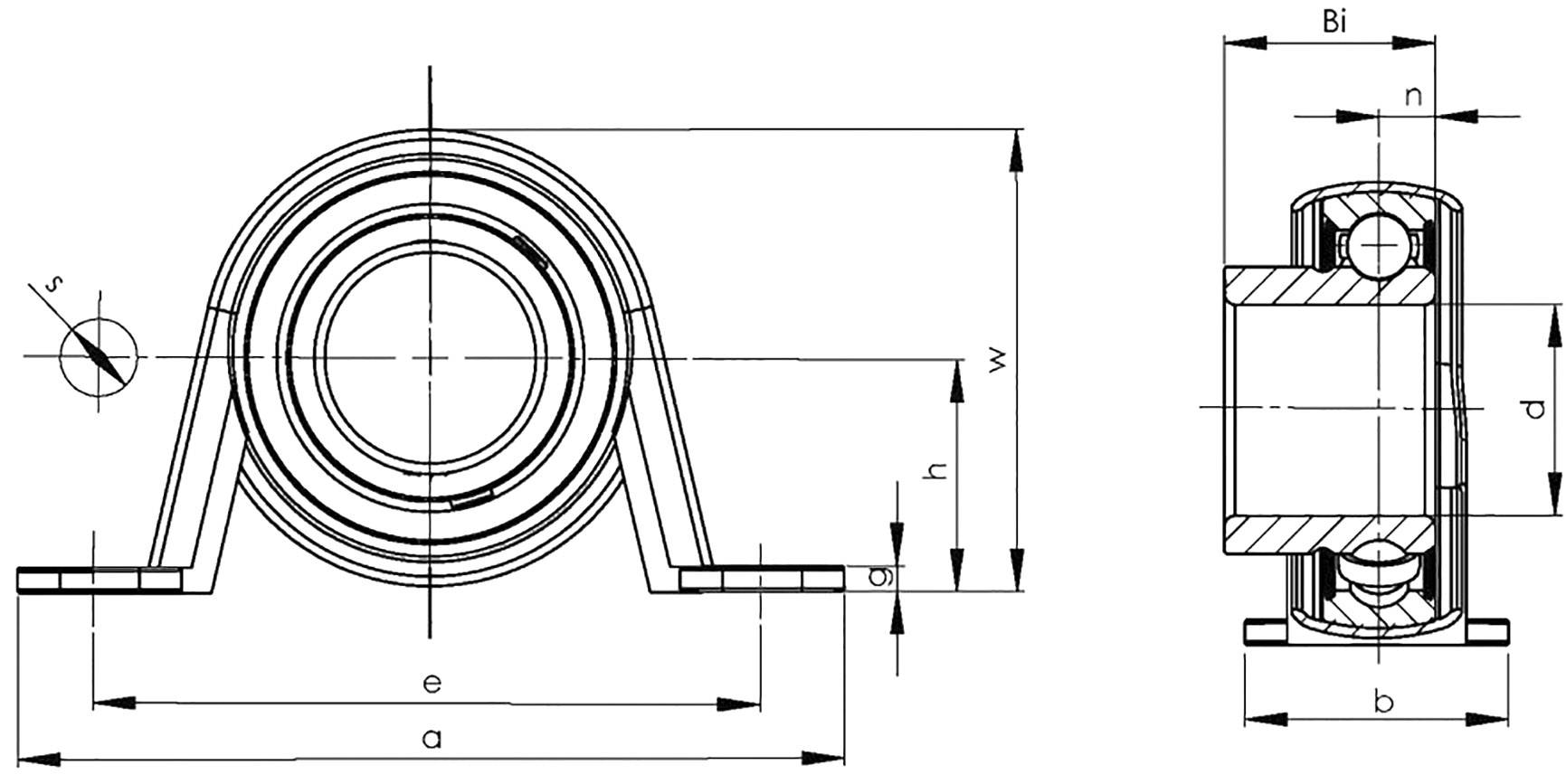

Dessin technique d'un bloc de palier avec dimensions : a, b, h, w, d. Vue de face et coupe transversale à droite. Composants principaux représentés en détail.

1/3

Photo non contractuelle

Type de produit

Palier à semelle

Ø de perçage

15 mm

Matériau du boîtier

Tôle d'acier

Type

SBPP 202

Charge du boîtier autorisée

220 kg

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 5 novembre

24 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (6,49 € / unité(s))

6,49 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Palier à semelle SBPP 202

HTB SBPP 202
Contenu: 1 pc(s)

Caractéristiques techniques

Type: SBPP 202

Type de produit: Palier à semelle

Ø de perçage: 15 mm

Charge du boîtier autorisée: 220 kg

Matériau du boîtier: Tôle d'acier

Dim.: (h x a x E x b x s x g x w x nB) 22.2 x 86 x 68 x 25 x 9.5 x 3.5 x 43.8 x 6

Poids: 0.16 kg

Écartement des trous: 68 mm

Dimensions: (h x a x E x b x s x g x w x nB) 22.2 x 86 x 68 x 25 x 9.5 x 3.5 x 43.8 x 6 mm

Capacité de charge dynamique (radial): 7500 N

Capacité de charge statique (radial): 4550 N

Documents et téléchargements

Fiche technique

Fiche technique 197102 Palier à semelle HTB SBPP 202 Ø de perçage 15 mm Écartement des trous 68 mm 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 197102 Palier à semelle HTB SBPP 202 Ø de perçage 15 mm Écartement des trous 68 mm 1 pc(s)

Description

Pour des roulements simples comme par ex. dans des machines agricoles, installations de convoyage, engins de chantier. L'unité SBBP est composée d'un palier étanche et d'un boîtier de palier support en tôle d'acier. La fixation de l'axe s'effectue à l'aide de vis sans tête au niveau de la bague intérieure. Grâce à la surface extérieure sphérique du palier, les erreurs d'alignement au niveau de l'arbre peuvent être compensées.
