Photo non contractuelle
1/3
Photo non contractuelle

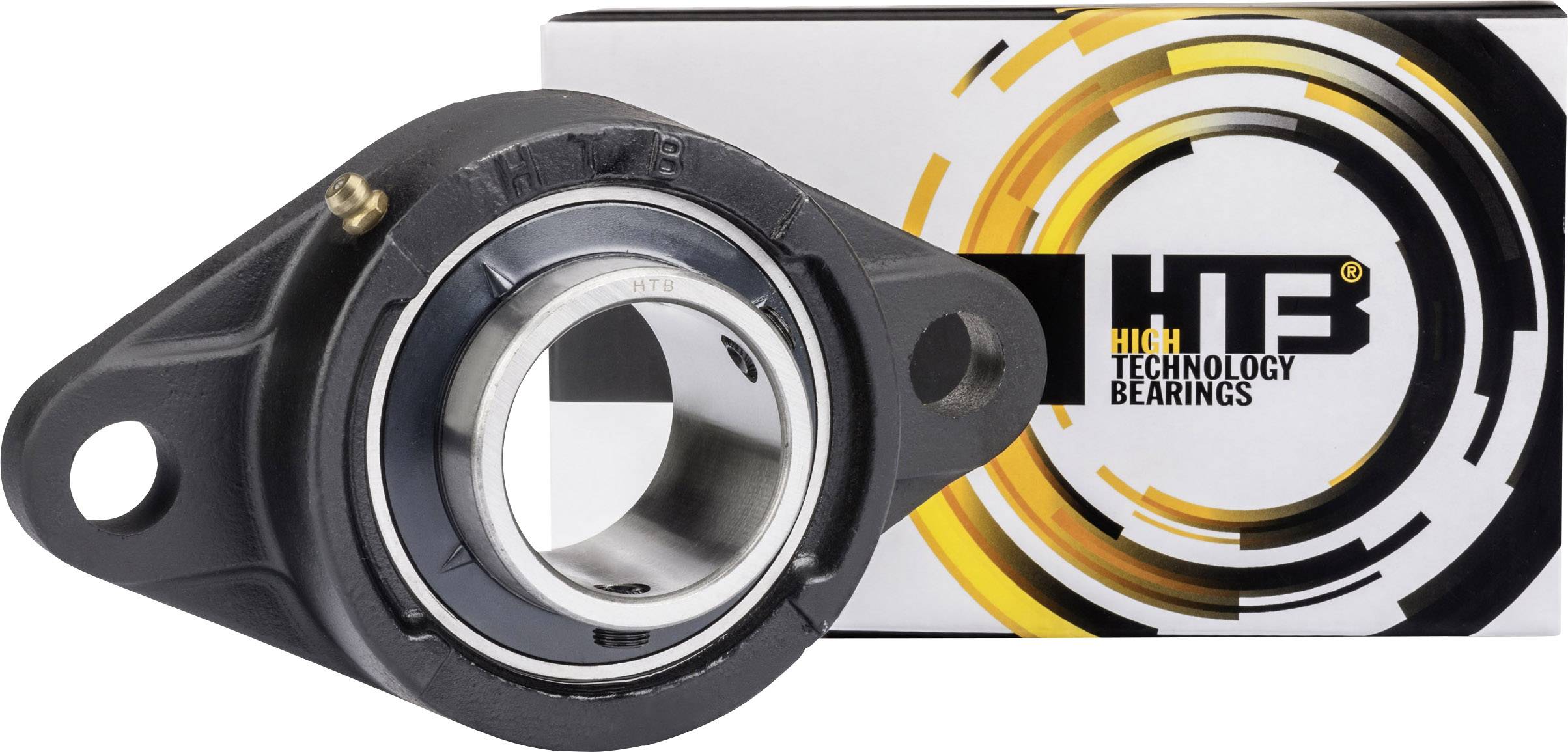

Palier HTB UCFL 205 Ø de perçage 25 mm Écartement des trous 99 mm 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Palier
Ø de perçage
25 mm
Matériau du boîtier
Fonte grise
Type
UCFL 205
Dim.

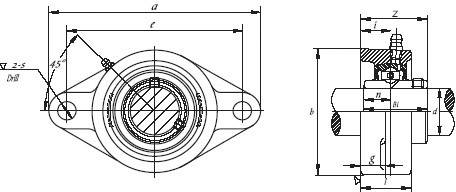

(A x b x e x i x g x l x s x Z uc x n uc) 130 x 68 x 99 x 16 x 13 x 27 x 16 x 35.7 x 14.3 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
9,16 €
3
6% = 0,53 €
8,63 €
5
8% = 0,73 €
8,43 €
10
10% = 0,88 €
8,28 €
25
11% = 1,03 €
8,13 €
50
13% = 1,21 €
7,95 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (9,16 € / unité(s))
9,16 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Palier UCFL
- HTB UCFL 205
- Contenu: 1 pc(s)
Caractéristiques techniques
- Type
UCFL 205
- Type de produit
Palier
- Ø de perçage
25 mm
- Matériau du boîtier
Fonte grise
- Dim.
(A x b x e x i x g x l x s x Z uc x n uc) 130 x 68 x 99 x 16 x 13 x 27 x 16 x 35.7 x 14.3 mm
- Poids
0.6 kg
- Écartement des trous
99 mm
- Dimensions
(A x b x e x i x g x l x s x Z uc x n uc) 130 x 68 x 99 x 16 x 13 x 27 x 16 x 35.7 x 14.3 mm
- Largeur
68 mm
- Capacité de charge dynamique (radial)
11000 N
- Capacité de charge statique (radial)
7100 N
Documents et téléchargements
Fiche technique
Fiche technique 197036 Palier HTB UCFL 205 Ø de perçage 25 mm Écartement des trous 99 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 197036 Palier HTB UCFL 205 Ø de perçage 25 mm Écartement des trous 99 mm 1 pc(s)
Description
Pour des roulements simples comme par ex. dans des machines agricoles, installations de convoyage, engins de chantier. L'unité UCFL est composée d'un palier étanche et d'un boîtier de palier à bride en fonte. La fixation de l'axe s'effectue à l'aide de vis sans tête au niveau de la bague intérieure. Grâce à la surface extérieure sphérique du palier, les erreurs d'alignement au niveau de l'arbre peuvent être compensées.
Avertissement
Les paliers de boîtier ont des inserts de roulement avec bague extérieure sphérique (bombée). Le siège du boîtier est sphérique. Par conséquent, les paliers de boîtier sont alignés, les défauts d'angle sont compensés.
L'insert de roulement peut s'aligner dans le boîtier jusqu'à 4°- 6°.
Le roulement du boîtier se règle automatiquement lors du montage des deux extrémités de l'arbre. Par conséquent, il n'est pas nécessaire que les unités soient parfaitement alignées dans l'état de livraison.
