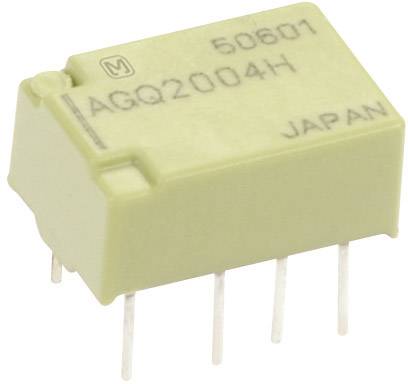

Panasonic AGQ2104H Relais pour circuits imprimés 4.5 V/DC 1 A 2 inverseurs (RT) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
4.5 V/DC
Type de commande
bistable, 1 bobine
Type de contact
2 inverseurs (RT)
Tension de contact (max.)
110 V/DC
125 V/AC
Fiche technique (PDF)
Nombre
Total (1,66 € / unité(s))
1,66 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Relais pour circuits imprimés
- Type
AGQ2104H
- Tension nominale de la bobine
4.5 V/DC
- Tension de fonctionnement (min.)
3.38 V/DC
- Tension de fonctionnement (max.)
6.75 V/DC
- Type de commande
bistable, 1 bobine
- Résistance (bobine)
202.5 Ω

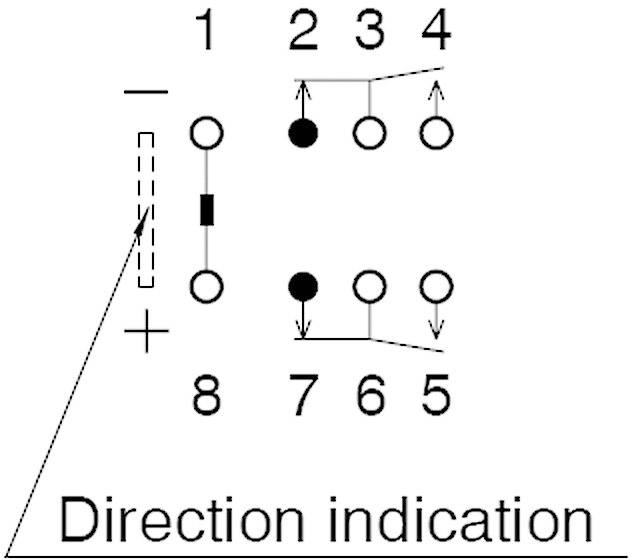

- Type de contact
2 inverseurs (RT)
- Matériau du contact
AgPd + Au
- Tension de contact (max.)
110 V/DC
125 V/AC
- Courant de commutation (max.)
1 A
- Puissance de coupure max.
30 W
37.5 VA
- Connexion
pin à souder
- Température min.
-40 °C
- Température max.
+85 °C

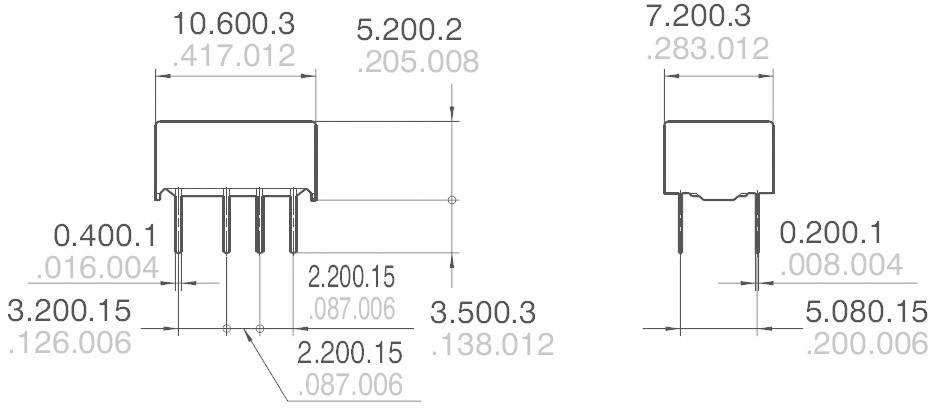

- Longueur
10.6 mm
- Largeur
7.2 mm
- Hauteur
5.2 mm
- Dim.
(L x l x H) 10.6 x 7.2 x 5.2 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 504835 Panasonic AGQ2104H Relais pour circuits imprimés 4.5 V/DC 1 A 2 inverseurs (RT) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 504835 Panasonic AGQ2104H Relais pour circuits imprimés 4.5 V/DC 1 A 2 inverseurs (RT) 1 pc(s)
Description
Relais de signalisation ultra-miniature, extrêmement compact et plat, doté d'une petite surface pour une implantation haute densité. Rigidité diélectrique très élevée conformément à la norme Bellcore. Application: télécommunications, électronique grand public, techniques de mesure, de sécurité et médicale.
Avertissement
Homologations: UL, CSA, BSI.
