Panasonic TXS212 Relais pour circuits imprimés 12 V/DC 1 A 2 inverseurs (RT) 1 pc(s)

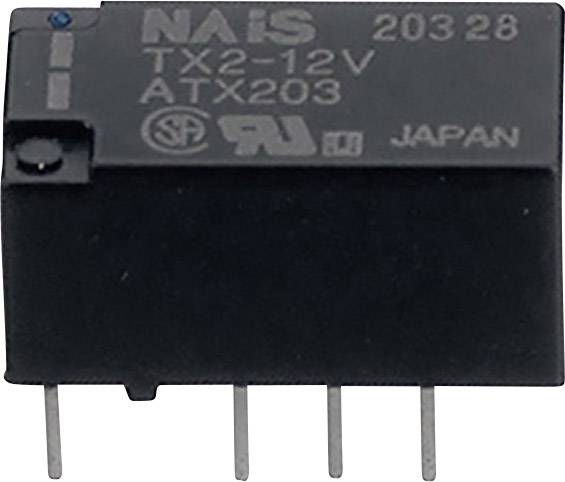

'Relais rectangulaire noir avec l'inscription : NAIS, TX2-12V, ATX203, 20328, Japon. Quatre broches métalliques en bas. Composant électronique.'
Dessin technique d'une grille perforée rectangulaire avec dimensions : Longueur 16,14 mm, Largeur 9,84 mm, Diamètre des trous Ø 1,0 mm.
Symbole de schéma électrique avec dimensions pour un composant électrique. Vue de dessus à gauche, vue latérale à droite. Les dimensions indiquent la hauteur et la largeur en millimètres.
Diagramme d'un schéma électrique avec des bornes marquées et l'étiquette 'Indication de direction', connectée à la borne 12.
1/4
Photo non contractuelle
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
12 V/DC
Type de commande
monostable, 1 bobine
Type de contact
2 inverseurs (RT)
Tension de contact (max.)
110 V/DC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Indisponible
Vente et expédition :
Conrad ElectronicCGV
Total (4,49 € / unité(s))
4,49 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit

Relais pour circuits imprimés

Type

TXS212

Tension nominale de la bobine

12 V/DC

Tension de fonctionnement (min.)

9.6 V/DC

Tension de fonctionnement (max.)

18 V/DC

Type de commande

monostable, 1 bobine

Résistance (bobine)

2880 Ω

Type de contact

2 inverseurs (RT)

Matériau du contact

Ag + Au

Tension de contact (max.)

110 V/DC

Courant de commutation (max.)

1 A

Puissance de coupure max.

30 W

Connexion

pin à souder

Température min.

-40 °C

Température max.

+70 °C

Longueur

7.4 mm

Largeur

15 mm

Hauteur

8.2 mm

Dim.

(L x l x H) 7.4 x 15 x 8.2 mm

Contenu

1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 504879 Panasonic TXS212 Relais pour circuits imprimés 12 V/DC 1 A 2 inverseurs (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504879 Panasonic TXS212 Relais pour circuits imprimés 12 V/DC 1 A 2 inverseurs (RT) 1 pc(s)

Description

Relais de signaux compacts avec haute résistance diélectrique. Utilisation : télécommunication, électronique industrielle, automatisation, techniques de mesure, de sécurité et médicales.

Avertissement

Homologations : UL, CSA, BSI.
