PCE Instruments LM-FL250-HM2 Testeur de champ magnétique avec fonction d'analyseur de données

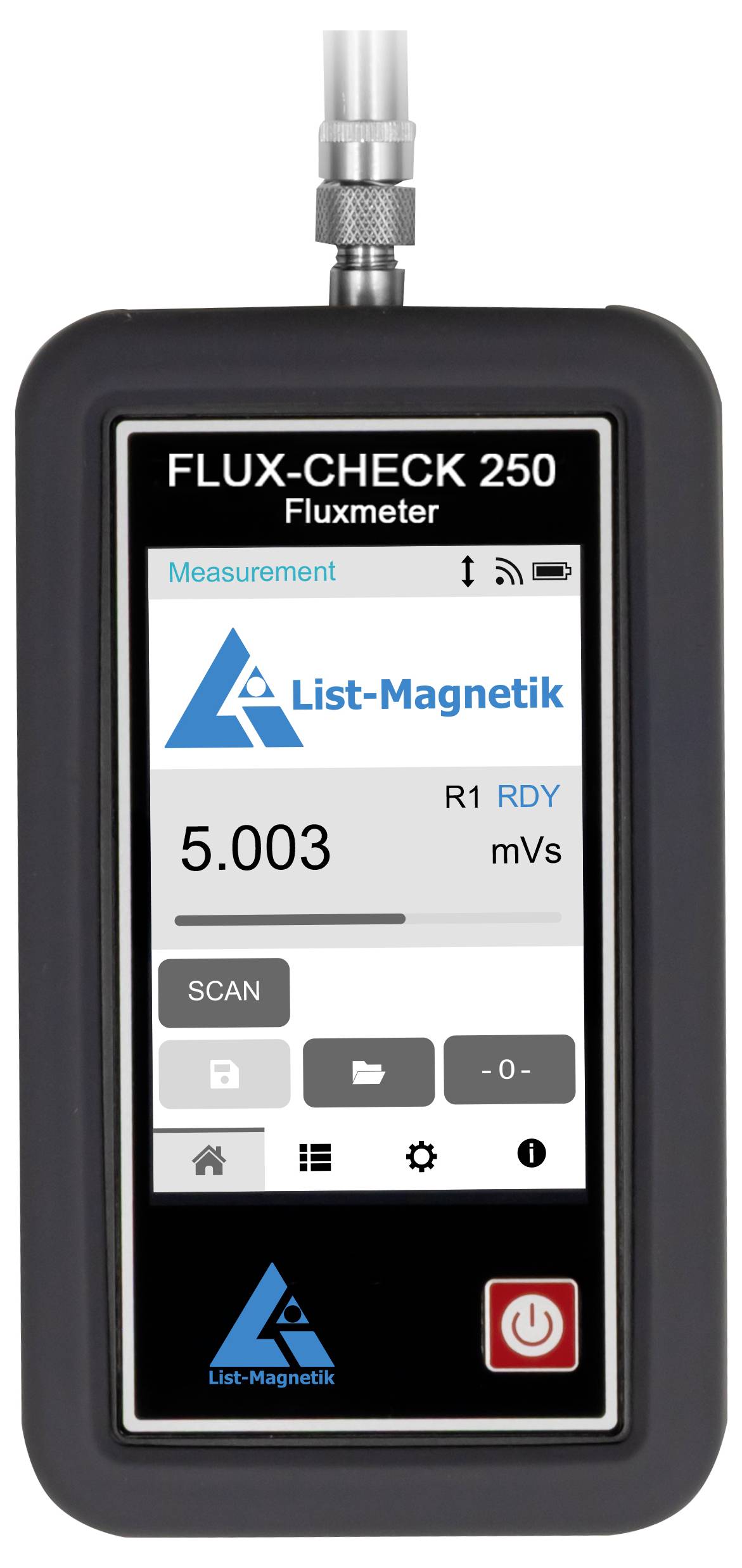

Le Fluxmeter List Magnetics FLUX-CHECK 250 est un nouvel appareil de mesure portatif pour déterminer le flux magnétique Phi d'un système magnétique ou d'un aimant unique. Cet appareil innovant offre une possibilité précise de test des matériaux ferromagnétiques et est Ideal pour l'analyse des matériaux et l'essai des matériaux dans diverses applications.

Pour tester un aimant permanent ou un système magnétique, il est essentiel de savoir quelle est la qualité magnétique et quelle est la magnétisation de l'aimant. La mesure de l'intensité du champ magnétique à l'aide d'un magnétomètre n'est possible que ponctuellement et ne tient pas compte du volume de l'aimant. Cette tâche est assurée par un fluoromètre avec bobine de porte-casque qui permet une mesure précise et volumétrique de l'ensemble du champ magnétique.

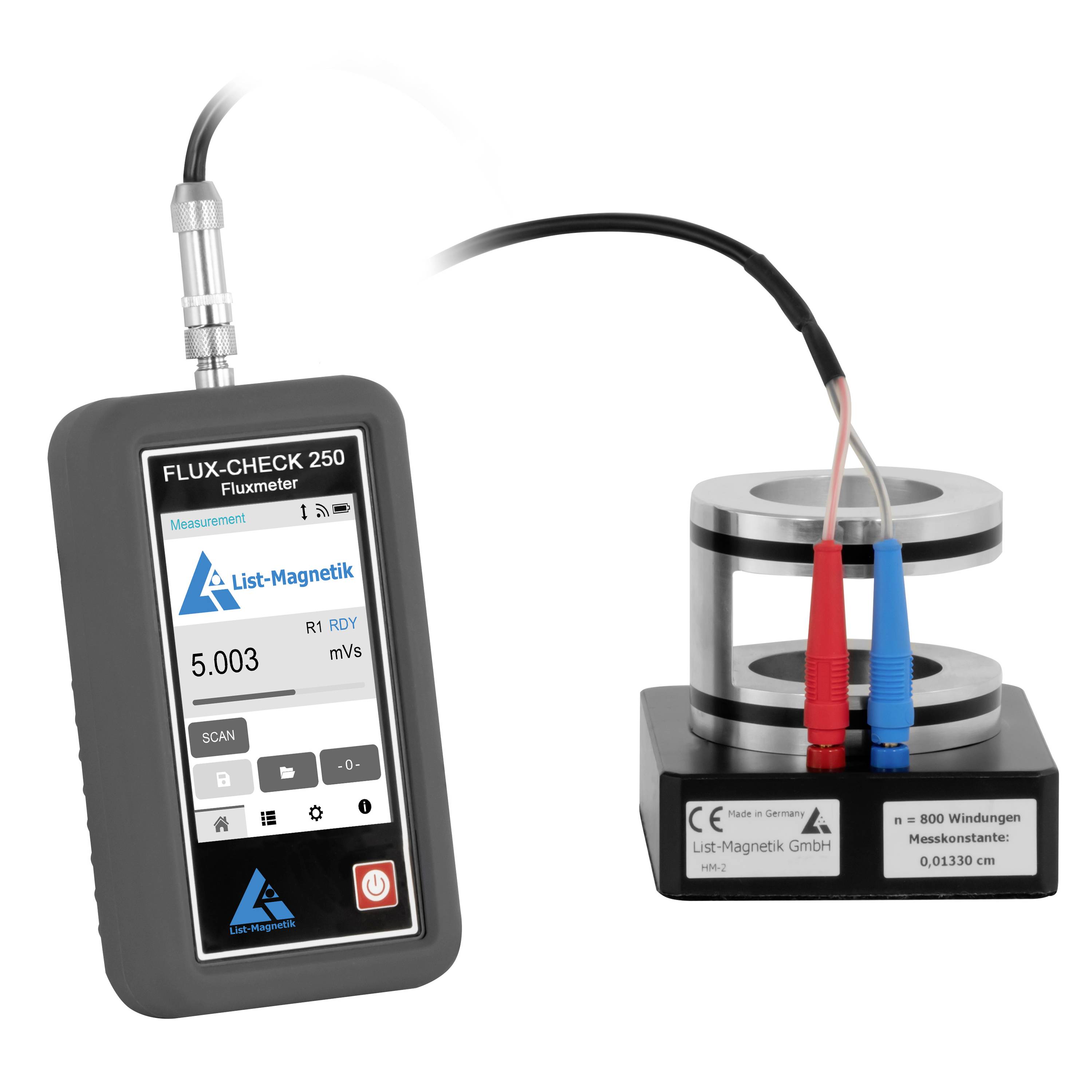

En combinaison avec la bobine instantanée HM-1 List Magnétique Helmholtz, le flux magnétique des aimants permanents peut être déterminé très précisément, car le volume total de l'aimant est mesuré indépendamment de la position. L'effet de l'aimant sur la bobine est déterminé sous forme de tension électrique et converti en valeur de flux (ou flux). Outre la bobine instantanée HM-1 de Helmholtz, tous les types de bobines ou de sondes à bobines peuvent être raccordés à l'appareil, WAS permet une grande flexibilité dans les essais de matériaux ferromagnétiques et l'analyse des matériaux.

La saisie de la courbe d'impulsion enregistrée de la mesure du débit donne une surface qui détermine la valeur du flux en tant qu'intégrale. Cette surface est traitée sous forme de représentation graphique sur le panneau tactile LCD avec une résolution de 320x480 pixels, et la valeur de flux correcte est calculée à partir de ce dernier. Techniquement parlant, le Fluxmeter FLUX-CHECK 250 est un intégrateur de tension analogique électronique.

Une dérive qui présente de nombreux fluormètres après la mise en marche et qui entraîne un temps d'attente plus long jusqu'à la première mesure ou qui doit être compensée à plusieurs reprises au cours de la série de mesures ne se produit pas avec le FLUX-CHECK 250. Au lieu de cela, une valeur de déclenchement est spécifiée à partir de laquelle la mesure commence, la valeur de dérive précédente étant automatiquement prise comme valeur. Immédiatement après la mise sous tension, l'appareil est prêt à mesurer, WAS permet un contrôle rapide et fiable des matériaux et une analyse des matériaux, sans perte de temps due à une compensation constante de la dérive.

En plus du flux magnétique Phi, d'autres informations sur la bobine et l'aimant mesuré peuvent être enregistrées dans le fluormètre. Ces données peuvent être utilisées pour calculer des déclarations supplémentaires qui prennent en charge l'analyse des matériaux et le contrôle précis des matériaux des aimants permanents et d'autres systèmes magnétiques.
Le nombre de tours de la bobine (s) - à partir de laquelle le "flux réel" est calculé
La constante de bobine de la bobine Helmholtzbobine, à partir de laquelle on calcule le "moment magnétique"
Le volume de l'aimant, à partir de laquelle la densité de flux B est calculée

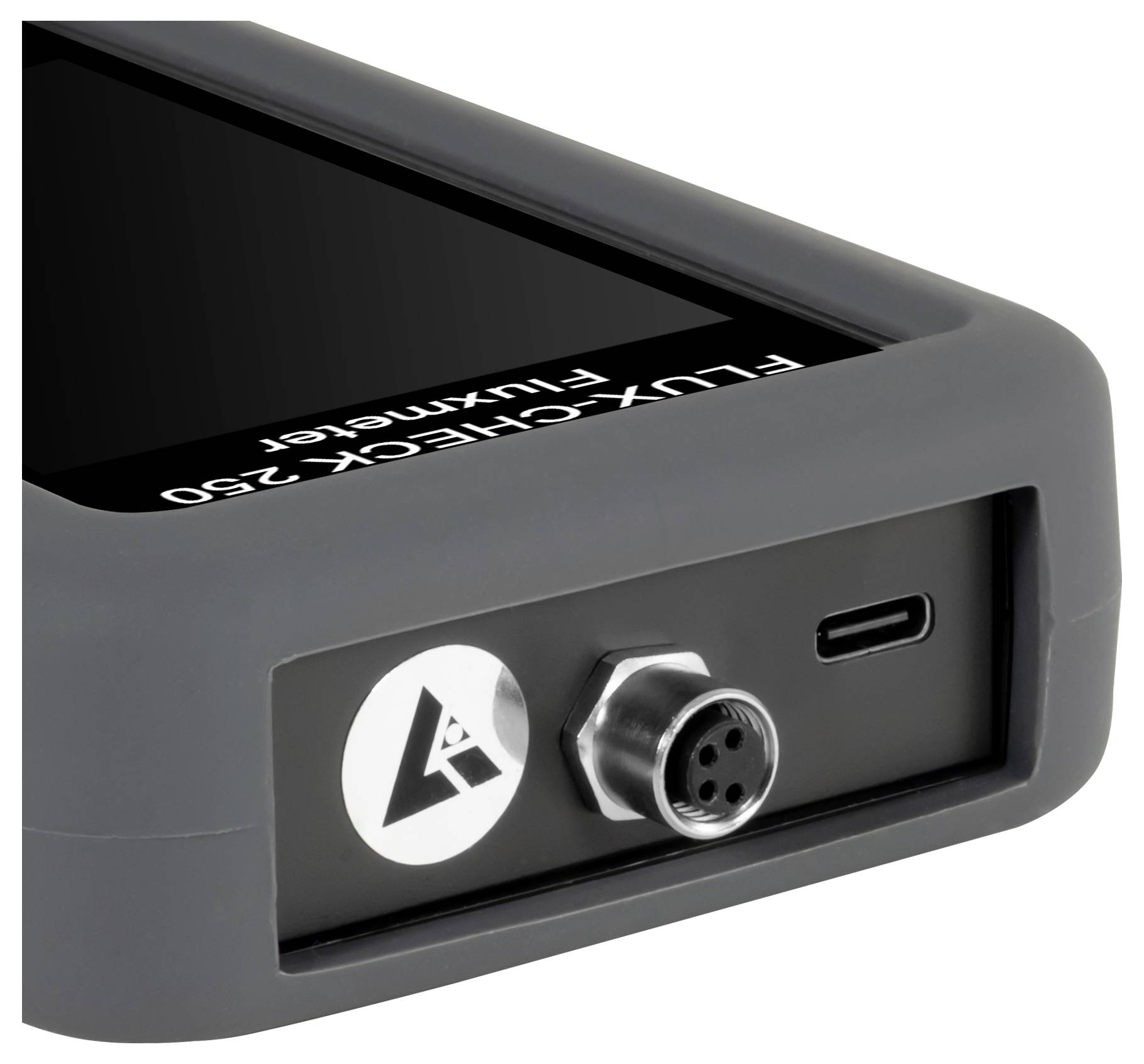

L'appareil vous soutient grâce à une mémoire flexible des valeurs de mesure, un affichage numérique et analogique combiné ainsi que la mesure des valeurs de pointe. Grâce à l'interface Bluetooth sans fil, les données peuvent être transférées à un PC Windows ainsi qu'à des applications pour Android et iOS. L'interface USB permet de connecter l'appareil en continu à une source d'alimentation externe.

Une interface SCPI est mise en œuvre sur le Fluxmeter, qui permet à l'appareil d'effectuer des mesures et de fournir des valeurs de mesure à distance en fonctionnement linéaire. La connexion se fait via USB, ce qui garantit simultanément l'alimentation électrique et garantit un fonctionnement continu.
