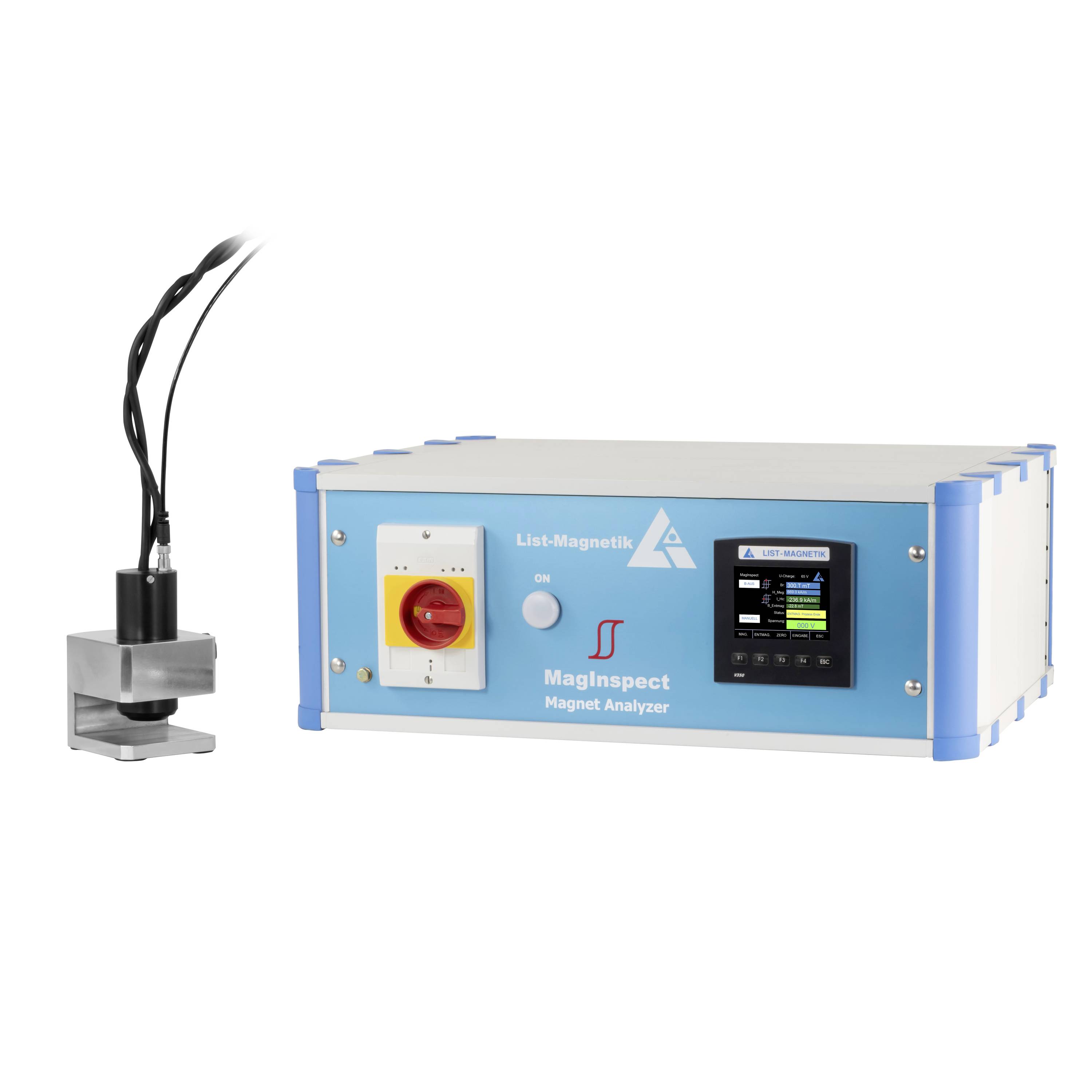

PCE Instruments LM-MAGINSPECT Analyseur de champ magnétique

L'analyseur magnétique (Permagraph), un testeur économique pour mesurer la courbe d'hystérésis des matériaux magnétiques durs, offre une grande précision de mesure et est presque comparable à un permagraph en termes de précision.
MagInspect est particulièrement adapté à l'étude de matériaux magnétiques permanents tels que les matériaux magnétiques en AlNiCo, ferrite, SmCo ou néodyme. Il fournit une mesure précise de la courbe d'hystérésis et prend en charge les tests de matériaux et l'analyse des matériaux de ces matériaux magnétiques spécialisés.

L'analyseur magnétique (permagraph) peut remplacer un permagraphène qui détermine les propriétés magnétiques des matériaux. De plus, MagInspect est un appareil de test abordable et facile à utiliser qui peut enregistrer la courbe de magnétisation et de démagnétisation à l'aide d'un procédé à impulsions. Le calculateur et la sonde de mesure externe à impulsions sont équipés d'une électronique de mesure innovante qui permet une mesure précise et fiable de la courbe de magnétisation et de démagnétisation. Un avantage particulier de MagInspect est que la géométrie de l'objet à mesurer est largement libre, tandis que la mesure avec un permagraph nécessite des géométries magnétiques spéciales.

Les applications typiques de MagInspect sont :
- Contrôle des matériaux et contrôle de qualité
- Détermination des propriétés magnétiques des matériaux
- Recherche et développement
- Étudier de nouveaux matériaux/alliages pour des propriétés magnétiques
- Contrôle de production
- Surveillance de la magnétisation des composants pendant la fabrication
- Documentation
- Enregistrement de la courbe d'hystérésis dans la fabrication magnétique

Paramètres de mesure chez MagInspect :
- Champ coercitif (I_HC) : force de champ magnétique nécessaire pour réduire la magnétisation d'un matériau
- Rémanence (Br): Magnétisation résiduelle qui reste dans un matériau après le retrait du champ magnétique externe
- Magnétisation de saturation (MS) : magnétisation maximale réalisable d'un matériau
- Boucle d'hystérésis: Courbe, représente la relation entre la force du champ magnétique et la magnétisation


La sonde de mesure à impulsions est équipée d'une sonde à réverbération intégrée qui dispose d'une électronique de mesure nouvellement développée. Celle-ci peut enregistrer avec une fréquence allant jusqu'à 10 KHz les valeurs mesurées de la sonde Hall avec une précision élevée avec un convertisseur A/D 16 bits. Dans le même temps, une bobine ponctuelle de magnétisation et de démagnétisation est intégrée, ce qui génère les impulsions de magnétisation et de démagnétisation. Le calculateur génère les impulsions individuelles, tandis que l'électronique de mesure de la sonde enregistre avec précision l'intensité magnétique de pointe (valeur H) et la valeur de flux (valeur B) du matériau magnétique.
Le processus de mesure complet est automatique, avec 10-13 impulsions pour le processus de magnétisation et le processus de démagnétisation. Dans le calculateur, le matériau magnétique peut être sélectionné pour utiliser les bons paramètres.
Le calculateur génère la courbe d'hystérésis par étapes individuelles sur la base des valeurs H et B individuelles, qui est affichée sur l'écran couleur. La force coercitive IHcI_HcIHc et la rémanence BrB_RBR sont des résultats directs de la courbe d'hystérésis et fournissent des informations importantes pour l'analyse magnétique des matériaux et les essais des matériaux.
Après la fin de l'expiration complète, les valeurs peuvent être transférées vers Microsoft Excel. Microsoft Excel fournit la fonction d'importation DataStreamer, qui permet d'importer des données directement à partir du calculateur. Une fonction de spline mathématique implémentée dans un Makro Excel calcule et affiche une courbe d'hystérésis précise.

Méthode rapide pour déterminer les valeurs I_HC et Br sans courbe d'hystérésis en mode manuel

L'analyseur magnétique (permagraph) offre en outre la possibilité d'un procédé rapide pour comparer les valeurs HC d'un matériau pour le contrôle de qualité en série. Ce procédé permet un contrôle efficace et précis des matériaux dans la fabrication afin d'évaluer rapidement les propriétés magnétiques des matériaux et d'assurer la qualité.
Le procédé rapide permet de déclencher manuellement une impulsion de magnétisation et de démagnétisation adaptée au matériau magnétique. En conséquence, la valeur I_HC (force coercitive) et la valeur Br (rémanence) sont directement affichées sur le calculateur.

Avantages MagInspect par rapport au Permagraph
Le procédé d'impulsion atteint avec la petite sonde des intensités de champ très élevées nécessaires à la saturation du matériau. Cette haute précision permet un contrôle précis des matériaux et une analyse des propriétés magnétiques des matériaux, en particulier pour les matériaux magnétiques de petite taille ou de forme complexe.
Aucun joug de magnétisation externe complexe avec des inserts de polarité spéciaux pour différentes géométries magnétiques n'est nécessaire. Cela simplifie le contrôle des matériaux et l'analyse des matériaux, car la sonde génère directement les impulsions de magnétisation et de démagnétisation nécessaires, sans avoir besoin d'équipements supplémentaires.
La méthode d'impulsion ne nécessite aucune bobine de compensation pour déterminer la valeur B du matériau magnétique, car chaque impulsion s'estompe complètement et aucun champ d'excitation n'est présent lors de la mesure B.
La petite sonde de mesure à impulsions est largement indépendante de la géométrie de l'aimant, de sorte que même les aimants extérieurs peuvent être mesurés sans problème sur les rotors.
L'analyseur magnétique est également beaucoup moins cher qu'un permagraph et offre une solution efficace pour le contrôle des matériaux magnétiques et l'analyse des matériaux.
