PCE Instruments LM-MP-RC400 Analyseur de champ magnétique
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3 957,50 €
3
2% = 96,57 €
3 860,93 €
5
3% = 134,95 €
3 822,55 €
10
4% = 160,67 €
3 796,83 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3 957,50 € / unité(s))
3 957,50 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. LM-MP-RC400
- PCE Instruments LM-MP-RC400
- Contenu: 1 pc(s)
Caractéristiques techniques
- Champ magnétique DC
- Plage de mesure : 0 ...14 pH 40000 a/cm
- Résolution 0,1 A/cm
- Précision ± 1 A/cm à 50 A/cm, ± 2 % v.MW à partir de 50 A/cm
- Champ magnétique DC
- Plage de mesure -4000 ... +4000 Mt
- Résolu 0,01 Mt
- Précision ±0,13 Mt à 6,28 Mt,± 2 % v.MW à partir de 6,28 Mt
- Sensor
- DÉSIGNATION LM-MP-PM4-TR
- Dimensions Hauteur : max.12 cm
- Max. Diamètre du rotor 60 mm
- Caractéristiques techniques générales
- Calibrage des points par logiciel (doit être effectué lorsque le rotor n'est pas inséré)
- Classe de protection (appareil) IP20
- ALIMENTATION ÉLECTRIQUE 5 V C.C. (USB)
- Conditions de fonctionnement 0 ... 50 °C, 10 ... 90 % r.d..
- Conditions de stockage 0 ... 50 °C, 10 ... 90 % r.d..
- Dimensions ( L x l x H ) 120 x 60 x 195 mm
- Poids : 780 g
- Type de produit
Analyseur de champ magnétique
- Alim.
5 V V/DC
- Dim.
(L x l) 120 mm x 60 mm
- Poids
780 g
- Largeur
60 mm
- Longueur
120 mm
Documents et téléchargements
Fiche technique
Fiche technique 3812818 PCE Instruments LM-MP-RC400 Analyseur de champ magnétique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812818 PCE Instruments LM-MP-RC400 Analyseur de champ magnétique
Description

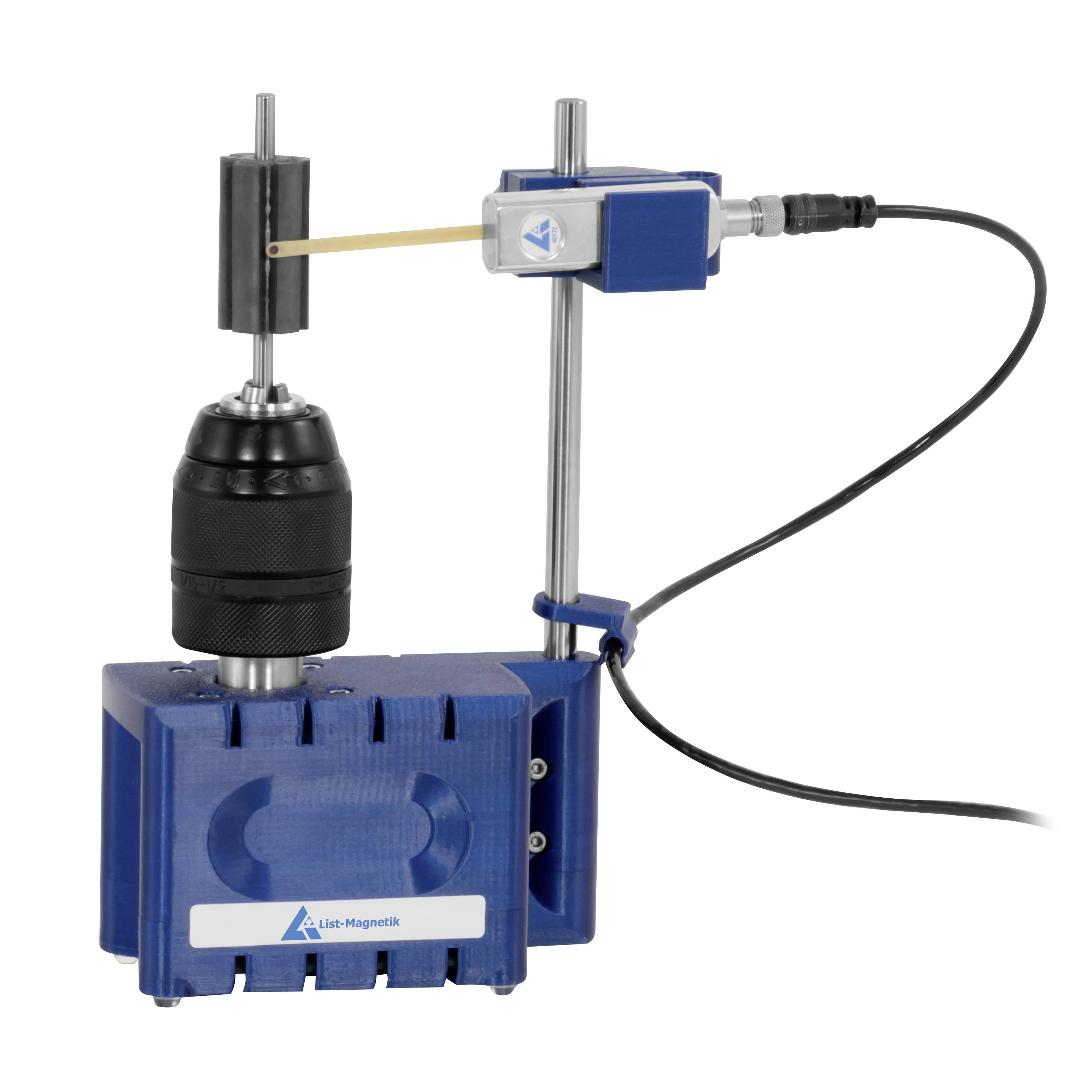

Le testeur de champ magnétique ROTOR-CHECK 400 est un dispositif de contrôle pratique pour vérifier l'évolution de l'intensité du champ magnétique d'un rotor. L'appareil et la sonde de mesure sont connectés directement via USB à un PC Windows. Une solution idéale pour la mesure précise du champ magnétique et l'analyse du champ magnétique.
Vous pouvez déterminer avec précision de nombreux paramètres d'un rotor magnétique avec un testeur de champ magnétique:
Qualité magnétique ou magnétisation
- Erreur lors de l'assemblage de la pile de lamelles
- Influences dues à l'inhomogénéité du noyau laminé
- Position de la pile à lamelles par rapport à l'arbre
Magnétisation de champ de dispersion
- Pôles locales et globales
Densité de flux dans le pôle
- Largeur polaire
- Décalage des pôles
- Comparaison des polaires

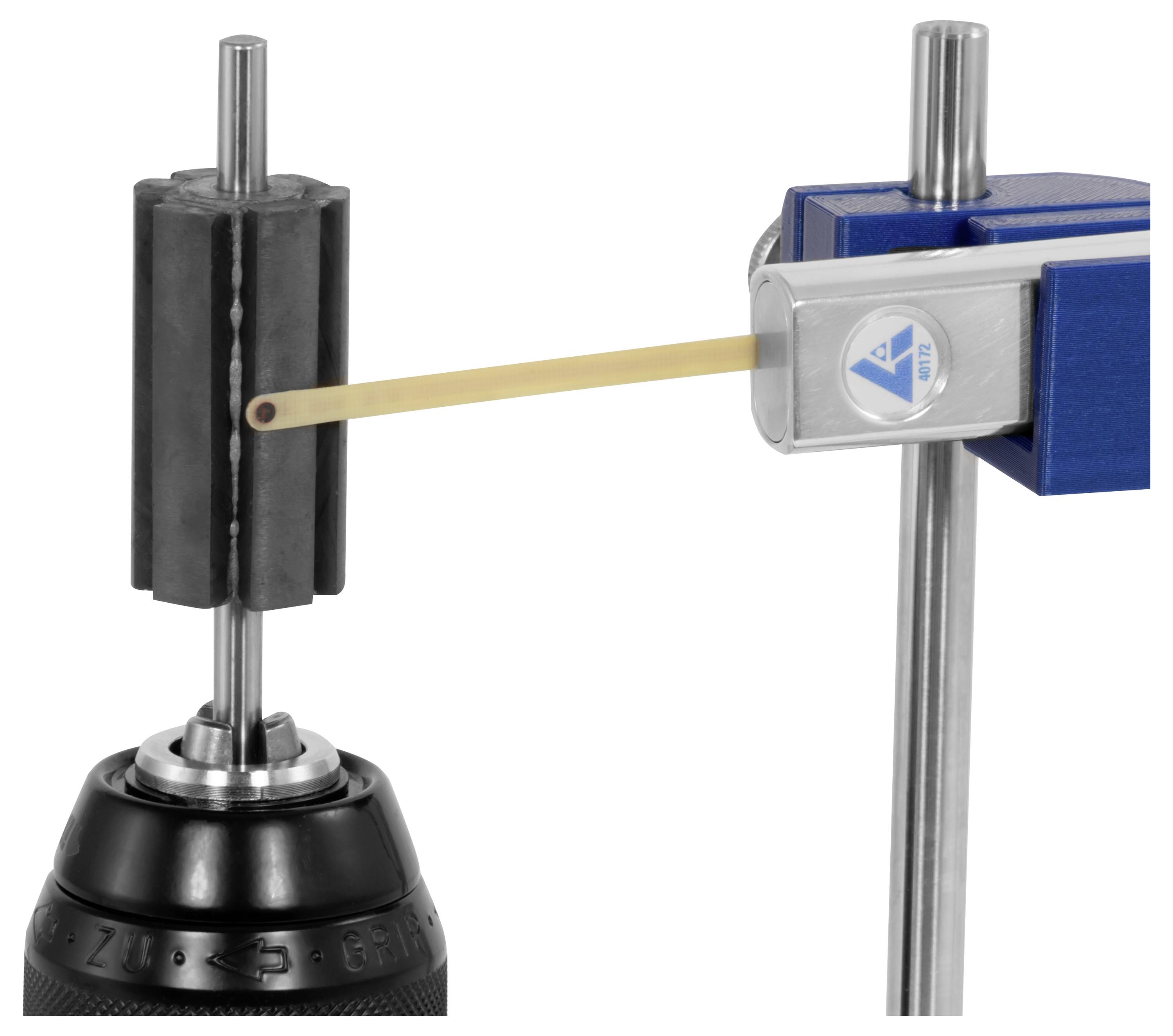

Le moteur pas à pas précis et haute résolution fait tourner le rotor de 360° en quelques secondes. Avec le logiciel gratuit RotorCheck, vous pouvez enregistrer et évaluer statistiquement une courbe précise de l'intensité du champ magnétique et de l'angle magnétique. La sonde de mesure est placée à distance constante du rotor par un dispositif de fixation variable en hauteur. Ceci est important pour produire des mesures magnétiques comparables pendant la rotation et assurer une intensité de champ magnétique précise tout au long de la trajectoire du rotor.

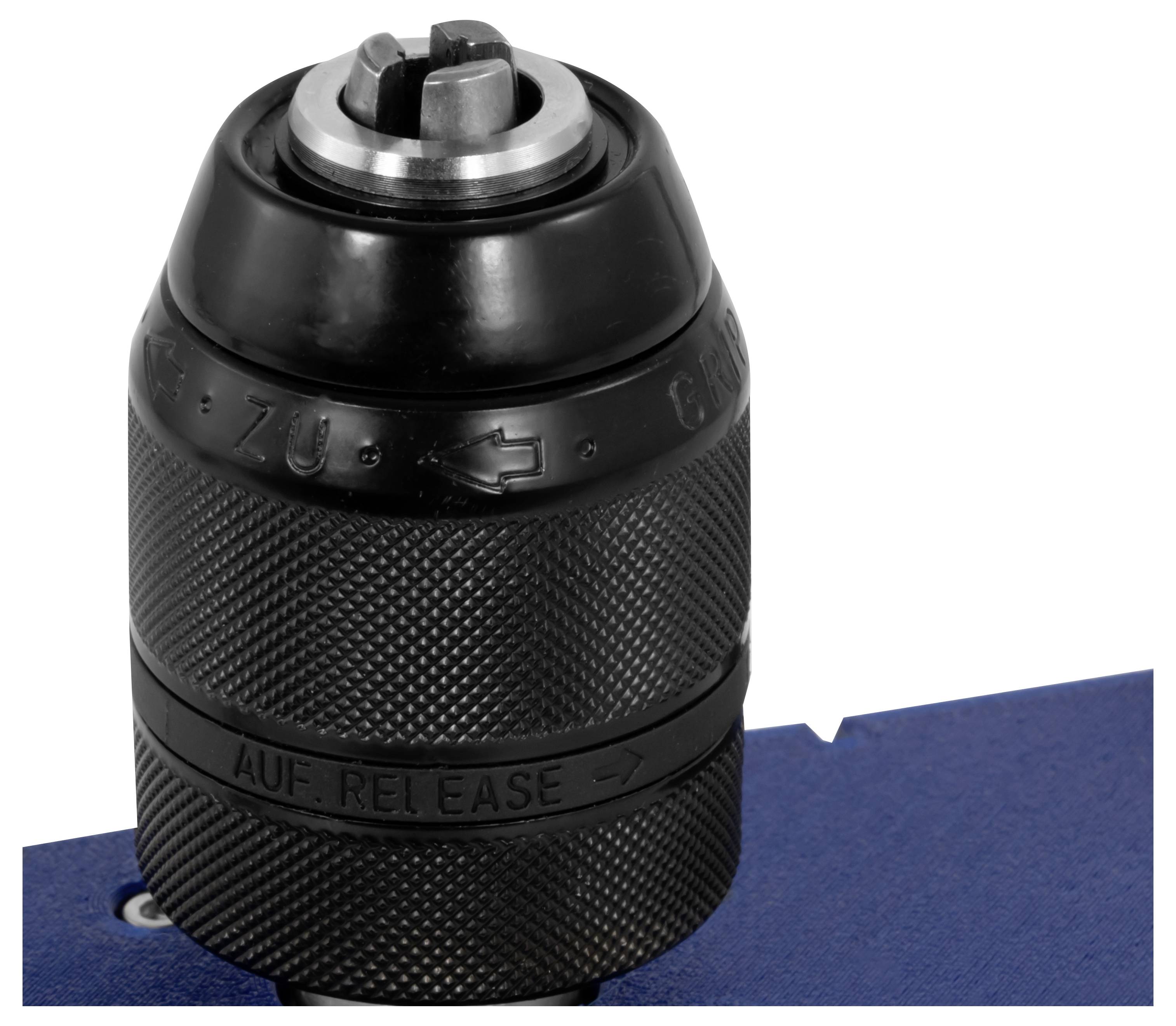

L'axe du rotor peut être jusqu'à 13 mm Dick. La fixation de la sonde de mesure est réglable en hauteur jusqu'à 12 cm, WAS permet une manipulation flexible pour différentes tailles de rotor.

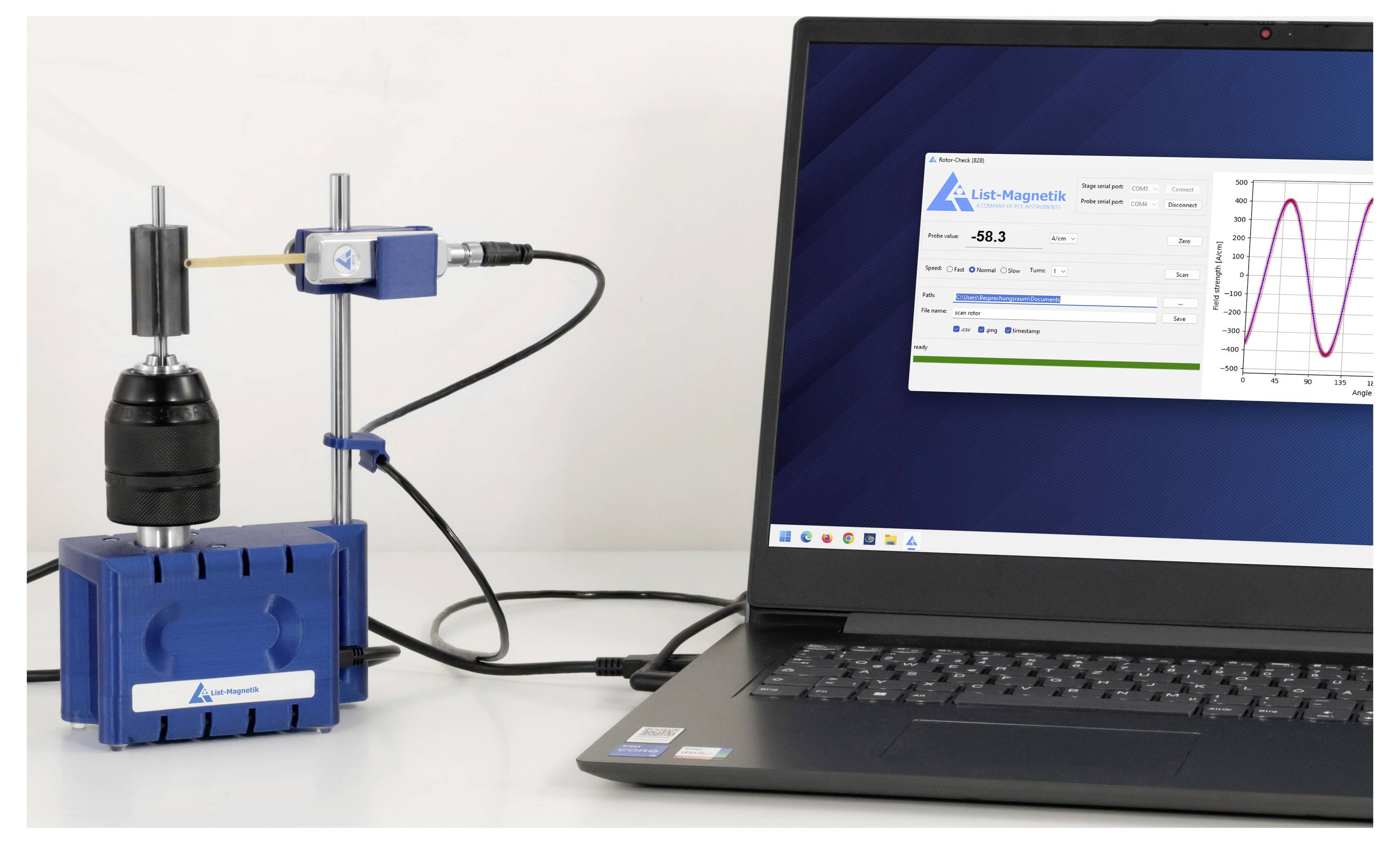

Grâce à l’enregistrement des valeurs mesurées avec le logiciel RotorCheck, vous avez la possibilité d’exporter les données de mesure enregistrées directement sous forme de graphique ou de CSV, par exemple, vers Microsoft Excel, afin d’évaluer et de documenter en détail la mesure du champ magnétique.
Le testeur de champ magnétique est livré avec une sonde de langue transversale PM4-TR. La livraison comprend 3 supports pour la sonde de mesure, pour la mesure axiale (p. ex. aimant de capteur) ou la mesure radiale (p. ex. rotor magnétique). Sur demande du client, des douilles d'adaptateur peuvent également être fournies pour pouvoir mesurer à certaines distances par rapport au rotor magnétique.
Le testeur de champ magnétique ROTOR-CHECK 400 et la sonde de mesure correspondante sont connectés à un PC ou à un ordinateur portable avec deux ports USB et ne nécessitent pas d'alimentation externe supplémentaire.
Ce texte a été traduit par une machine.
Vous pouvez déterminer avec précision de nombreux paramètres d'un rotor magnétique avec un testeur de champ magnétique:
Qualité magnétique ou magnétisation
- Erreur lors de l'assemblage de la pile de lamelles
- Influences dues à l'inhomogénéité du noyau laminé
- Position de la pile à lamelles par rapport à l'arbre
Magnétisation de champ de dispersion
- Pôles locales et globales
Densité de flux dans le pôle
- Largeur polaire
- Décalage des pôles
- Comparaison des polaires
Le moteur pas à pas précis et haute résolution fait tourner le rotor de 360° en quelques secondes. Avec le logiciel gratuit RotorCheck, vous pouvez enregistrer et évaluer statistiquement une courbe précise de l'intensité du champ magnétique et de l'angle magnétique. La sonde de mesure est placée à distance constante du rotor par un dispositif de fixation variable en hauteur. Ceci est important pour produire des mesures magnétiques comparables pendant la rotation et assurer une intensité de champ magnétique précise tout au long de la trajectoire du rotor.
L'axe du rotor peut être jusqu'à 13 mm Dick. La fixation de la sonde de mesure est réglable en hauteur jusqu'à 12 cm, WAS permet une manipulation flexible pour différentes tailles de rotor.
Grâce à l’enregistrement des valeurs mesurées avec le logiciel RotorCheck, vous avez la possibilité d’exporter les données de mesure enregistrées directement sous forme de graphique ou de CSV, par exemple, vers Microsoft Excel, afin d’évaluer et de documenter en détail la mesure du champ magnétique.
Le testeur de champ magnétique est livré avec une sonde de langue transversale PM4-TR. La livraison comprend 3 supports pour la sonde de mesure, pour la mesure axiale (p. ex. aimant de capteur) ou la mesure radiale (p. ex. rotor magnétique). Sur demande du client, des douilles d'adaptateur peuvent également être fournies pour pouvoir mesurer à certaines distances par rapport au rotor magnétique.
Le testeur de champ magnétique ROTOR-CHECK 400 et la sonde de mesure correspondante sont connectés à un PC ou à un ordinateur portable avec deux ports USB et ne nécessitent pas d'alimentation externe supplémentaire.
Ce texte a été traduit par une machine.

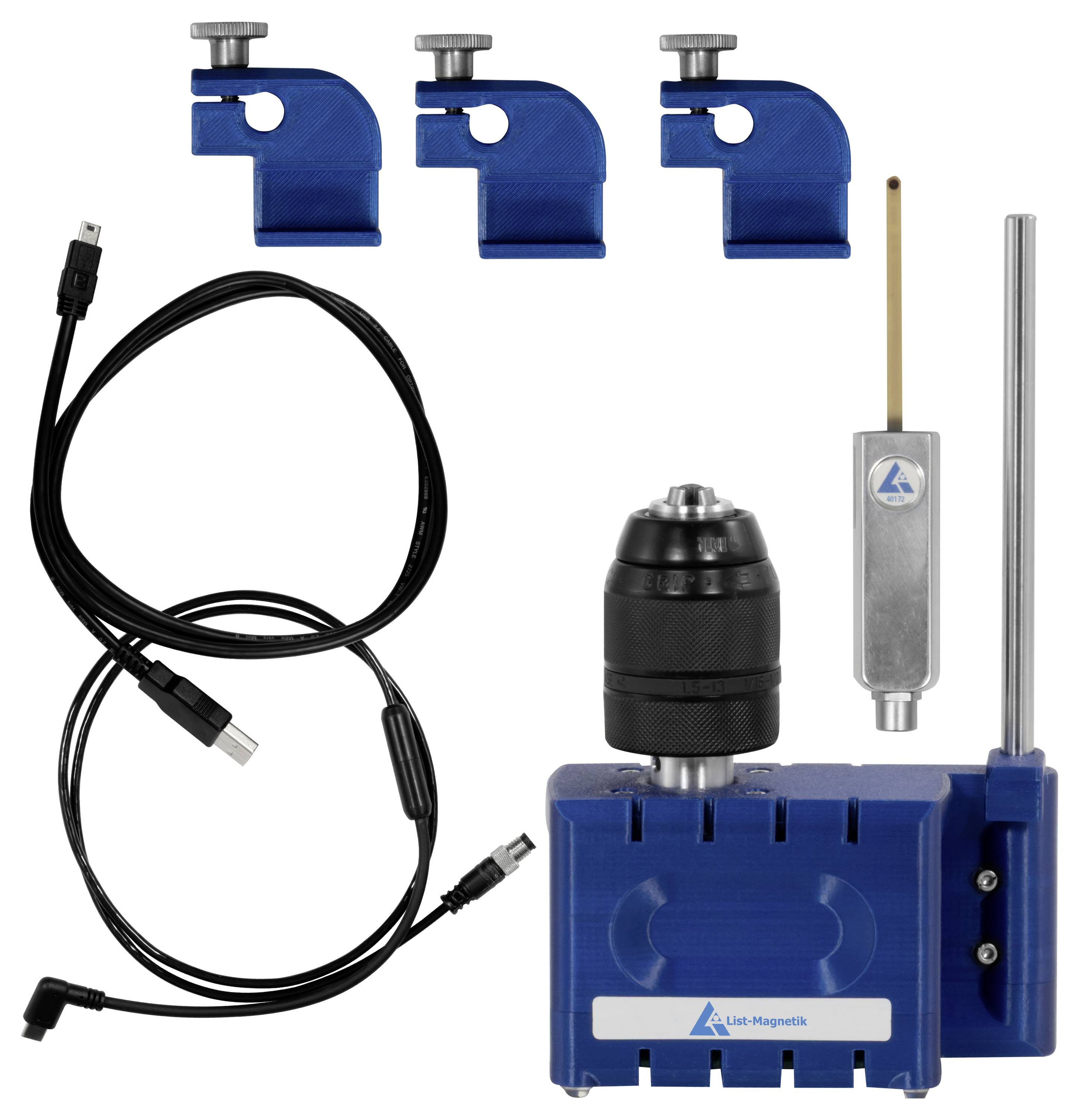

Contenu de la livraison
- 1 x testeur de champ magnétique LM-MP-RC400
- 1 x sonde de langue transversale LM-MP-PM4-TR
- 1 x câble de raccordement USB
- 3 x supports
- 1 x câble de connexion de sonde Solo USB-C
- 1 x logiciel RotorCheck (dans la zone de téléchargement)
