Name: Pepperl+Fuchs 70101647 ICA-16DIO-G60AL-IO Module E/S IO-Link Nombre I/O: 16 24 V/DC 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2627562
Availability: BackOrder

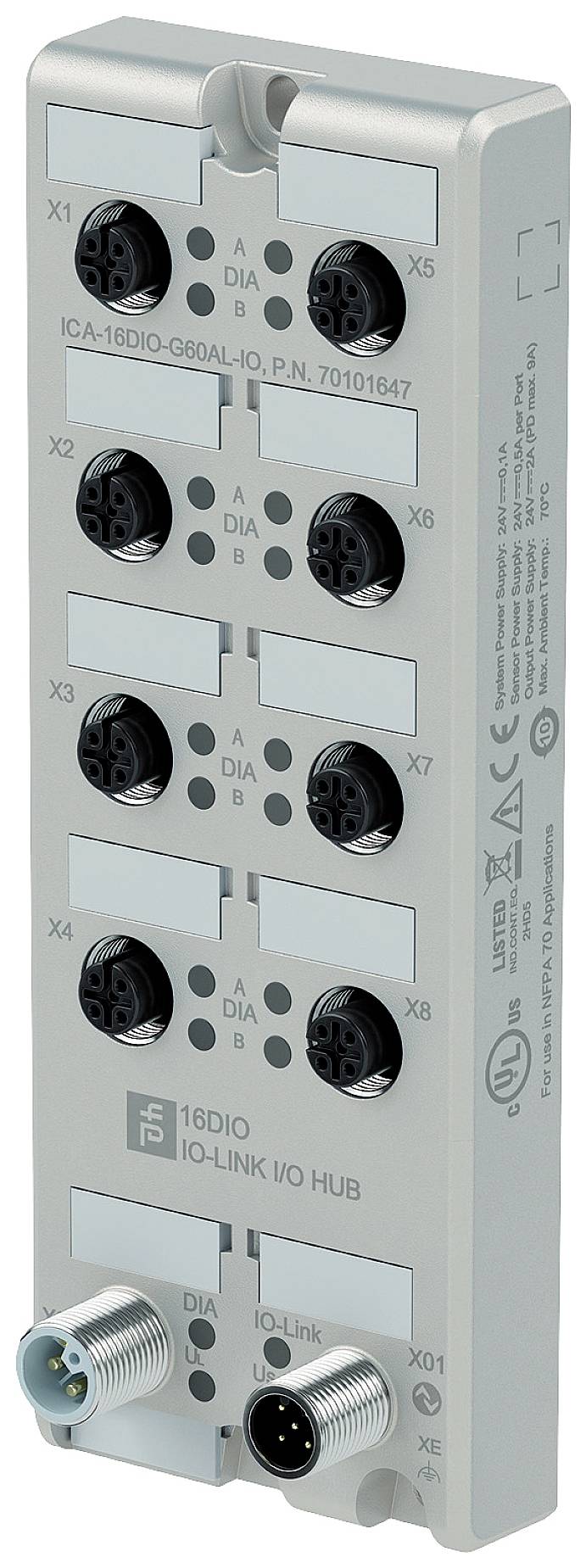

Le '16DIO IO-Link IO Hub' présente un composant électronique avec différentes connexions et spécifications techniques sur sa face avant.

Photo non contractuelle

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le ven. 20 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (399,00 € / unité(s))

399,00 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Module E/S

Interfaces: IO-Link

Type: ICA-16DIO-G60AL-IO

Tension de fonctionnement: 24 V/DC

Température de fonctionnement min.: -20 °C

Température de fonctionnement: -20 °C (min)

Nombre I/O: 16

Référence fabricant: 70101647

Fonction de charge sans fil: non

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2627562 Pepperl+Fuchs 70101647 ICA-16DIO-G60AL-IO Module E/S IO-Link Nombre I/O: 16 24 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627562 Pepperl+Fuchs 70101647 ICA-16DIO-G60AL-IO Module E/S IO-Link Nombre I/O: 16 24 V/DC 1 pc(s)

Description

Nombre/type : 16 entrées/sorties numériques, librement configurables entrées : 2, 3, 4 fils PNP, DC, alimentation des sorties US : 2 fils PNP, DC, alimentation UL sans isolation galvanique entre US et UL

Ce texte a été traduit par une machine.

Modèle

Données générales
Numéro de fichier UL : E223772
Caractéristiques sécurité fonctionnelle
MTTFd: 211a
Affichage/commandes
LED Uaux : vert : tension d'alimentation actuateur OK | rouge : tension d'alimentation actuateur < 18 V.
LED IO-Link : vert : module allumé, aucune communication | vert clignotant : communication OK | rouge : surcharge ligne de signal
LED A : orange : indicateur d'état canal A | rouge : erreur périphérique
LED B : blanc : indicateur d'état canal B | rouge : erreur périphérique
LED US: vert : tension d'alimentation du système/capteur OK | rouge : tension d'alimentation du système/capteur < 18 V | rouge clignotant : surcharge de la tension d'alimentation du capteur
Données électriques
Tension de fonctionnement : 18... 30 V
Tension nominale : 24 V/DC
Courant nominal : 16 A
Consommation de courant : type. 80 ma
Capacité de charge : max. 16 A par module (pour les applications UL max. 9 A)
Interface
Type d'interface : IO-Link
Version IO-Link : 1.1
Profil de l'appareil : identification et diagnostic - I&D.
ID appareil : 0x0F0203 (983555)
Taux de transfert : COM3 (20,4 kbits/s)
Min. Temps de cycle : 2 ms.
Largeur des données de processus : entrée 4 octets | sortie 4 octets
Prise en charge du mode SIO : non
Type de port maître compatible : A
Entrées/sorties
Nombre/type : 16 entrées/sorties numériques, librement configurables | entrées : 2, 3, 4 fils PNP, DC, alimentation en US | sorties : 2 fils PNP, DC, alimentation en UL | pas de séparation galvanique entre US et UL | protégé contre les courts-circuits
Alimentation du capteur : max. 500 ma par port (X1 - X8)
Courant de sortie : max. 2 A par canal (X1 - X8) / 4 A par port | max. 9 A par module
Conformité aux directives
Compatibilité électromagnétique :
DIRECTIVE 2014/30/UE: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Conformité aux normes
Indice de protection : en 60529:2000
Norme de bus de terrain : type 1 selon CEI 61131-2
Émission de parasites : en 61000-6-2:2005
Immunité : en 61000-6-4:2007+A1:2011
Résistance aux chocs : en 61131-2:2004
Conditions ambiantes
Température ambiante: -20 ...+50° C 70 °C (-4... 158 °F)
Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)
Humidité relative : max. 95 %
Hauteur d'utilisation : 0... 2000 m
Résistance aux chocs et aux chocs : 50 g, 11 ms, tous les essieux
Résistance aux vibrations : 15 g / 5 ... 500 Hz
Degré de pollution : 3
Caractéristiques mécaniques
INDICE DE PROTECTION : IP65/IP67/IP69K
Connexion : alimentation M12, codage L | IO-Link M12, codage A | entrées/sorties M12, codage A.
Matière
Contacts : CuSn, doré | CuNi, doré
Boîtier : aluminium coulé sous pression
Pièces en plastique : PA
Etanchéité: FKM
Poids : 400 g
Forme : boîtier de champ

Description

Modèle

Données générales
Numéro de fichier UL : E223772
Caractéristiques sécurité fonctionnelle
MTTFd: 211a
Affichage/commandes
LED Uaux : vert : tension d'alimentation actuateur OK | rouge : tension d'alimentation actuateur < 18 V.
LED IO-Link : vert : module allumé, aucune communication | vert clignotant : communication OK | rouge : surcharge ligne de signal
LED A : orange : indicateur d'état canal A | rouge : erreur périphérique
LED B : blanc : indicateur d'état canal B | rouge : erreur périphérique
LED US: vert : tension d'alimentation du système/capteur OK | rouge : tension d'alimentation du système/capteur < 18 V | rouge clignotant : surcharge de la tension d'alimentation du capteur
Données électriques
Tension de fonctionnement : 18... 30 V
Tension nominale : 24 V/DC
Courant nominal : 16 A
Consommation de courant : type. 80 ma
Capacité de charge : max. 16 A par module (pour les applications UL max. 9 A)
Interface
Type d'interface : IO-Link
Version IO-Link : 1.1
Profil de l'appareil : identification et diagnostic - I&D.
ID appareil : 0x0F0203 (983555)
Taux de transfert : COM3 (20,4 kbits/s)
Min. Temps de cycle : 2 ms.
Largeur des données de processus : entrée 4 octets | sortie 4 octets
Prise en charge du mode SIO : non
Type de port maître compatible : A
Entrées/sorties
Nombre/type : 16 entrées/sorties numériques, librement configurables | entrées : 2, 3, 4 fils PNP, DC, alimentation en US | sorties : 2 fils PNP, DC, alimentation en UL | pas de séparation galvanique entre US et UL | protégé contre les courts-circuits
Alimentation du capteur : max. 500 ma par port (X1 - X8)
Courant de sortie : max. 2 A par canal (X1 - X8) / 4 A par port | max. 9 A par module
Conformité aux directives
Compatibilité électromagnétique :
DIRECTIVE 2014/30/UE: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Conformité aux normes
Indice de protection : en 60529:2000
Norme de bus de terrain : type 1 selon CEI 61131-2
Émission de parasites : en 61000-6-2:2005
Immunité : en 61000-6-4:2007+A1:2011
Résistance aux chocs : en 61131-2:2004
Conditions ambiantes
Température ambiante: -20 ...+50° C 70 °C (-4... 158 °F)
Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)
Humidité relative : max. 95 %
Hauteur d'utilisation : 0... 2000 m
Résistance aux chocs et aux chocs : 50 g, 11 ms, tous les essieux
Résistance aux vibrations : 15 g / 5 ... 500 Hz
Degré de pollution : 3
Caractéristiques mécaniques
INDICE DE PROTECTION : IP65/IP67/IP69K
Connexion : alimentation M12, codage L | IO-Link M12, codage A | entrées/sorties M12, codage A.
Matière
Contacts : CuSn, doré | CuNi, doré
Boîtier : aluminium coulé sous pression
Pièces en plastique : PA
Etanchéité: FKM
Poids : 400 g
Forme : boîtier de champ
