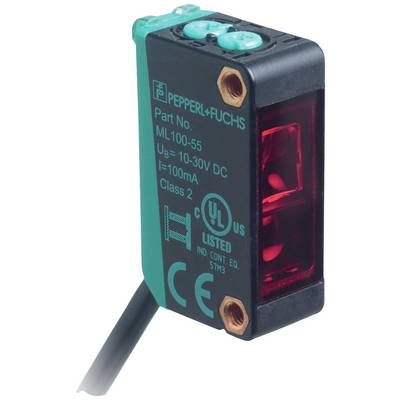

Photo non contractuelle

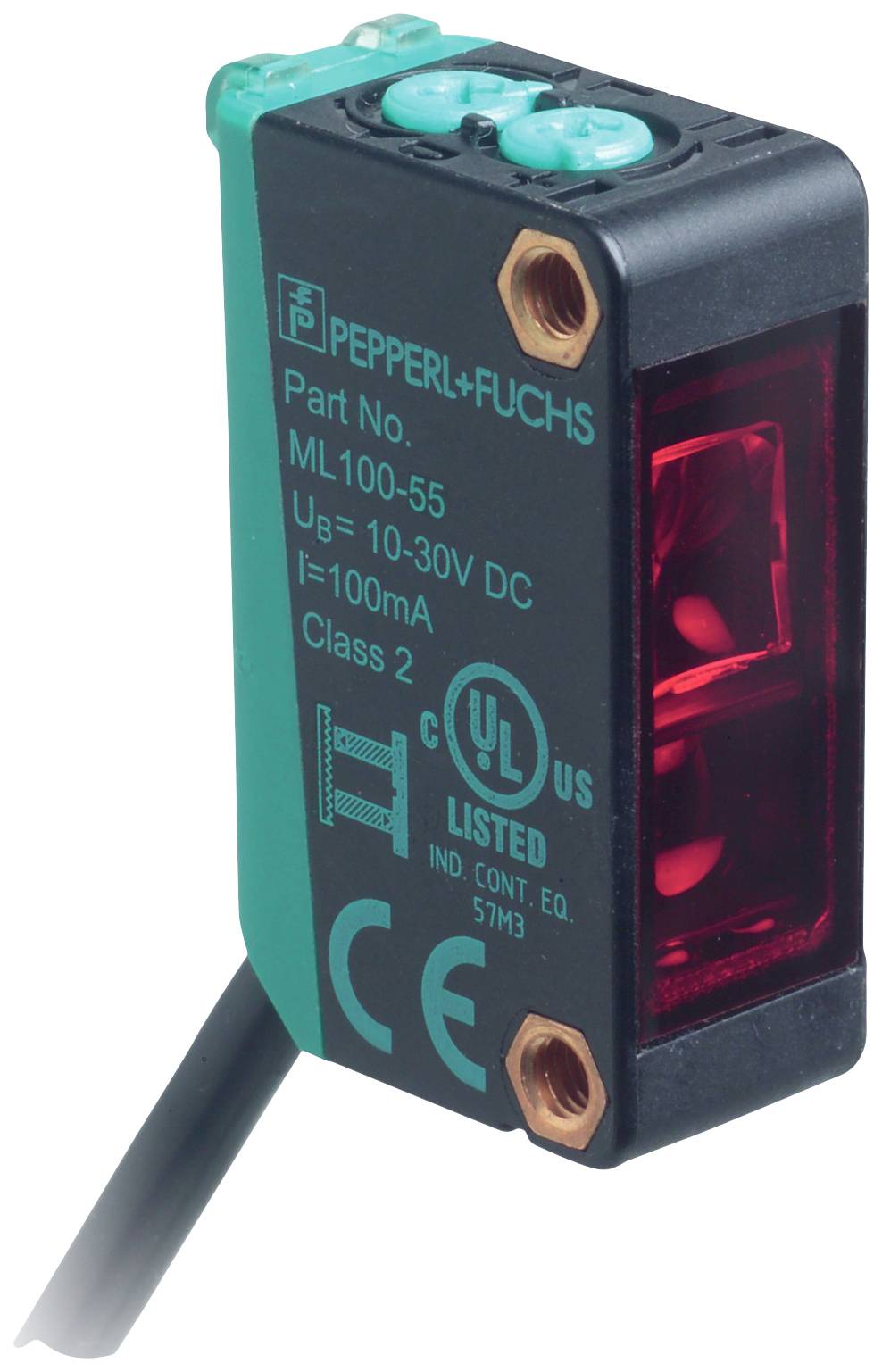

Photo non contractuelle
Pepperl+Fuchs Barrière lumineuse à réflexion ML100-55/33/103/115-5M 271101 commutation en réception 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Barrière lumineuse à réflexion
Fonctions
commutation en réception
Tension de fonctionnement max.
30 V/DC
Branchement
câble
Type
ML100-55/33/103/115-5M
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
112,49 €
3
3% = 3,11 €
109,38 €
5
4% = 4,36 €
108,13 €
10
5% = 5,20 €
107,29 €
25
5% = 6,13 €
106,36 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (112,49 € / unité(s))
112,49 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Barrière lumineuse à réflexion
- Type
ML100-55/33/103/115-5M
- Fonctions
commutation en réception
- Tension de fonctionnement min.
10 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
10 - 30 V/DC
- Temps de réponse
0.5 ms
- Fréquence de commutation
1000 Hz
- Branchement
câble
- Longueur de câble
5 m
- Matériau du boîtier
Polycarbonate
- Type d'émetteur
Led rouge
- Sortie de lumière
axiale
7 m
- Spécificités
afficheur LED
- Température min.
-30 °C
- Température max.
60 °C
- Largeur
11 mm
- Hauteur
31 mm
- Profondeur
20 mm
- Dim.
(l x H x P) 11 x 31 x 20 mm
- Contenu
1 pc(s)
- Fonction de charge sans fil
non
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2627736 Pepperl+Fuchs Barrière lumineuse à réflexion ML100-55/33/103/115-5M 271101 commutation en réception 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2627736 Pepperl+Fuchs Barrière lumineuse à réflexion ML100-55/33/103/115-5M 271101 commutation en réception 1 pc(s)
Description
Portée : 0... 5 m, émetteur lumineux : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie PNP, Protection contre les courts-circuits, contre l'inversion de polarité, collecteur ouvert, type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claire, raccordement : câble fixe 5 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -30 ... 60 °C (-22 °C) 140 °F)
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesPortée : 0... 5 mDistance du réflecteur : 0,01... 5 mPortée : 7 mObjet de référence : réflecteur H50EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteFiltre de polarisation : ouiDiamètre du spot lumineux : env. 500 mm à une distance de 7 M.Angle d'ouverture: environ 4 °Sortie de lumière : frontaleLimite d'éclairage extérieur : en 60947-5-2:2007+A1:2012Caractéristiques sécurité fonctionnelleMTTFd: 860 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : alimentation on (Power on)Voyant de fonction : LED jaune : s'allume lors de la réception du faisceau d'émission ; clignote en cas de dépassement de la réserve de fonction ; éteint en cas d'interruption du faisceauCommandes : réglage de la sensibilitéEléments de commande : interrupteur lumineux/noirDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : 20 mASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claireSortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéNorme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : courant cULus listed, source d'alimentation classe 2 ou alimentation UL avec sortie de tension limitée avec fusible (éventuellement intégré) (max. 3,3 A selon UL248), boîtier type 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -30 ... 60 °C (-22 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 31 mmProfondeur du boîtier : 20 mmIndice de protection : IP67Connexion : Câble 5 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 110 gCouple de serrage des vis de fixation : 0,6 NmLongueur de câble : 5 m
