Name: Pepperl+Fuchs Barrière lumineuse à réflexion ML100-55-G/103/115 297836 commutation en réception 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2628876
Availability: BackOrder

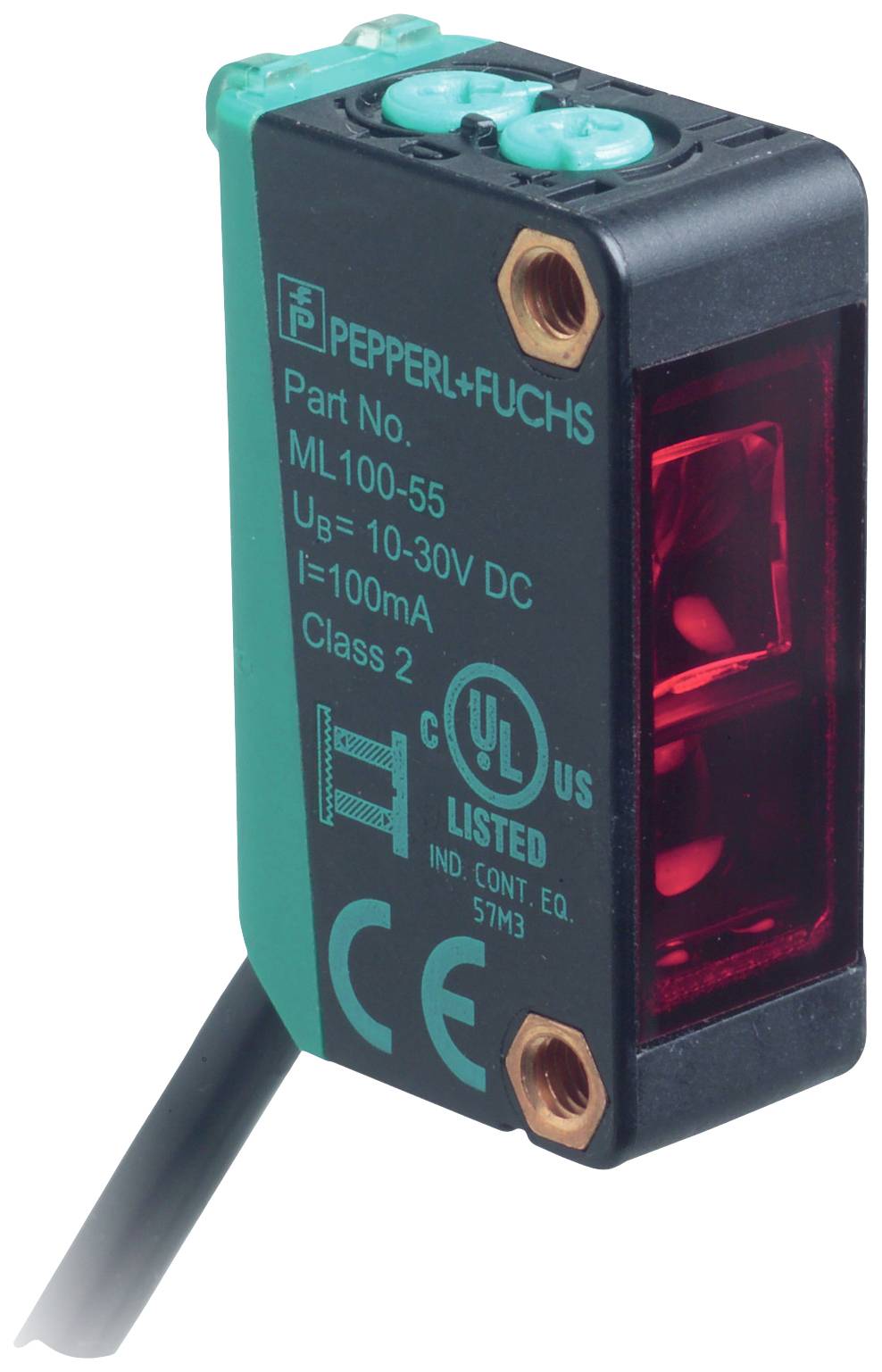

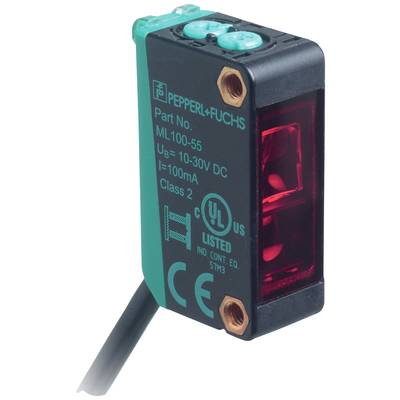

Un capteur optoélectronique rectangulaire de Pepperl+Fuchs avec un boîtier noir et turquoise et une lentille rouge.

Photo non contractuelle

Type de produit

Barrière lumineuse à réflexion

Fonctions

commutation en réception

Tension de fonctionnement max.

30 V/DC

Branchement

câble

Type

ML100-55-G/103/115

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 26 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (139,99 € / unité(s))

139,99 €

Prix TTC

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Barrière lumineuse à réflexion

Type: ML100-55-G/103/115

Fonctions: commutation en réception

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 0.5 ms

Type de contact: 1 PNP

Sorties: PNP

Fréquence de commutation: 1000 Hz

Branchement: câble

Longueur de câble: 2 m

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

Sortie de lumière: axiale

: 2.5 m

Spécificités: afficheur LED

Température min.: -30 °C

Température max.: 60 °C

Largeur: 11 mm

Hauteur: 31 mm

Profondeur: 20 mm

Dim.: (l x H x P) 11 x 31 x 20 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2628876 Pepperl+Fuchs Barrière lumineuse à réflexion ML100-55-G/103/115 297836 commutation en réception 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628876 Pepperl+Fuchs Barrière lumineuse à réflexion ML100-55-G/103/115 297836 commutation en réception 1 pc(s)

Description

Portée : 0... 2,5 m, émetteur lumineux : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 1 sortie PNP, Protection contre les courts-circuits, contre l'inversion de polarité, collecteur ouvert, type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claire, raccordement : câble fixe 2 m, tension de fonctionnement : 10... 30 V DC, température ambiante: -30 ... 60 °C (-22 °C) 140 °F)

Ce texte a été traduit par une machine.

Modèle

Données généralesPortée : 0... 2,5 mDistance du réflecteur : 0,05... 2,5 mPortée : 2,5 mObjet de référence : réflecteur H50EMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteFiltre de polarisation : ouiDiamètre du spot lumineux : env. 180 mm à une distance de 2,5 M.Angle d'ouverture: environ 4 °Sortie de lumière : frontaleLimite d'éclairage extérieur : en 60947-5-2:2007+A1:2012Caractéristiques sécurité fonctionnelleMTTFd: 860 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : Power on Teach-in : LED jaune/vert ; clignotement en phase constante ; 2,5 Hz erreur d'apprentissage : LED jaune/vert ; clignotement en phase inverse ; 8,0 HzVoyant de fonction : LED jaune : s'allume lorsque le faisceau d'émission est reçu en cas d'interruption du faisceauCommandes : commutateur rotatif Teach-inEléments de commande : interrupteur lumineux/noir préréglé trop lumineuxNiveaux de détection du contraste : 18 % - bouteilles en verre transparent | 40 % - verre coloré ou matériaux non transparents | réglable par commutateur Teach-in | Données électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : 20 mASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est : à commutation claireSortie de signal : 1 sortie PNP, protégé contre les courts-circuits, protégé contre l'inversion de polarité, collecteur ouvertTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.ConformitéNorme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : courant cULus listed, source d'alimentation classe 2 ou alimentation UL avec sortie de tension limitée avec fusible (éventuellement intégré) (max. 3,3 A selon UL248), boîtier type 1Homologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -30 ... 60 °C (-22 °C) 140 °F)Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 31 mmProfondeur du boîtier : 20 mmIndice de protection : IP67Connexion : Câble 2 mMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 50 gCouple de serrage des vis de fixation : 0,6 NmLongueur de câble : 2 m
