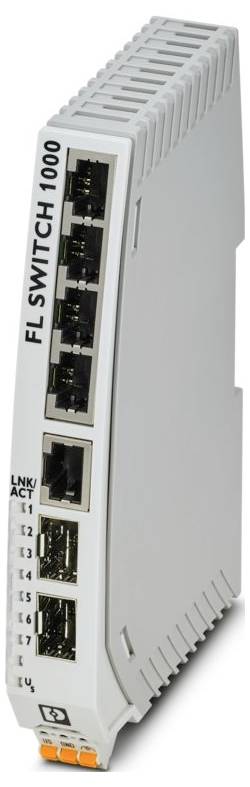

Phoenix Contact 1085171 FL SWITCH 1105N-2SFP Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (279,17 € / unité(s))
279,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Unmanaged Switch 1000
- Type de raccordement : raccordement à ressort Push-in
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 22,5 mm
- Hauteur : 140,4 mm
- Profondeur : 92,4 mm
- Matériau du boîtier : polycarbonate renforcé de fibres
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP30
- Température ambiante (fonctionnement): -10 °C ... 60 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude : 2000 m (maximum)
- Normes/réglementations: EN_61000-6-4:2019
- Type de montage : montage sur rail support
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Choc (fonctionnement): 30g (EN 60068-2-27)
- Vibration (fonctionnement): Selon IEC 60068-2-6: 5g, 150 Hz
- Désignation du raccordement : alimentation
- Longueur de dénudage : 10 mm
- Conformité/Autorisations: Conformité/Autorisations
- Vitesse de transmission : 100/1000 Mbit/s (duplex intégral)
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 2,5 mm²
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 2,5 mm²
- UL, ÉTATS-UNIS / CANADA: UL 61010-1, UL 61010-2-201, UL 62368-1
- Classe I, Div. 2, GROUPES A, B, C, D, T4
- Classe I, Zone 2, Groupe IIC, T4
- Puissance de perte maximale à condition nominale : 4,635 W (à 24 V DC)
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 79 kPa ... 108 kPa à 2000 m d'altitude (sans Derating)
- Longueur de transmission : jusqu'à 40 km (selon le module fibre/SFP utilisé)
- Plage de tension d'alimentation: 9 V c.c. ... 32 V C.C.; 18 V C.A... 30 V/AC (50/60 Hz)
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Ondulation résiduelle : 3,6 VPP (dans la plage de tension admissible)
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Rayonnement perturbateur : rayonnement perturbateur
- Résistance aux interférences: EN 61000-6-2:2019
- Affichage de l'état : LED : US, Link et Activity par port
- Physique de la transmission : dépend du module SFP
- MTTF : 59,2 ans (standard MIL-HDBK-217F, température 25 °C, cycle de fonctionnement 100 %) ; 872,1 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %) ; 836,5 ans (norme Telcordia, température 25 °C, cycle de travail 21 % (5 jours par semaine, 8 heures par jour))
- Approvisionnement : approvisionnement
- Pression atmosphérique (stockage/transport) : 79 kPa... 108 kPa à 2000 m d'altitude (sans Derating)
- Consommation de courant typique : 30 mA (à 24 V c.c.)
- Consommation de courant maximale : 515 mA (à 9 V c.c.)
- Remarque sur le type de connexion : autonégotiation et autocrossing
- Nombre de canaux : 2 (ports SFP)
- Moyens de transmission : cuivre
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Fonctionnalité de base: Commutateur non géré;Autonégotiation;Mode de commutation Store-and-Forward
- Fonctions Switch : Fonctions Switch
- Tableau d'adresses MAC : 4k
- Autres fonctions : 100 BASE-TX/100BASE-FX (IEEE 802.3u);Jumboframes (max. 9216 octets);Priorisation selon la qualité de service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);Gigabit Ethernet 1000Base-T (IEEE 802.3ab);10Base-T (IEEE 802.3)
- Fonctions de sécurité : Fonctions de sécurité
- Fonctionnalité : Fonctionnalité
- capable : oui
- Ethernet (RJ45) : Ethernet (RJ45)
- LED de signal : réception des données, état du lien
- Raccordement d'alimentation : via COMBICON, max. Section du conducteur 2,5 mm²
- Indicateurs d'état et de diagnostic : LED : US, Link et Activity par port
- Tampon d'entrée : 1,5 Mbit
- Tampon de sortie : 1,5 Mbit
- TENSION D'ALIMENTATION (C.C.) : 24 V C.C.
- Conformité aux directives CEM: EN EN 61000-4-2 (ESD) Critère B;EN 61000-6-2 EN 61000-4-3 (Champs électromagnétiques) Critère A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Critère A;EN 61000-6-2 EN 61000-4-5 (Surge) Critère B;EN 61000-4-8 EN 61000-4-6 (Immunité de transmission) Critère A;EN 61000-6-2 EN 61000-6-2 (Champs électromagnétiques) Critère A;EN 61000-6-2 Classe A; EN 61000-6-2
- Alimentation : approvisionnement en puissance
- Ethernet (SFP) : Ethernet (SFP)
- Classe de conformité PROFINET : Conformance Class A
- Tension d'alimentation (AC) : 24 V c.a. (50/60 Hz)
- FCC : titre 47 partie 15 sous-partie B:2018 classe A
- Type de produit
Commutateur Ethernet industriel
- Vitesse de transfert LAN
1000 MBit/s
- Débit de transmission
10 / 100 / 1000 MBit/s
- Fonctionnalités de base
Commutateur - Non géré
- Ports Ethernet
5
- Ports SFP
2 x
- Ports 10/100/1000 Mb/s
5 x
- Ports FO
2
- Jumbo Frames
oui
- Largeur
22.5 mm
- Hauteur
140.4 mm
- Profondeur
92.4 mm
- Type
FL SWITCH 1105N-2SFP
- Interfaces
RJ45
SFP
IP30
- Tension de fonctionnement
24 V/DC
24 V/AC
- Température ambiante max.
60 °C
- Température ambiante min.
-10 °C
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3563354 Phoenix Contact 1085171 FL SWITCH 1105N-2SFP Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563354 Phoenix Contact 1085171 FL SWITCH 1105N-2SFP Commutateur Ethernet industriel 10 / 100 / 1000 MBit/s
Description
Switch Ethernet étroit, cinq ports RJ45 avec 10/100/1000 Mbit/s sur tous les ports, détection automatique de la vitesse de transmission, fonction auto-crossing et QoS
