Name: Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)
Brand: Phoenix Contact
SKU: 3564228
Availability: BackOrder

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mar. 10 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (1 375,00 € / unité(s))

1 375,00 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de raccordement : connecteur D-SUB-9
Couple de serrage : 0,5 Nm... 0,6 Nm
Section de conducteur flexible: 0,20 mm² ... 2,50 mm²
Section de conducteur AWG: 24 ... 12
Largeur : 45 mm
Hauteur : 99 mm
Profondeur : 115 mm
Couleur : gris
Matériau du boîtier : PA 6.6
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude : 2000 m
Normes/réglementations: EN 55022, EN 55024
Type de montage : montage sur rail support
Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
Conformité/Autorisations: Conformité/Autorisations
ATEX: DEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 GC
IECEx : IECEx UL 18.0023X
Ex ec IIC T4 GC
UL, États-Unis / Canada: Classe I, Div. 2, GROUPES A, B, C, D T4A
Longueur de transmission : ≤ 1200 m
Plage de tension d'alimentation: 10,8 V c.c. ... 30 V c.c. (via borne à vis enfichable COMBICON)
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Signal : Ethernet ; PROFINET ; Modbus
Fonction : Fonction
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Rayonnement perturbateur : rayonnement perturbateur
Test de l'hôte: ISA-S71.04-1985 G3 Harsh Group A
Résistance aux interférences: EN 61000-6-2:2005
Protocoles pris en charge : PROFINET, Modbus ASCII/RTU/TCP
Résistance de terminaison : 120 Ω (configurable)
Approvisionnement : approvisionnement
Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 :
Choc selon EN 60068-2-27/IEC 60068-2-27 :
Consommation de courant typique : 110 mA (24 V c.c.)
Consommation de courant maximale : 120 mA (24 V c.c.)
Nombre de canaux : 2
Restriction d'utilisation : Limitation d'utilisation
REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
UL, ÉTATS-UNIS : UL 61010-1
Remarque CCCex : L'utilisation dans des zones à risque d'explosion n'est pas autorisée en Chine.
Données ex : données ex
Gestion : Web-based management
Nombre de connexions : 4
Séparation galvanique : IEC UL 61010-1 (VCC // Ethernet)
MTBF : 63,5 ans (standard Telcordia, température : 25 °C, charge : 50 %, facteur environnemental = 1,0) ; 42,3 ans (standard Telcordia, température : 40 °C, charge : 50 %, facteur environnemental = 1,5)
Taux de transmission série: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kbit/s.
Tension de contrôle Interface de données/interface de données : 1,5 kVeff (50 Hz, 1 min.)
Tension de contrôle Interface de données/alimentation : 1,5 kVeff (50 Hz, 1 min.) ; 1,5 kVeff
Indicateurs d'état et de diagnostic : LED : état, ACT/LNK (trafic Ethernet)
Serveur Web : Oui
Protocoles d'aide : ARP, DHCP (client), PING
Données: RS-232: Données: RS-232
Occupation des broches: 3, 5, 7
Format de fichier/codage: 5/6/7/8 bits de données, 1/2 bits d'arrêt, parité aucune/droite/impair/marqué/vide
Contrôle des flux de données/protocoles : poignée de main logicielle, Xon/Xoff ou poignée de main matérielle RTS/CTS
Données: RS-422: Données: RS-422
Données: RS-485: Données: RS-485
Client Modbus/TCP : Client Modbus/TCP
Nombre de clients Modbus TCP : 96
DONNÉES : PROFINET, MODBUS TCP : DONNÉES : PROFINET, MODBUS TCP

Type de produit: Convertisseur d'interface

Interfaces: RJ-45
D-SUB9

Type: GW PN/MODBUS 2E/4DB9

Température de fonctionnement min.: -40 °C

Température de fonctionnement: -40 °C (min)

Dim.: (l x H x P) 45 x 99 x 115 mm

Consommation électrique max.: 120 mA

Hauteur: 99 mm

Largeur: 45 mm

Référence fabricant: 1105710

Modèle: Montage sur profilé support/rack

Profondeur: 115 mm

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Interfaces

Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3564228

Livraison avant le mar. 10 novembre

Conrad Electronic

Ce produit

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 375,00 €^*

Phoenix Contact 1062540 GW EIP/MODBUS 1E/1DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3562332

Livraison avant le mar. 10 novembre

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

789,00 €^*

Phoenix Contact 1105707 GW PN/MODBUS 1E/1DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3564192

Livraison avant le mar. 10 novembre

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

789,00 €^*

Phoenix Contact 1105708 GW PN/MODBUS 1E/2DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3564198

Livraison avant le jeu. 14 janvier 2027

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

955,00 €^*

Phoenix Contact 1105709 GW PN/MODBUS 2E/2DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3564208

Livraison avant le mar. 10 novembre

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 215,00 €^*

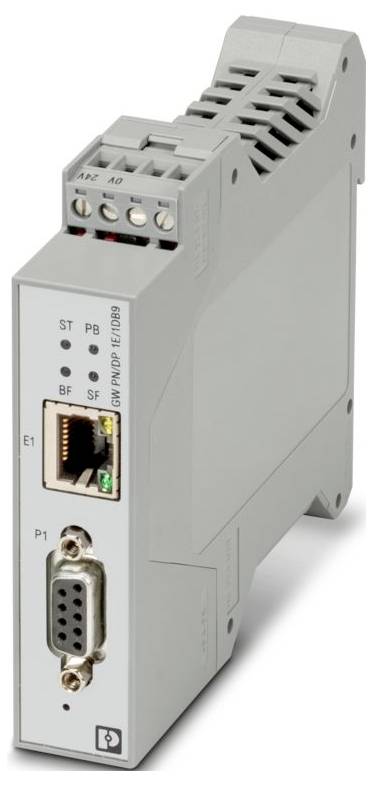

Phoenix Contact 1108712 GW PN/DP 1E/1DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3564142

Livraison avant le mar. 10 novembre

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 349,00 €^*

Phoenix Contact 2702769 GW MODBUS TCP/ASCII 1E/2DB9 Convertisseur d'interface RJ-45, D-SUB9 Nombre d'entrées: 2 x Nbr. de sorties: 1 x Nombre I/O: 3 1 pc(s)

Code produit :3579389

Livraison avant le jeu. 31 décembre 2026

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

725,00 €^*

Phoenix Contact 1062388 GW EIP/MODBUS 2E/4DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3562774

Indisponible

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 385,00 €^*

Phoenix Contact 1062423 GW EIP/MODBUS 1E/2DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3562325

Indisponible

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

955,00 €^*

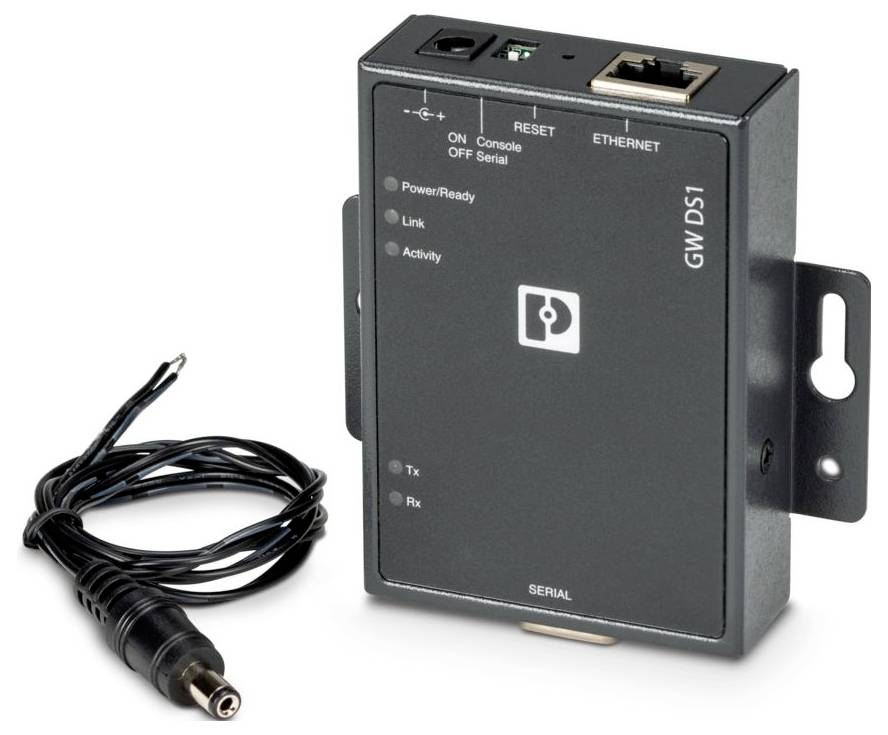

Phoenix Contact 1182119 GW DS1 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Code produit :3565630

Indisponible

Conrad Electronic

RJ-45

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

435,00 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564228 Phoenix Contact 1105710 GW PN/MODBUS 2E/4DB9 Convertisseur d'interface RJ-45, D-SUB9 1 pc(s)

Description

LE GW PN/MODBUS... Permet la communication bidirectionnelle entre les protocoles PROFINET et Modbus. Comprend deux ports RJ45 et quatre ports D-SUB-9.

Ce texte a été traduit par une machine.

Description

LE GW PN/MODBUS... Permet la communication bidirectionnelle entre les protocoles PROFINET et Modbus. Comprend deux ports RJ45 et quatre ports D-SUB-9.

Ce texte a été traduit par une machine.
