Name: Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Module de puissance DC
Brand: Phoenix Contact
SKU: 3587836
Availability: BackOrder

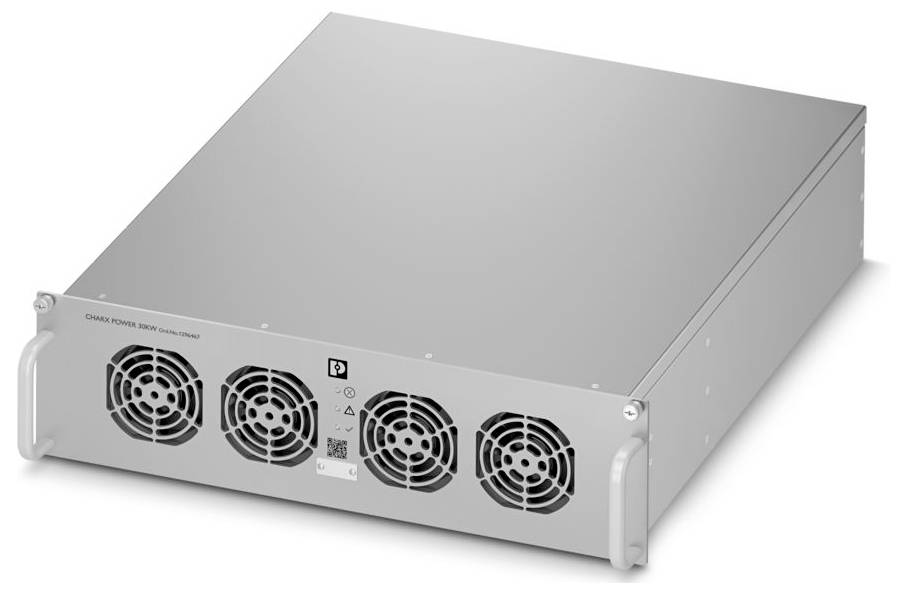

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Module de puissance DC-0

Photo non contractuelle

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le mer. 18 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (2 979,00 € / unité(s))

2 979,00 €

hors 60,00 €

Prix TTC

Supplément colis lourd ou volumineux

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Famille de produits : Charx Power basic
Type de raccordement : 2x RJ45
Largeur : 483 mm
Hauteur : 134 mm
Profondeur : 550 mm
Boîtier de matériau : alliage Zn-Al
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... 70 °C
Normes/réglementations : ANSI/UL 2202
Type de montage : montage en rack 19"
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: Catégorie de surtension
Degré de pollution : 2
Humidité admissible (fonctionnement): ≤ 95 % (non condensant)
Longueur de dénudage: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
Unité de hauteur : 3 U
Vitesse de transmission : 125 kbit/s (par défaut) ; 500 kbit/s
Étiquette : DC OUT : + / -
Classe de protection I
Puissance nominale : 30 kW
Nombre d'interfaces : 1
Longueur de transmission : max. 20 m
Plage de tension nominale d'entrée: 650 V c.c. ... 740 V DC
Plage de tension d'entrée: 300 V c.c. ... 740 V DC
Limitation de courant de démarrage: < 60 A
CONSOMMATION DE COURANT : < 50 A (650 V C.C.)
Puissance nominale : 31577 VA
Efficacité : > 95 % (Pout >50 %)
Protection contre les surtensions en sortie (OVP) : > 1040 V c.c.
Entrée : entrée
Raccordement conducteur : raccord conducteur
rigide : 10 mm²... 50 mm²;25 mm² (recommandé)
flexible : 16 mm²... 50 mm²;25 mm² (recommandé)
Starr (AWG): 8 ... 0 (Cu);4 (recommandé)
Sortie : Sortie
Numérique : numérique
Tension d'isolement entrée/sortie : 2121 V c.c.
MTBF (IEC 61709, SN 29500): > 300000 H
Dimensions de l'article : Dimensions de l'article
Hauteur d'utilisation: ≤ 4000 m (Derating > 2000 m: 10 % / 1000 m)
Standard for Safefy for Electric Vehicle (EV) Charging System Equipment
Exigences CEM Émission de brouillage: EN 61000-6-3
Exigences CEM Immunité: EN 61000-6-2
AWG: 3
Forme du réseau : réseau DC (DC±, PE)
Fonctionnement DC : fonctionnement DC
Derating: > 55 °C (3,2 A/K);> 55 °C (1 kW/K)
Écart de régulation : < 0,5 % (variation de tension statique de charge 20 % ... 100 %) ;< 1 % (variation de courant statique 20 % ... 100 %);± 0,2 % (variation de tension d'entrée ±20 %)
Bus CAN : bus CAN
Interface : bus CAN
Protocoles pris en charge : CAN 2.0B
Verrouillage : crochet de rodage
Physique de la transmission: Liée à la ligne
Topologie : Daisy Chain
Résistance finale: 120 Ω (terminaison des participants finaux)
Plage de tension de sortie: 30 V c.c. ... 1000 V C.C.
Plage de courant de sortie: 0 A ... 100 A
Perte de puissance Stand-By : < 14 W
Désignation : sortie
Séparation galvanique entre entrée et sortie : oui
Tension d'isolement entrée, sortie/boîtier : 2121 V c.c.
Ventilateur interne : Oui
Direction du flux d'air : de l'avant vers l'arrière
Niveau sonore : < 60 dB (1 m)
IEC 60664-1: II
Systèmes de recharge inductive pour véhicules électriques - Partie 21-2: Exigences CEM pour les systèmes de recharge externes pour véhicules électriques: Systèmes de recharge inductive pour véhicules électriques - Partie 21-2: Exigences CEM pour les systèmes de charge externes pour véhicules électriques
COURANT D'ENTRÉE : 48 A (650 V C.C.) ; 38 A (825 V C.C.)
Résistance d’isolement : 10 MΩ
Fonctionnement MPPT : opération MPPT
Tension de démarrage : min. 375 V C.C.
Retard d'activation : < 8 s
Comportement de dépassement : ± 3 % (mise en marche)
Nombre de modules de puissance en tant que participants au BUS CAN : max. 48
Tension d'isolement entrée, sortie/signal, communication : 4242 V c.c.
Tension d'isolement Signal, communication/boîtier : 707 V c.c.
Durée de vie : 90000 h (40 °C, condensateurs électrolytiques) ; 70000 h (40 °C, ventilateurs)
Protection contre les surtempératures (OTP) : > 75 °C
Systèmes de recharge inductive pour véhicules électriques - Partie 1: Exigences générales: Systèmes de recharge inductive pour véhicules électriques - Partie 1: Exigences générales
Systèmes de recharge par induction pour véhicules électriques – Partie 23: Dispositifs d’alimentation en courant continu pour véhicules électriques: Systèmes de recharge par induction pour véhicules électriques – Partie 23: Dispositifs d’alimentation en courant continu pour véhicules électriques
Standard for Safety for Electric Vehicle (EV) Charging System Equipment: Standard for Safety for Electric Vehicle (EV) Charging System Equipment

Type de produit: Module de puissance DC

Classe de protection: I

Profondeur: 550 mm

Hauteur: 134 mm

Largeur: 483 mm

: IP20

Hauteur d'encastrement: 134 mm

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Module de puissance DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Module de puissance DC

Description

CHARX Power basic, module de charge rapide pour la construction de stations de charge DC, montage en rack 19", sortie : 30 V c.c....1000 V c.c. / 0 A...100 A

Ce texte a été traduit par une machine.
