Name: Phoenix Contact 2702184 RAD-RS485-IFS Convertisseur d'interface RS-485 Nbr. de sorties: 1 x 30.5 V/DC 1 pc(s)
Brand: Phoenix Contact
SKU: 2209814
Availability: BackOrder

Un composant électronique vert et élancé avec plusieurs connexions, probablement un module de commande ou de traitement de signal.

Une série de neuf modules enfichables verts dans un armoire électrique, partiellement numérotés de '0' à '8', avec des connexions enfichables sur les parties supérieure et inférieure.

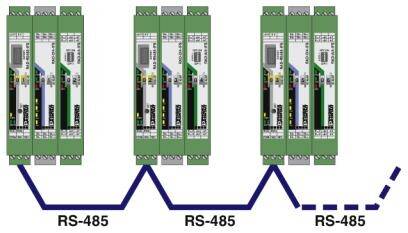

Schéma de trois appareils RS-485 montés en série, reliés par des câbles bleus. Légende : RS-485.

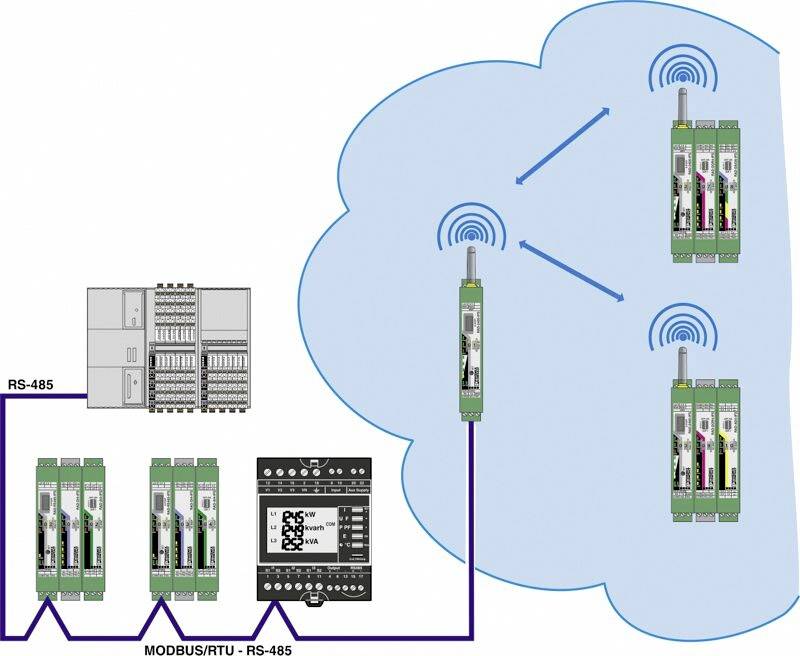

Le diagramme montre un système de communication avec RS-485 et MODBUS/RTU pour des appareils. Connexions à des modules radio qui communiquent dans le cloud.

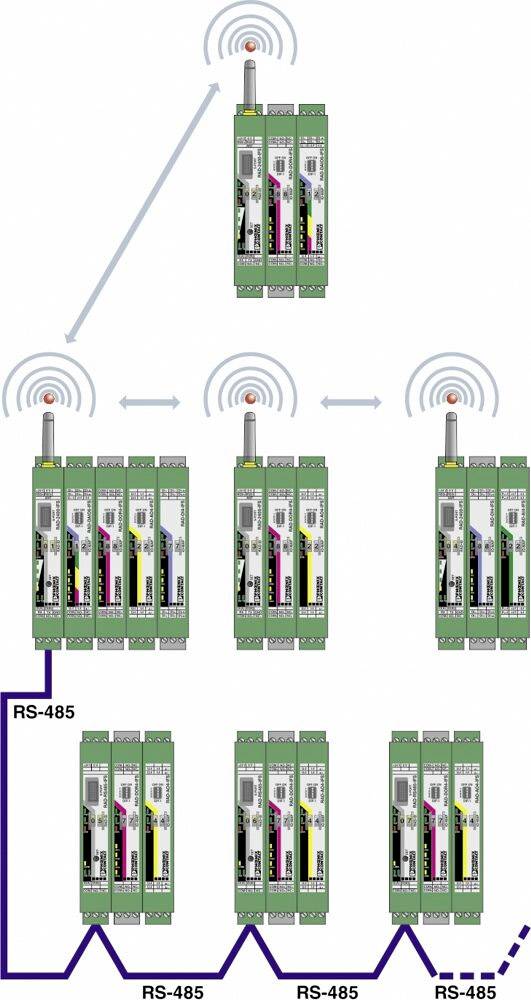

Diagramme d'un réseau d'appareils avec communication sans fil et connexions RS-485 sur trois niveaux, montrant le flux de données.

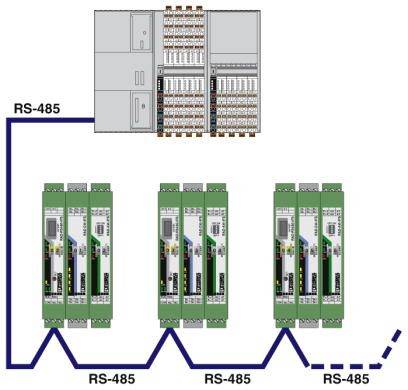

Diagramme d'un réseau RS-485 : Un appareil maître se connecte en série à quatre appareils esclaves selon une topologie en chaîne en marguerite.

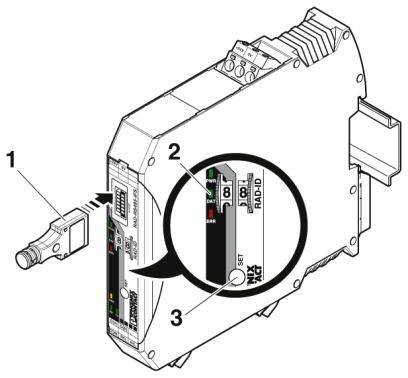

Un diagramme montre le câblage et les paramètres d'un appareil électrique. Les principales caractéristiques sont la connexion (1) et les commutateurs rotatifs (2) pour les réglages.

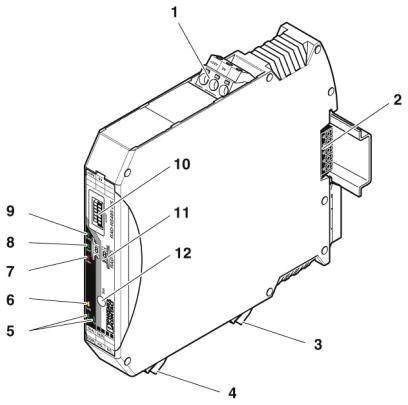

Dessin technique d'un appareil électrique avec composants étiquetés : 1. Entrée, 2. Support, 3-12. Connexions et indicateurs.

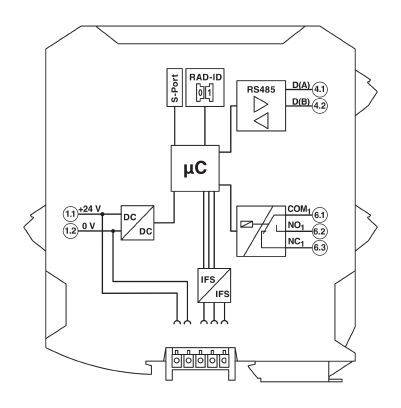

Un schéma électrique montre le câblage d'un appareil avec des connexions pour RS485, l'alimentation électrique (+24V, 0V) et les lignes de commande (COM, NO, NC).

1/9

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le mar. 20 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (545,83 € / unité(s))

545,83 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Température ambiante (stockage/transport): -40 °C 85 °C profondeur : 114,5 mm
humidité admissible (fonctionnement) : 20 %... 85%
hauteur : 2000 m
indice de protection : IP20
matériau boîtier : PA 6.6-FR
section de conducteur flexible max. : 2,5 mm²
section de conducteur flexible min. : 0,2 mmm²
section de conducteur AWG max. : 14
section de conducteur AWG min. : 24
type de conducteur : borne à vis enfichable COMBICON:raccord à vis :S-PORT (femelle)
longueur de transmission : ≤ 1200 m
degré de pollution : 2
section de surtension : rigide max.
Technique de connexion 0,2 mmmmm² :
débit de données à 2 conducteurs : 300 bits/s / 600 bits/s / 1,2 Kbit/s / 2,4 Kbit/s / 4,8 Kbit/s / 9,6 Kbit/s / 19,2 Kbit/s / 38,4 Kbit/s / 57,6 Kbit/s / 93,75 Kbit/s / 115,2 Kbit/s (réglage d'usine : 19,2 Kbit/s)

Type de produit: Convertisseur d'interface

Interfaces: RS-485

Type: RAD-RS485-IFS

Tension de fonctionnement: 30.5 V/DC

Température de fonctionnement max.: +70 °C °C

Température de fonctionnement min.: -40 °C

Température de fonctionnement: -40 à +70 °C °C

Nombre de sorties: 1 x

Dim.: (l x H) 17.5 mm x 113 mm

Consommation électrique max.: 65 mA

Hauteur: 113 mm

Largeur: 17.5 mm

Référence fabricant: 2702184

Interfaces: RS-485
Interface de configuration

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2209814 Phoenix Contact 2702184 RAD-RS485-IFS Convertisseur d'interface RS-485 Nbr. de sorties: 1 x 30.5 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209814 Phoenix Contact 2702184 RAD-RS485-IFS Convertisseur d'interface RS-485 Nbr. de sorties: 1 x 30.5 V/DC 1 pc(s)

Description

Multiplexeur multi-point pour signaux E/S. Jusqu'à 99 stations de bus sur le réseau. Mise en service rapide et simple sans programmation. Peut être combiné avec des modules radio Radioline. Extensible de manière modulaire avec jusqu'à 32 modules d'extension E/S. Plage de température étendue -40 °C... +70 °C.

Ce texte a été traduit par une machine.
