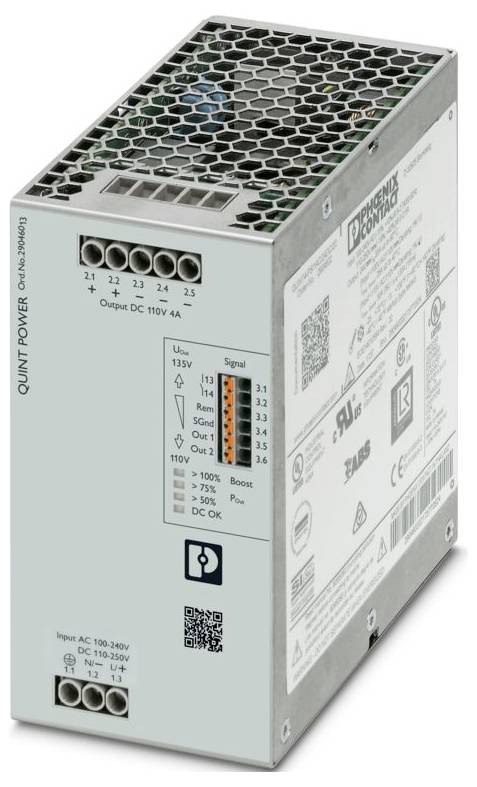

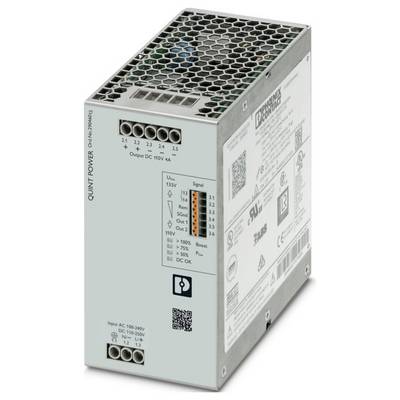

Phoenix Contact 2904613 Alimentation électrique 110 V/DC 4 A 474 VA Contenu 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (332,50 € / unité(s))
332,50 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : QUINT Power
- Type de raccordement : connecteur Push-In
- Largeur : 70 mm
- Hauteur : 130 mm
- Profondeur : 125 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 70 °C (> 60 °C DERATING: 2,5 %/K)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Normes/réglementations: EN 61000-4-10
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension: Catégorie de surtension
- Degré de pollution : 2
- Vibration (fonctionnement): 5 Hz ... Recherche de résonance 100 Hz 2,3g, 90 min., fréquence de résonance 2,3g, 90 min. (Selon DNV GL Classe C)
- Longueur de section dénudée : 8 mm
- Section de conducteur flexible min. : 0,2 mm²
- Section de conducteur flexible max. : 1,5 mm²
- Section conducteur rigide min : 0,2 mm²
- Section conducteur rigide max : 1 mm²
- Couple de serrage min : 0,5 Nm
- Fréquence : 50 Hz... 60 Hz
- Classe de protection I
- Fréquence : 50 Hz
- Plage de tension nominale d'entrée: 110 V c.c. ... 250 V C.C.
- Plage de tension d'entrée: 110 V c.c. ... 250 V C.C. -18 % ... +40 %
- Résistance à la tension max. : 300 V c.a. 60 s.
- Courant d'enclenchement : type. 11 A (à 25 °C)
- Intégrale du courant de commutation (I2t): < 0,3 A2S
- Limitation de courant de démarrage: 11 A
- Temps de pontage en panne de réseau : type. 37 ms (120 V c.a.);type. 38 ms (230 V c.a.)
- CONSOMMATION DE COURANT : 5,6 A (110 V C.C.) ; 2,3 A (250 V C.C.)
- Puissance nominale : 474 VA
- Temps de démarrage typique : 300 ms (du mode SLEEP)
- Temps de mise en marche : < 1 s.
- Fusible d'entrée : 12 A (lent, interne)
- Sélection du fusible approprié pour la protection d'entrée: 10 A ... 16 A (caractéristiques B, C ou similaires)
- Efficacité : type. 93,5 % (120 V c.a.);type. 94,7 % (230 V C.A.)
- Caractéristiques de sortie : U/I advanced;Smart HICCUP;FUSE MODE
- Tension nominale : 110 V DC
- Plage de réglage de la tension de sortie (USET): 110 V c.c. ... 135 V c.c. (puissance constante)
- Courant de sortie nominal (IN): 4 A
- Boost statique (ISTAT.Boost) : 5 A
- Boost dynamique (IDyn.Boost) : 6 A (5 s)
- Sélective Fuse Breaking (ISFB): 24 A (15 ms)
- Déclenchement magnétique de fusible : A1 ... A4 / B2 ... B4 / C1 ... C2 / Z1 ... Z4
- Résistance aux courts-circuits : Oui
- Légère : Oui
- Résistance au retour : ≤ 160 V c.c.
- Protection contre les surtensions en sortie (OVP) : < 150 V c.c.
- Ondulation résiduelle : < 600 mVss (pour les valeurs nominales)
- Temps de montée : < 1 s (UOut = 10 % ... 90 %)
- Commutation en série : Oui
- Puissance perdue au ralenti maximale : < 7 W (120 V c.a.) ;< 7 W (230 V c.a.)
- Puissance de perte maximale : < 31 W (120 V c.a.) ;< 25 W (230 V c.a. )
- PERTE DE PUISSANCE SLEEP MODE: < 7 W (120 V C.A.);< 7 W (230 V C.A.)
- Commutation parallèle: Oui, à la redondance et à l'augmentation de la puissance
- Couverture (côté secondaire): Électronique;thermomagnétique;thermique
- Entrée : 2 kV (degré de précision de contrôle 4 - symétrique) ; 4 kV (degré de précision de contrôle 4 - asymétrique)
- Sortie : 1 kV (degré de précision de contrôle 3 - symétrique) ; 2 kV (degré de précision de contrôle 3 - asymétrique)
- Signal : 4 kV (degré de précision de contrôle 4 - asymétrique)
- Types de signalisation : LED ; contact de signal sans potentiel ; sortie de signal active Out1 (numérique, configurable) ; sortie de signal active Out2 (numérique, analogique, configurable) ; contact à distance ; terre de signal SGnd
- Default : fermé (UOut > 0,9 USet)
- NUMÉRIQUE : 24 V C.C. 1 A ; 30 V C.A./C.C. 0,5 A
- Analogique : 4 mA... 20 mA ±5 % (charge ≤400 Ω)
- Terre de signalisation SGnd: Potentiel de référence pour Out1, Out2 et Rem
- Nombre de phases : 1
- Tension d'isolement entrée/sortie : 4 kV c.a. (essai de type) ; 2 kV c.a. (essai unitaire)
- Fréquence de commutation : 90,00 kHz... 110,00 kHz (niveau de conversion auxiliaire); 80,00 kHz ... 340,00 kHz (niveau de conversion principal);50,00 kHz ... 70,00 kHz (niveau PFC)
- MTBF (IEC 61709, SN 29500): > 1169000 h (25 °C);> 688000 h (40 °C);> 308000 h (60 °C)
- Prévision de durée de vie (condensateurs électrolytiques): Attente de durée de vie (condensateurs électrolytiques)
- Courant : 4 A
- Température : 25 °C
- Temps : 272000 h
- Texte additionnel : degré d'acuité d'essai 2
- Cote de montage : cote de montage
- Peintures de protection : Non
- Classe de inflammabilité selon UL 94 (boîtier / bornes) : V0
- Matériau du boîtier : métal
- Exécution des parties latérales : aluminium
- Hauteur de mise en œuvre : ≤ 4000 m (> 2000 m, tenir compte du derating)
- Classe climatique: 3K3 (selon EN 60721)
- Max. allocution Humidité (fonctionnement): ≤ 95 % (à 25 °C, pas d'engourdissement)
- Choc : 18 ms, 30g, par direction spatiale (selon IEC 60068-2-27)
- Code de vitesse: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 %/K)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 NO 61010-1-1;CAN/CSA-C22.2 NO 61010-1-12
- SIQ : type approuvé ; schéma CB (IEC 61010-1, IEC 60950-2-201, IEC 61010-1)
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Directive basse tension : conformité à la directive NSR 2014/35/UE
- Exigences CEM Immunité: EN 61000-6-1;EN 61000-6-2
- Émission de brouillage guidée par la ligne : émission de brouillage guidée par la ligne
- Rayonnement perturbateur : rayonnement perturbateur
- DNV GL Émission de brouillage guidée par la ligne : DNV GL Émission de brouillage guidée par la ligne
- DNV : classe B
- DNV GL Rayonnement de brouillage : DNV GL Rayonnement de brouillage
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact : 8 kV (degré de précision de contrôle 4)
- Décharge d'air: 15 kV (degré d'intensité d'essai 4)
- Note: Critère A: 0,5 / 1 période
- Critère B: 5 / 50 / 250 périodes
- Champ RF électromagnétique: Champ RF électromagnétique
- Épaisseur du champ d'essai : 1000 A/m
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Charge de surtension (Surge) : charge de surtension (Surge)
- Influence guidée : influence guidée
- Entrée/sortie/signal : asymétrique
- Tension : 2,5 kV
- Champ magnétique à fréquence énergétique : champ magnétique à fréquence énergétique
- Perte de tension : chute de tension
- Perte de tension : 0 %
- Champ magnétique impulsionnel : champ magnétique impulsionnel
- Grandeurs parasites asymétriques guidés par câble : grandeurs asymétriques guidées par câble
- Niveau de test 1: 100 kHz
- Niveau de test 2: 1 MHz
- Niveau de test 3 : 1,5 kHz 15 kHz (degré de précision de test 4)
- Niveau de test 4 : 15 kHz 150 kHz (degré de précision de test 4)
- Niveau de test 5 : 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (degré de précision de contrôle 4)
- Niveau de test 6 : 16,7 Hz 50 Hz 60 Hz (degré de précision de contrôle 4)
- Arbre oscillant amorti : vague oscillante amortie
- Entrée, sortie (niveau de test 1) : 100 kHz 1 MHz (degré de précision de contrôle 3 - symétrique)
- Entrée, sortie (niveau de test 2) : 10 MHz
- Entrée, sortie (niveau de test 3) : 100 kHz 1 MHz (degré de précision de contrôle 3 - asymétrique)
- Signaux (niveau de test 1) : 100 kHz 1 MHz (degré de précision de contrôle 3 - symétrique)
- Signaux (niveau de test 2) : 100 kHz 1 MHz (degré de précision de contrôle 3 - asymétrique)
- Champ magnétique oscillant amorti : champ magnétique oscillant atténué
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Critère C: Altération temporaire du comportement de fonctionnement, que l'appareil lui-même corrige ou qui peut être réparée en actionnant les éléments de commande.
- Température ambiante (Startup type tested) : -40 °C
- APPLICATIONS FERROVIAIRES: EN 50121-3-2;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-5
- Entrée de commande (configurable) Rem : puissance de sortie MARCHE/ARRÊT (SLEEP MODE)
- Mode AC : mode AC
- Tension du réseau national typique : 120 V c.a. ; 230 V c.a.
- Type de tension d'alimentation : DC
- Plage de fréquence AC: 50 Hz ... 60 Hz -10 % ... +10 %
- Plage de fréquence (FN): 50 Hz ... 60 Hz -10 % ... +10 %
- Circuit de protection : protection contre les surtensions transitoires | Varistor, évacuer les gaz
- Facteur de puissance (cos phi): 0,94
- Courant de fuite contre PE : < 3,5 mA ; 0,7 mA (264 V c.a., 60 Hz)
- Fonctionnement DC : fonctionnement DC
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Écart de régulation : < 0,5 % (variation de charge statique 10 % ... 90 %);< 4 % (variation dynamique de charge 10 % ... 90 %, (10 Hz));< 0,25 % (variation de tension d'entrée ±10 %)
- PUISSANCE DE SORTIE : 440 W ; 550 W ; 660 W
- Facteur crest : type. 1,54 (120 V c.a.);type. 1,57 (230 V C.A.)
- Signal Out 1 (configurable) : Signal Out 1 (configurable)
- Signal Out 2 (configurable) : Signal Out 2 (configurable)
- Signal Relais 13/14 (configurable) : Signal Relais 13/14 (configurable)
- Commutateur/point de serrage flexible avec douille de câble avec douille en plastique min. : 0,2 mm²
- Commutateur/point de serrage flexible avec douille de câble avec douille en plastique max. : 0,75 mm²
- Commutateur/point de serrage flexible avec douille de câble sans douille en plastique min. : 0,2 mm²
- Commutateur/point de serrage flexible avec douille de câble sans douille en plastique max. : 1,5 mm²
- Section de conducteur AWG min: 24
- Section de conducteur AWG max: 16
- Couple de serrage max : 0,6 Nm
- Sortie de signal : sortie de signal
- Pout : > 100 % (LED jaune, puissance de sortie > 440 W) ;> 75 % (LED verte, puissance de sortie > 330 W) ;> 50 % (LED verte, puissance de sortie > 220 W)
- Uout : > 0,9 x USet (LED verte) ;< 0,9 x USET (LED clignote en vert)
- Tension d'isolement sortie/PE : 0,5 kV c.c. (essai de type) ; 0,5 kV c.c. (essai unitaire)
- Tension d'isolement entrée/PE: 3,5 kV c.a. (essai de type); 2,4 kV c.a. (essai unitaire)
- Directive sur la protection de l'environnement: Directive RoHS 2011/65/UE;DEEE;Reach
- Distance de montage droite/gauche : 5 mm / 5 mm
- Distance de montage haut/bas : 50 mm / 50 mm
- Norme - Limitation des courants harmoniques de réseau: EN 61000-3-2
- Norme - Sécurité électrique : IEC 61010-2-201
- Norme - Séparation sûre : IEC 61010-2-201
- Norme - Sécurité pour les appareils de mesure, de commande, de régulation et de laboratoire: IEC 61010-1
- Charge de la batterie : DIN 41773-1
- Homologation - Exigences de l'industrie des semi-conducteurs en matière de chutes de tension du réseau: SEMI F47-0706, EN 61000-4-11
- Homologations UL : UL Listed UL 61010-1;UL 121201 & CSA C22.2 No. 213-17 Classe I, Division 2, Groupes A, B, C, D T4 (Hazardous Location)
- Exigences CEM Alimentation en énergie : IEC 61850-3 (G,H) ; EN 61000-6-5 (appareillage)
- Courants harmoniques : courants harmoniques
- Flicker : Flicker
- Nombre de périodes: 0,5 / 1 / 5 / 50 / 250 périodes
- Vibrations sinusoïdales atténuées (Ring Wave) : vibrations sinusoïdales atténuées (Ring Wave)
- Puissance apparente : 336 VA (120 V, UOUT = 24 V, IOUT = stat. Boost);345 VA (230 V, UOUT = 24 V, IOUT = stat. Boost)
- Autorisation de construction navale: DNV GL demandée
- Émission de brouillage : émission de brouillage selon EN 61000-6-3 (résidentiel et commercial) et EN 61000-6-4 (secteur industriel)
- Résistance aux interférences : résistance aux interférences selon EN 61000-6-1 (secteur résidentiel), EN 61000-6-2 (secteur industriel) et EN 61000-6-5 (appareillage), IEC/EN 61850-3 (alimentation électrique)
