Name: Phoenix Contact CATAN C1 EN 1371432 Commande 24 V/DC
Brand: Phoenix Contact
SKU: 3583185
Availability: InStock

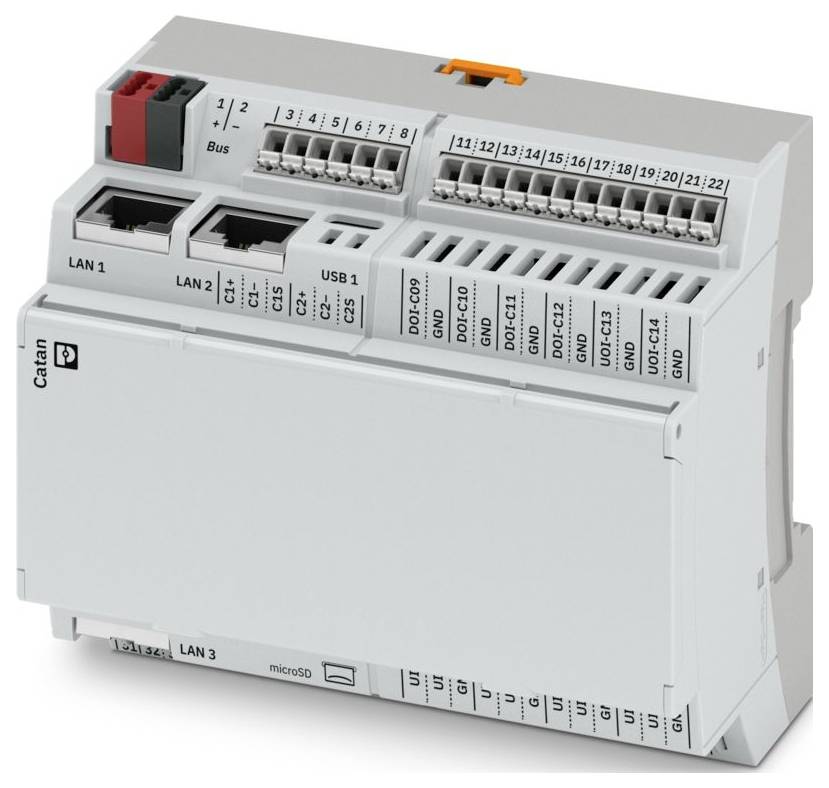

Un module de commande industrielle compact avec plusieurs ports et des bornes étiquetées, utilisé pour l'interfaçage et la communication dans les systèmes automatisés.

Photo non contractuelle

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 5 novembre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (1 589,00 € / unité(s))

1 589,00 €

Prix TTC

dont 0,07 € d’éco-part

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Famille de produits : Catan
Type de connexion : USB 2.0 Full Speed, prise de type C
Section de conducteur flexible: 0,5 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm² (raccord conducteur lorsque le point de serrage est ouvert);0,34 mm² ... 1,5 mm² (connecteur Push-In)
Section de conducteur AWG: 24 ... 16
Largeur : 89,7 mm
Hauteur : 68 mm
Unité de division : 6 TE (boîtier de rail support selon DIN 43871)
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -5 °C ... 50 °C (jusqu'à 3000 m d'altitude)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage sur rail support (selon DIN EN 60715)
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Longueur de dénudage : 10 mm
Position de montage : horizontale ; des positions de montage alternatives sont possibles, mais peuvent entraîner une réduction thermique des performances.
Longueur : 107,6 mm
Vitesse de transmission : max. 12 Mbit/s.
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
Matériau : polycarbonate (boîtier)
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 2 (utilisation comme connecteur pour le panneau de commande Catan et les périphériques, USB1 utilisable en plus comme gadget USB Ethernet)
RS-485: RS-485
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Lieu d'utilisation: Utilisation en intérieur
Mode de fonctionnement : Sink et Source
Ethernet : Ethernet
Longueur de transmission : max. 350 m (entre deux participants)
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : 2 conducteurs
Section nominale : 1,5 mm²
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Tension nominale : 24 V DC
Compatibilité électromagnétique: Conformité à la directive CEM
Circuit de protection : protection contre les courts-circuits ; protection contre les surcharges ; protection contre les mauvais circuits CC (max. 30 V)
Approvisionnement : approvisionnement
Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6: : 5g
Choc selon EN 60068-2-27/IEC 60068-2-27: : 30g
Choc continu selon EN 60068-2-27/IEC 60068-2-27: : 10g
Pression atmosphérique (stockage/transport) : 58 kPa... 106 kPa (jusqu'à 4500 m d'altitude)
Consommation de courant typique : 350 mA (sans charge externe) ; 400 mA (avec écran)
Consommation de courant maximale : max. 3,6 A
Remarque sur le type de connexion : Single Pair Ethernet (SPE) 10BASE-T1L, blindé
Courant d'entrée : 1 mA
Fréquence d'entrée : max. 20 Hz (signal déversé)
Courant de sortie : max. 500 mA
Caractéristiques particulières: Processus de développement certifié selon IEC 62443-4-1
Fonctionnalité : Fonctionnalité
Nombre de sorties : 4
Désignation entrée: Entrées de compteur
Désignation sortie : sorties numériques
Signal d'entrée Courant : 0 mA ... 20 mA;4 mA ... 20 mA
Description de l'entrée: Contact ouvert/fermé
Signal d'entrée tension : 0 V ... 10 V
Signal de sortie tension : 0 V ... 10 V
USB : USB
Plage de tension d'entrée Signal « 0 » : -3 V c.c. ... 5 V DC (une entrée ouverte fournit toujours un signal 0.)
Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 30 V C.C.
Couleur (partie supérieure du boîtier) : gris clair (RAL 7035)
Couleur (partie inférieure du boîtier) : gris (RAL 7042)
Résistance d'entrée entrée entrée de tension: > 5 MΩ
Résolution (courant) : 0,01 mA
Résolution (tension) : 1 mV
Longueur admissible du câble: Max. 30 m (pour le respect des exigences CE et la conformité à la directive CEM)
Horloge en temps réel : intégrée (tampon capacitif)
Configuration système requise : configuration système
Langages de programmation pris en charge : Niagara Framework®
TENSION D'ENTRÉE NOMINALE UIN : 24 V C.C.
Lieu d'installation : sous-distribution ; armoire de commande
Charge nominale ohmique: 12 W (48 Ω)
Résistance à la rétractation aux impulsions courtes : résistant à la rétrotension
Tolérance relative : max. 1 % (pour les résistances > 200 Ω)
Tolérance absolue : max. 0,5 K (résistance de câble max. 2 Ω ( câble en cuivre de 30 m avec d = 0,8 mm))
Courant de sortie éteint : max. 1,4 mA
Comportement en cas de surcharge : Auto-Restart
Résolution : 1 impulsion
Mémoire de données rémanente : 5 Go (eMMC) ; 512 koctets (MRAM, mémoire supplémentaire)
Mémoire : 1024 Mo (RAM LPDDR4)
Outil d'ingénierie : Emalytics
TENSION D'ALIMENTATION (C.C.) : 24 V C.C.
Conformité aux directives CEM : essai d’immunité selon la norme EN IEC 63044-5-2 Surtension transitoire (surtension) Critère B ; essai d’immunité selon la norme EN IEC 63044-5-2 Transients rapides (rafale) Critère A, ±500 V, Critère B, ±1000 V ; essai d’immunité selon la norme EN IEC 63044-5-2 Champs électromagnétiques Critère A, intensité du champ : 10 V/m;Essai d'immunité selon EN IEC 63044-5-2 Décharge d'électricité statique (ESD) Critère A, ±4 kV décharge de contact, ±8 kV décharge d'air;Essai d'immunité selon EN IEC 63044-5-2 grandeurs parasites conduites par câble Critère A, tension d'essai 10 V;Essai d'émission de bruit selon EN IEC 63044-5-2 classe B
Dimensions sans écran monté : dimensions sans écran monté
Dimensions avec écran enfiché : dimensions avec écran enfiché
Bus d'extension (Link-Bus) : Bus d'extension (Link-Bus)
Analogique : Entrée universelle : Analogique : Entrée universelle
Tolérance absolue (mA) : max. 0,05 mA (la mesure nécessite une résistance parallèle externe de 68 Ω.)
Tolérance absolue (V) : max. 25 mV
Type de capteur utilisable (RTD): NI 1000;LG-Ni 1000
Plage de température: -30 °C ... 150 °C (NTC 10 K);-15 °C ... 150 °C (NTC 20k)
Résolution de température : 0,1 K
Type de capteur utilisable (TC): NTC 10k;NTC 20k;NTC 10k Pre
Plage de résistance: 0 Ω ... 180 kΩ
Résolution (résistance) : 0,1 Ω
Digital: Entrée universelle: Digital: Entrée universelle
Remarque Entrée: Vous pouvez paramétrer chaque sortie universelle comme entrée numérique. Voir le tableau « Fonction « Entrée numérique ».
Plage de résistance d'entrée: > 15 kΩ
Compteur: Entrée universelle: Compteur: Entrée universelle
Tension d'essai: Bus d'extension / logique: 500 V c.a., 50 Hz, 1 min
Tension d'essai: Logique / Serre de fonction: 500 V c.a., 50 Hz, 1 min
Trusted Platform Module : TPM 2.0
Tension de test : LAN / Logique : 500 V c.a., 50 Hz, 1 min
Tension d'essai: TP / logique: 500 V c.a., 50 Hz, 1 min
Tension d'essai: RS-485 / Logique: 500 V c.a., 50 Hz, 1 min
Capacité de charge de courant (points de serrage) : 13,5 A
Capacité de charge de courant (passage entre les points de serrage): 4 A
Numérique : Entrée numérique (DOI) : Numérique : Entrée numérique (DOI)
Numérique : Sortie universelle : Numérique : Sortie universelle
Compteur: Entrée numérique (DOI): Compteur: Entrée numérique (DOI)
Analogique : Sortie universelle : Analogique : Sortie universelle
Courant de sortie (par canal) : max. 10 mA
Numérique : Sortie Numérique (DOI) : Numérique : Sortie Numérique (DOI)
Remarque Sortie : les données techniques sont identiques à celles des sorties numériques avec fonction « Entrée numérique » (DOI).
Comportement lors de la coupure de tension : la sortie suit sans délai l'alimentation en tension
Connexions 1 ... 2 (connexion TP-bus) : connecteurs 1 ... 2 (connexion bus TP)
Connexions 3... 62 (alimentation électrique, bus Link, E/S) : connecteurs 3 ... 62 (alimentation électrique, bus Link, E/S)
Bus pour l'automatisation de la pièce : bus pour l'automatisation de la pièce

Type de produit: Commande

Interfaces: USB-C
RJ45

Nombre de sorties max.: 4

Tension de fonctionnement: 24 V/DC

Hauteur: 60.7 mm

Longueur: 107.6 mm

Largeur: 89.7 mm

: IP20

Dim.: (L x l x H) 107.6 x 89.7 x 60.7 mm

Connexion: Raccordement Push-in

Affichage: oui

Référence fabricant: 1371432

Type: CATAN C1 EN

Mémoire données: 512 kB

Montage: Montage sur profilé support/rack

Heure en temps réel: oui (intégré)

Température ambiante max.: 50 °C

Température ambiante min.: -5 °C

Profondeur: 60.7 mm

: 107.6 mm

: 91 mm

: 60.7 mm

: 0

: 4

: 0

: 0

: DC

: 5242880 kByte

: 3

: 0

: 0

: 2

: 2

: 0

: 0

: FAUX

: None

: None

: VRAI

: FAUX

: FAUX

: 0

: 0

: FAUX

: FAUX

: FAUX

: FAUX

: None

: None

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3583185 Phoenix Contact CATAN C1 EN 1371432 Commande 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3583185 Phoenix Contact CATAN C1 EN 1371432 Commande 24 V/DC

Description

Commande pour l'automatisation du bâtiment. 14 entrées et sorties configurables. Interfaces : 3 x Ethernet, 2 x RS-485, 2 x USB-C, TP pour l'automatisation des pièces, 2 x SPE pour les modules d'extension Catan. Commande prioritaire locale via Catan Control Panel.
