Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Afficheur numérique

Un appareil de mesure numérique avec affichage et connexions câblées, utilisé pour mesurer les paramètres électriques dans des applications industrielles.

Photo non contractuelle

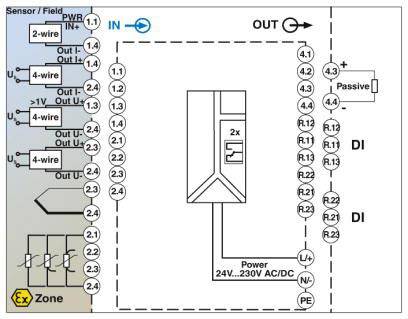

Schéma de circuit d'un module électronique. À gauche : Connexions de capteurs en configuration 2 ou 4 fils. À droite : Borniers (DI) et alimentation électrique.

Le diagramme montre un symbole électrique avec 'IN' et 'OUT'. En haut à gauche : indicateur de flux de courant ; à droite : U, I. En haut à gauche : marqué en bleu.

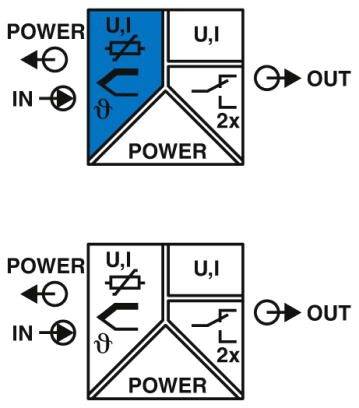

Diagramme avec des flèches de flux de courant : Entrées sur le côté gauche (IN), sorties sur le côté droit (OUT). En haut : Entrée marquée en bleu. Symboles U, I. En bas : Noir et blanc, moins de détails.

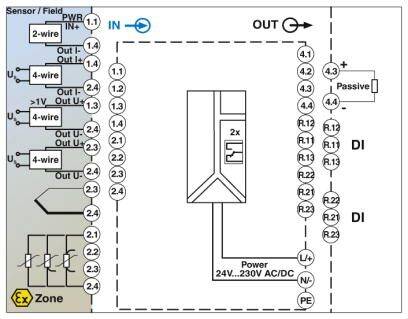

Diagramme d'un système de capteurs montrant les entrées, les sorties et l'alimentation électrique. Identifie les connexions et les zones pour l'implémentation technique.

1/5

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le ven. 6 novembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (540,83 € / unité(s))

540,83 €

dont 0,11 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Température ambiante (fonctionnement): -20 °C 0...60 °C
Max. Hauteur d'utilisation :< 2000 m (au-dessus de NN)
Description de l'entrée : entrée universelle
Signal d'entrée courant : 0 ma... 20 ma + 10 %
Signal de sortie courant : 0 ma... 20 mA.
Longueur de dénudage : 10 mm
Matériau du boîtier : PC-GF10
Puissance absorbée : ≤ 6,9 W

Type de produit: Afficheur numérique

Fonction de mesure: tension
température
courant / intensité

Plage de mesure (min.): 0 mA

Type: FA MCR-EX-D-TUI-UI-2REL-UP

Gamme de mesure (max.): 20 mA

: IP65 (façade avant)

Dim.: (L x l x H) 175 x 96 x 48 mm

Tension de fonctionnement max.: 230 V DC/AC

Tension de fonctionnement min.: 24 V DC/AC

Largeur: 96 mm

Hauteur: 48 mm

Longueur: 175 mm

Interfaces: tension analogique
courant analogique

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Afficheur numérique

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225702 Phoenix Contact FA MCR-EX-D-TUI-UI-2REL-UP Afficheur numérique

Description

Indicateur de processus multifonction ex-i dans le boîtier de montage du panneau de commutation pour la surveillance et la représentation des valeurs de mesure analogiques. Les entrées universelles permettent de brancher le courant, la tension, les RTD et les TCS. Deux sorties de changeur de relais et une sortie analogique.

Ce texte a été traduit par une machine.
