Phoenix Contact MACX-MR-C-10 1336510 Relais de surveillance Nombre de sorties relais: 2

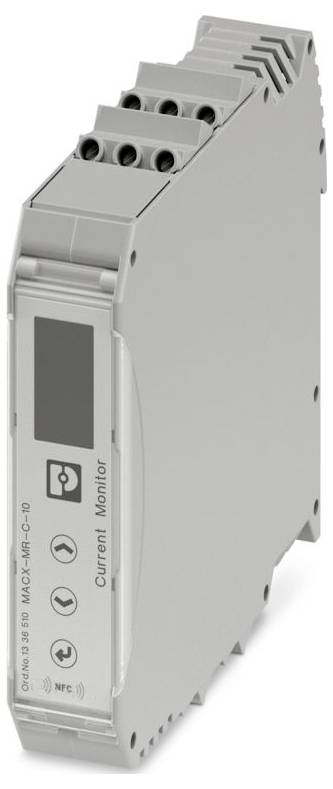

Un appareil compact de surveillance de courant de couleur grise avec quatre bornes et un petit écran, utilisé dans les systèmes électriques pour surveiller le flux de courant.
Photo non contractuelle
Type de produit
Relais de surveillance
Nombre de sorties relais
2
Type
MACX-MR-C-10
Entrées de mesure
Messeingang
Dim.
(L x l x H) 114 x 22.5 x 109 mm
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Indisponible
Vente et expédition :
Conrad ElectronicCGV
Total (209,99 € / unité(s))
209,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,07 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

  • Type de raccordement: borne à vis
  • Couple de serrage : 0,5 Nm... 0,6 Nm (5 lb en ... 7 lb in)
  • Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
  • Section conducteur rigide: 0,2 mm² ... 2,5 mm²
  • Section de conducteur AWG: 24 ... 14
  • Largeur : 22,5 mm
  • Hauteur : 109 mm
  • Profondeur : 114 mm
  • Classe inflammabilité conformément à la norme UL94 : V0
  • Conditions ambiantes: Conditions environnementales
  • Indice de protection : IP40 (boîtier) ; IP20 (bornes de raccordement)
  • Température ambiante (fonctionnement): -25 °C ... 60 °C
  • Température ambiante (stockage/transport) : -40 °C ... à 85 °C
  • Normes/réglementations: EN 61000-6-4
  • Catégorie de surtension III
  • Degré de pollution : 3
  • Humidité admissible (fonctionnement): 10 % ... 95 %
  • Choc (fonctionnement): Catégorie 1
  • Vibration (fonctionnement) : classe B
  • Longueur de dénudage : 10 mm
  • Position de montage: indifférente
  • Fréquence : 48 Hz... 400 Hz
  • Étiquette : GB/T 14048.5
  • UL, États-Unis / Canada: UL, États-Unis / Canada
  • Puissance de perte maximale à condition nominale : 15 W
  • Mode de fonctionnement : principe de courant de repos ou de rupture de fil
  • Plage de tension d'alimentation: 24 V c.a. ... 240 V C.A. -15 % ... +10 % ; 24 V C.C. ... 240 V C.C. -25 % ... +30 %
  • CE : CE
  • Puissance nominale absorbée : 15 VA (1,5 W)
  • Fonction : sous-courant ; surcourant ; fenêtre
  • Consignes de montage : sur rail standard NS 35 selon EN 60715
  • Désignation standard : EN 50155, GB/T 25119
  • Compatibilité électromagnétique: Conformité à la directive CEM
  • Directive basse tension : conformité à la directive NS
  • Rayonnement perturbateur : rayonnement perturbateur
  • Résistance aux interférences : EN 61000-6-2
  • Tension de commutation maximale : 250 V c.a.
  • PLAGE DE COURANT D'ENTRÉE : 0 A AC/DC ... 10 A AC/DC
  • Approvisionnement : approvisionnement
  • Exécution de contact : 2 changeurs sans potentiel
  • Tension d'isolation de référence: 600 V
  • Commutation : commutation
  • Directive ferroviaire : Directive ferroviaire
  • Matériau des contacts : AgSnO2
  • Puissance d'arrêt (charge ohmique) maximale : 2000 VA (8 A/250 V c.a.)
  • Durée de vie électrique : env. 1 x 105 jeux de commutation, charge ohmique 2000 V A
  • Résistance à la tension nominale : 6 kV
  • Fusible de sortie : 8 A (rapide)
  • Temps de préparation : 200 ms
  • Dispositifs électroniques sur les véhicules ferroviaires: Dispositifs électroniques sur les véhicules ferroviaires
  • Propriétés d'isolation: Directive ferroviaire: Propriétés d'isolation: Directive ferroviaire
  • Type de filet : 1-phase
  • Séparation galvanique : 300 V
  • Désignation entrée : entrée de mesure
  • Taille de mesure: DC, sinus AC (40 Hz ... 500 Hz)
  • CAPACITÉ DE SURINTENSITÉ : 15 A AC/DC
  • Résistance d'entrée entrée entrée de courant: 5 mΩ
  • Coefficient de température maximal : 0,05 %/K
  • Plage de réglage du délai de déclenchement: 0 s ... 99,9 s
  • Précision de base: 1 % (>1 A, ±10 mA (0 … 1 A))
  • Précision de répétition 0,5 %
  • Type de matériau isolant : PBT
  • CCC: CCC
  • Classe de température de fonctionnement : OT4
  • Classe de température de fonctionnement étendue lors de la mise en marche : ST2
  • Classe de variation de température : H1
  • Interruption de l'alimentation électrique/commutation d'alimentation : S2;S3/C1;C2
  • NIVEAUX DE DANGER: HL1;HL2;HL3
  • Peinture de protection : PC2
Type

MACX-MR-C-10

Type de produit

Relais de surveillance

Nombre de sorties relais

2

Entrées de mesure

Messeingang

Dim.

(L x l x H) 114 x 22.5 x 109 mm

Largeur

22.5 mm

Hauteur

109 mm

Longueur

114 mm

Profondeur

114 mm

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 3586763 Phoenix Contact MACX-MR-C-10 1336510 Relais de surveillance Nombre de sorties relais: 2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3586763 Phoenix Contact MACX-MR-C-10 1336510 Relais de surveillance Nombre de sorties relais: 2

Description

Relais de surveillance de courant, alimentation à large plage avec 24 V c.a./c.c. … 240 V c.a./c.c., avec seuils réglables, retard de réponse et fonctions sélectionnables par configuration.
