Name: Phoenix Contact PLC-RPT- 24DC/21-21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inve
Brand: Phoenix Contact
SKU: 2141004
Availability: BackOrder

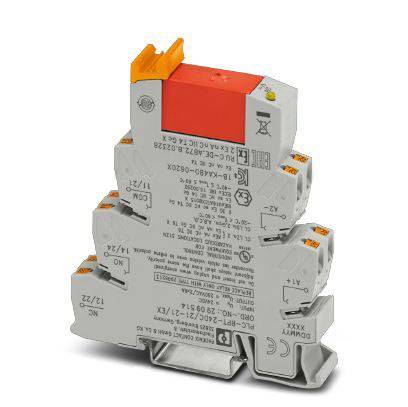

Un composant électrique gris rectangulaire avec plusieurs bornes et étiquettes. Un levier rouge et des bornes orange sont particulièrement remarquables.

Le diagramme présente un graphique des capacités de commutation pour différents types de courant : 1) AC, 2) DC, 3) DC en série, 4) DC avec L/R=40ms. Axes : Tension de commutation [V], Courant de commutation [A].

Schéma de connexion : Connexion de A1, A2 aux contacts 11, 12, 14 et 21, 22, 24 avec redresseur intégré et bobine de commutation.

'Diagramme montre U/UN par rapport à TU[°C]. Axe vertical : U/UN de 0,8 à 1,4. Axe horizontal : TU de 20 à 65°C. Ligne droite de 1,4 à 25°C à 1,0 à 60°C, puis horizontale jusqu'à 65°C.'

1/4

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

EAN :

Ref. fabricant :

Code produit :

Livraison avant le jeu. 12 novembre

Vente et expédition :

Conrad ElectronicCGV

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (22,00 € / unité(s))

219,99 €

Prix TTC

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,43 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 5 V AC/DC (à 10 ma)
Courant de commutation minimal : 10 ma (à 5 V)
Courant d'appel maximal : 15 A (300 ms)
Puissance de coupure (charge résistive) maximale :
140 W (À 24 V DC)
85 W (À 48 V DC)
60 W (À 60 V DC)
44 W (À 110 V DC)
60 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 250 V, DC13)
3 A (À 24 V, AC15)
3 A (À 120 V, AC15)
3 A (À 250 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : isolation sûre, isolation renforcée
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT- 24DC/21-21/EX

Connexion: Push-In

Temps de réponse: 8 ms

Temps de descente: 10 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Puissance de coupure max.: 1500 VA

Durée de vie mécanique: 3x 10⁷ cycles de commutation

Puissance de la bobine: 0.43 W

Spécificités: avec LED
avec diode de roue libre
avec diode de protection contre les polarités

: RT III

Température max.: +60 °C

Température min.: -20 °C

Longueur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 14 x 80 mm

Contenu: 10 pc(s)

Profondeur: 94 mm

UKCA: oui

Variantes(Les prix s'entendent TTC hors frais de port)

Courant de commutation (max.)

Tension de contact (max.)

Tension nominale

Type de contact

Phoenix Contact PLC-RPT- 24DC/21-21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) 10 pc(s)

Code produit :2141004

Livraison avant le jeu. 12 novembre

Conrad Electronic

Ce produit

6 A

250 V DC/AC

24 V/DC

2 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

219,99 €^*

Phoenix Contact PLC-RPT- 24UC/21HC Module relais Tension nominale: 24 V DC/AC Courant de commutation (max.): 10 A 1 inverseur (RT) Piece 1 pc(s)

Code produit :2141020

Livraison le lun. 2 novembre

3 pièce(s)Conrad Electronic

10 A

250 V DC/AC

24 V DC/AC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

20,99 €^*

Phoenix Contact PLC-RPT- 48DC/21AU Module relais Tension nominale: 48 V/DC Courant de commutation (max.): 50 mA 1 inverseur (RT) Piece 1 pc(s)

Code produit :2141021

Livraison avant le lun. 9 novembre

151 pièce(s)Conrad Electronic

50 mA

30 V/AC

48 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

33,99 €^*

Phoenix Contact PLC-RPT-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inverseurs (RT) 10 pc(s)

Code produit :2141037

Livraison avant le lun. 9 novembre

5 Paquet(s)Conrad Electronic

6 A

250 V DC/AC

120 V/AC

2 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

255,00 €^*

Phoenix Contact PLC-RSC- 24DC/21-21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inverseurs (RT) Piece 10 pc(s)

Code produit :2141049

Livraison avant le lun. 9 novembre

80 Paquet(s)Conrad Electronic

6 A

250 V DC/AC

24 V/DC

2 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

219,99 €^*

Phoenix Contact PLC-RSC-120UC/21-21/EX Module relais Tension nominale: 120 V/AC Courant de commutation (max.): 6 A 2 inverseurs (RT) Piece 10 pc(s)

Code produit :2140991

Livraison le lun. 2 novembre

8 Paquet(s)Conrad Electronic

6 A

250 V DC/AC

120 V/AC

2 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

239,99 €^*

Phoenix Contact PLC-RSC-12DC/21/EX Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) Piece 10 pc(s)

Code produit :2140977

Livraison avant le lun. 9 novembre

177 Paquet(s)Conrad Electronic

6 A

250 V DC/AC

12 V/DC

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

174,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inve

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 2 inve

Description

INTERFACE PLC, composé d'une borne de base montable sur rail de support en 14 mm avec connexion Push-in et relais enfichable avec contact de puissance, 2 inverseurs, tension d'entrée 24 V DC. Homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2)
