Name: Phoenix Contact REL-MR- 24DC/21HC AU Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) 10 pc(s)
Brand: Phoenix Contact
SKU: 3580348
Availability: InStock

Un connecteur électrique gris avec des accents orange, présentant plusieurs câbles et une conception multicouche pour une gestion et une connexion sécurisées des câbles.

Photo non contractuelle

Type de produit

Relais miniature

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V DC/AC

Type

REL-MR- 24DC/21HC AU

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

266 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (39,99 € / unité(s))

39,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de raccordement : connecteur / soudure
Largeur : 12,7 mm
Hauteur : 29 mm
Profondeur : 15,7 mm
Couleur : Blanc (RAL 9010)
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -40 °C ... à 85 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: IEC 60664;EN 50178;EN 61810-1
Remarque : Les valeurs suivantes s'appliquent à la couche d'or détruite
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension III
Degré de pollution : 3
Position de montage: indifférente
Étiquette : ISA-S71.04. G3 Harsh Group;EN 60068-2-60
Puissance de perte maximale à condition nominale : 0,41 W
Mode de fonctionnement : 100 % ED
Plage de tension d'entrée: 15,6 V c.c. ... 57,6 V C.C.
Instructions de montage : empilable sans distance (>70 °C ≥ 2,5 mm)
Test du pollueur: Test du pollueur
Tension de commutation maximale : 250 V c.a./c.c.
Courant d'enclenchement maximal : 15 A (300 ms)
État de maintenance des données : état de maintenance des données
Date de dernière maintenance des données: 05.09.2025
TENSION NOMINALE D'ENTRÉE UN : 24 V C.C.
Courant d'entrée typique à UN: 17 mA
Version contact : 1 changeur
Courant de durée limite: 16 A
Commutation : commutation
Durée de vie mécanique : 3 x 107 jeux de commutation
Tension d'essai (enroulement/contact) : 5 kV c.a. (50 Hz, 1 min., enroulement/contact)
Côté pathogène : côté pathogène
Comportement de commutation de l'entraînement : monostable
Entraînement (polarité) : non polaire
Temps de réponse typique: 7 ms
Temps de rechute typique: 3 ms
Résistance de bobine : 1440 Ω ±10 % (à 20 °C)
Type de contact de commutation: Contact simple
Matériel de contact : Agni
Tension de commutation minimale : 12 V (à 10 mA)
Courant de commutation minimal : 10 mA (à 12 V)
Puissance d'arrêt maximale (charge ohmique): 384 W (à 24 V DC); 58 W (à 48 V DC); 48 W (à 60 V DC); 50 W (à 110 V DC); 80 W (à 220 V DC); 4000 VA (à 250 V AC)
Puissance de commutation : 2 A (à 24 V, DC13) ; 0,2 A (à 110 V, DC13) ; 0,2 A (à 250 V, DC13) ; 2 A (à 24 V, AC15) ; 2 A (à 120 V, AC15) ; 2 A (à 250 V, AC15)
Durée de vie électrique : voir diagramme
Couche d'or détruite : Couche d'or détruite : Couche d'or détruite

Type de produit: Relais miniature

Type: REL-MR- 24DC/21HC AU

Connexion: enficher
à souder

Temps de réponse: 7 ms

Temps de descente: 3 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi revêtement or dur

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 4000 VA

Puissance de la bobine: 0.41 W

Spécificités: enfichable

Température max.: 85 °C

Température min.: -40 °C

Longueur: 15.7 mm

Largeur: 12.7 mm

Hauteur: 29 mm

Dim.: (L x l x H) 15.7 x 12.7 x 29 mm

Contenu: 10 pc(s)

Profondeur: 15.7 mm

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3580348 Phoenix Contact REL-MR- 24DC/21HC AU Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) 10 pc(s)

Description

Relais de puissance miniature enfichable, avec contact or multi-couches pour des courants permanents élevés, 1 inverseur, tension d'entrée 24 V c.c.

Ce texte a été traduit par une machine.

Description

Relais de puissance miniature enfichable, avec contact or multi-couches pour des courants permanents élevés, 1 inverseur, tension d'entrée 24 V c.c.

Ce texte a été traduit par une machine.

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Relais industriel TRU COMPONENTS TC-FY-41F-2 230V Tension nominale: 230 V/AC Courant de commutation (max.): 6 A 1 NF (R)

Conrad Electronic

9,99 €^*

Finder 22.23.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 1 NO (T), 1 NF

Conrad Electronic

30,83 €^*

Finder 4C.02.8.230.0060 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

15,83 €^*

Finder 22.22.8.230.4000 Relais industriel Tension nominale: 230 V/AC Courant de commutation (max.): 20 A 2 NO (T) 1 pc(s

Conrad Electronic

29,99 €^*

Finder 48.52.8.230.0060 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

14,16 €^*

Eltako ER12-002-UC Relais de commutation Tension nominale: 230 V Courant de commutation (max.): 4 A 2 inverseurs (RT) 1

Conrad Electronic

46,66 €^*

Finder 7S.16.9.024.5420 Relais industriel Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 4 NO (T), 2 NF (R

Conrad Electronic

112,49 €^*

Interface relais Finder 48.52.9.024.0050 Tension nominale: 24 V/DC Courant de commutation (max.): 8 A 2 inverseurs (RT)

Conrad Electronic

9,99 €^*

Module relais Finder 38.51.7.024.0050 Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseur (RT) 1 pc

Conrad Electronic

15,83 €^*

Finder 48.52.8.230.0062 Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 8 A 2 inverseurs (RT) 1

Conrad Electronic

14,16 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-3 12V Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,49 €^*

Relais industriel Finder 22.23.9.024.4000 Tension nominale: 24 V/DC Courant de commutation (max.): 20 A 1 NO (T), 1 NF (

Conrad Electronic

30,83 €^*

Eltako FR12-230V Interrupteur de champs électromagnétiques Tension nominale: 230 V Courant de commutation (max.): 16 A 1

Conrad Electronic

51,66 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-3 24V Tension nominale: 24 V/AC, 24 V/DC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,49 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-2 24V Tension nominale: 24 V/AC, 24 V/DC Courant de commutation (max.): 6 A 1

Conrad Electronic

6,24 €^*

Finder 48.31.7.012.0050 Module relais Tension nominale: 12 V/DC Courant de commutation (max.): 10 A 1 inverseur (RT) 1 p

Conrad Electronic

12,49 €^*

Relais industriel TRU COMPONENTS TC-FY-41F-2 12V Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1

Conrad Electronic

7,08 €^*

TE Connectivity RZ03-1A4-D012 Relais industriel Tension nominale: 12 V/DC 1 NO (T) Piece 1 pc(s)

Conrad Electronic

2,33 €^*

Finder 38.51.0.048.0060 Module relais Tension nominale: 48 V/DC, 48 V/AC Courant de commutation (max.): 6 A 1 inverseur

Conrad Electronic

19,99 €^*

Finder 7S.36.9.024.5420 Relais Courant de commutation (max.): 6 A 2 NF (R), 4 NO (T) Piece 1 pc(s)

Conrad Electronic

87,49 €^*

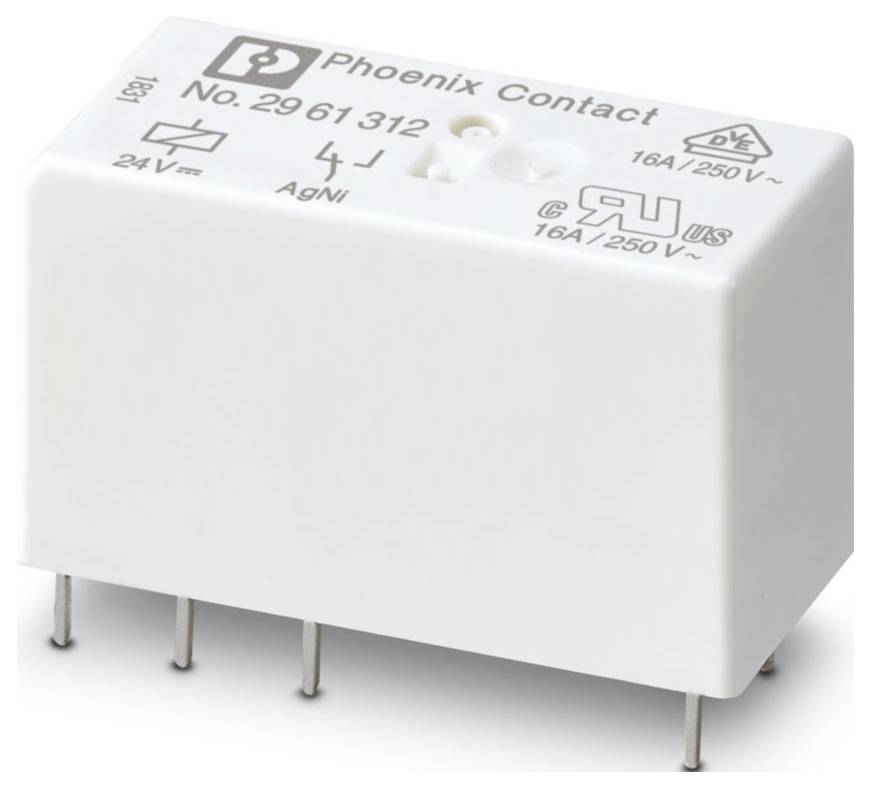

Phoenix Contact REL-MR- 24DC/21HC Relais miniature Tension nominale: 24 V/DC 1 inverseur (RT) Piece 10 pc(s)

Conrad Electronic

36,66 €^*

Finder 62.82.9.024.4000 Relais enfichable 24 V/DC 16 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

15,83 €^*

TE Connectivity RT425024 Relais industriel Tension nominale: 24 V/DC 2 inverseurs (RT) Piece 1 pc(s)

Conrad Electronic

11,66 €^*

Finder 40.31.9.024.0001 Relais pour circuits imprimés 24 V/DC 10 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

5,83 €^*

Zettler Electronics AZ764-1A-24D Relais pour circuits imprimés 24 V/DC 16 A 1 NO (T) 1 pc(s)

Conrad Electronic

2,08 €^*

TE Connectivity RZ03-1C4-D024 Relais industriel Tension nominale: 24 V/DC 1 inverseur (RT) Piece 1 pc(s)

Conrad Electronic

2,33 €^*

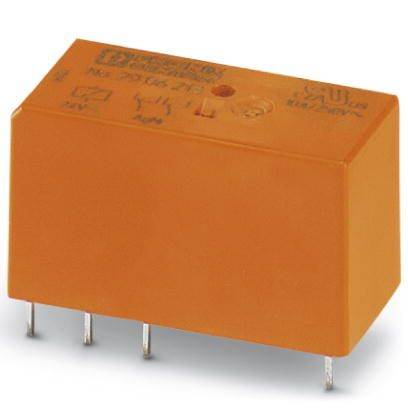

Phoenix Contact REL-MR-24DC/21-21/ATEX Relais 24 V/DC 8 A 2 inverseurs (RT) 10 pc(s) Piece
