Relais pour circuits imprimés TE Connectivity RE034024 2-1416010-7 24 V/DC 6 A 1 NO (T) 1 pc(s)

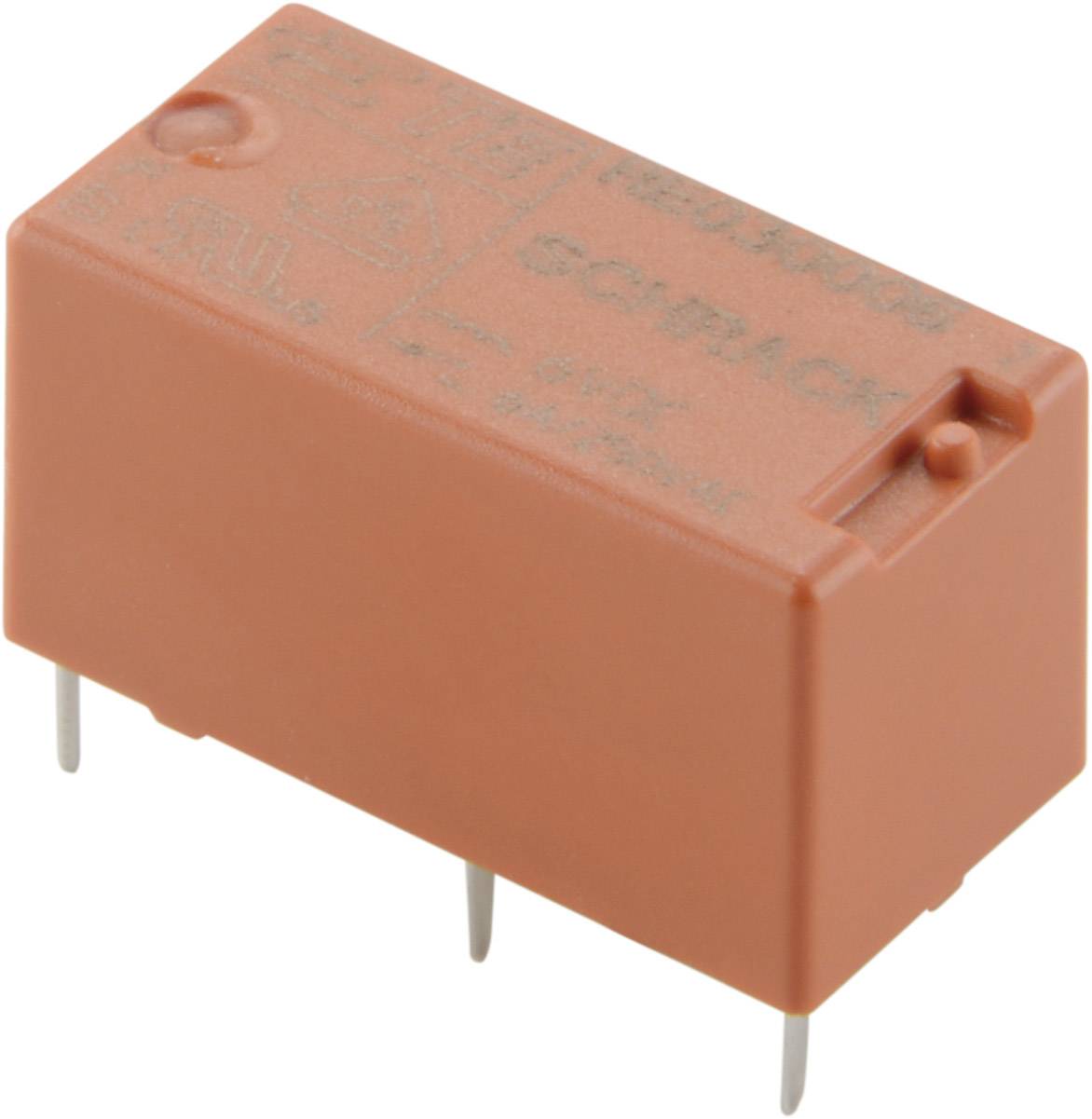

Un relais orange avec quatre broches métalliques pour connexions électroniques. L'inscription indique le numéro de modèle et les spécifications techniques.
Dessin technique d'un composant rectangulaire avec des trous de perçage, dimensions 2,5-2,54 et 2,5-2,54, avec un motif de grille pour l'orientation.
Symbole du schéma électrique représentant un relais avec bobine sur A1 et A2, contacts de commutation sur 11 et 14.
1/3
Photo non contractuelle
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
24 V/DC
Type de commande
monostable, 1 bobine
Type de contact
1 NO (T)
Tension de contact (max.)
400 V/AC
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le jeu. 5 novembre
52 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (4,29 € / unité(s))
4,29 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais pour circuit imprimé RE 6 A, 1contact de travail

  • TE Connectivity RE034024 2-1416010-7
  • Contenu: 1 pc(s)

Nos services :

  • Logo VDE : Un logo triangulaire avec les lettres 'VDE', symbole de sécurité et de qualité vérifiées pour les produits électriques.
  • Logo 'CRAUS' en écriture stylisée, principalement en majuscules, sur fond blanc.

Caractéristiques techniques

  • Résistance aux courants de fuite: CTI 250
Type de produit

Relais pour circuits imprimés

Type

RE034024

Tension nominale de la bobine

24 V/DC

Tension de fonctionnement (min.)

16.8 V/DC

Type de commande

monostable, 1 bobine

Résistance (bobine)

2880 Ω

Type de contact

1 NO (T)

Matériau du contact

AgCdO

Tension de contact (max.)

400 V/AC

Courant de commutation (max.)

6 A

Puissance de coupure max.

1500 VA

Ligne de fuite et distance dans l'air (bobine/contacts)

4 mm

Connexion

pin à souder

Température min.

-40 °C

Température max.

+85 °C

Longueur

20 mm

Largeur

10 mm

Hauteur

10.6 mm

Dim.

(L x l x H) 20 x 10 x 10.6 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

Documents et téléchargements

Fiche technique

Fiche technique 504344 Relais pour circuits imprimés TE Connectivity RE034024 2-1416010-7 24 V/DC 6 A 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504344 Relais pour circuits imprimés TE Connectivity RE034024 2-1416010-7 24 V/DC 6 A 1 NO (T) 1 pc(s)

Description

Utilisations : commandes programmables, relais temporisés, régulations de température, cartes d'interface.

Avertissement

Homologations : VDE, cULus.
