Photo non contractuelle

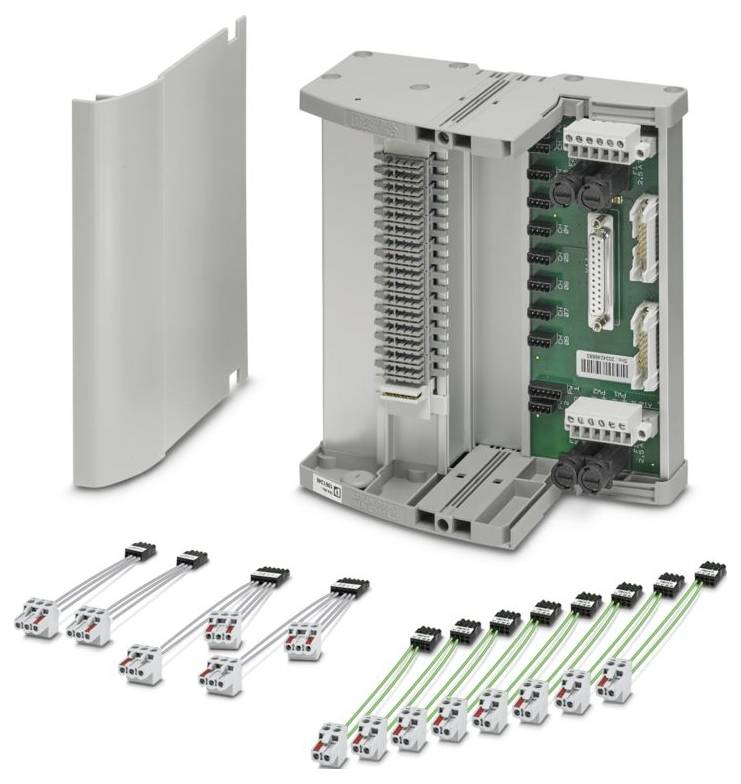

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Support de module 24 V/DC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
790,83 €
3
2% = 57,90 €
771,53 €
5
3% = 134,80 €
763,87 €
10
4% = 321,00 €
758,73 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (790,83 € / unité(s))
790,83 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Support de module
- Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346
- Contenu: 1 pc(s)
Caractéristiques techniques
- Nombre de pôles : 14
- Tension nominale ONU : < 50 V c.c. (par signal/canal)
- Type de raccordement : barre mâle IDC/FLK
- Section de conducteur flexible: 0,14 mm² ... 2,5 mm²
- Section conducteur rigide: 0,14 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 148 mm
- Hauteur : 170 mm
- Profondeur : 160 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP00
- Température ambiante (fonctionnement): -20 °C ... 70 °C (respecter les spécifications des modules)
- Température ambiante (stockage/transport) : -40 °C ... 80 °C
- Altitude: ≤ 2000 m
- Normes/réglementations: EN 60079-0;EN 60079-7;EN 60079-11
- Remarque : Pour connecter un second terminal Carrier (8 autres canaux HART)
- Type de montage : montage sur rail support
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement) : 2g, selon IEC 60068-2-6
- Longueur de section dénudée : 7 mm
- Lignes aériennes et fluviales: Voies aériennes et fluviales
- Position de montage : verticale, horizontale
- Remarque sur le fonctionnement : pour une utilisation conforme aux spécifications de la directive d'installation (voir Téléchargements). En cas d'utilisation ou d'utilisation avec des produits tiers, les prescriptions, les avertissements de sécurité et les avertissements du fabricant tiers respectif doivent également être respectés.
- Marquage : UL 61010 Listed;Classe I, Div. 2, GROUPES A, B, C, D T4;CLASSE I, Zone 2, Groupe IIC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Fusible : 2x 2,5 A lent (interchangeable)
- Plage de tension d'entrée: 19,2 V c.c. ... 30 V C.C.
- Consignes de montage : sans support final
- Choc : 15g, selon IEC 60068-2-27
- Tension d'entrée : 24 V DC
- Affichage de l'état : 2 x LED verte (PWR1 et PWR2)
- Désignation : module d'alimentation
- Approvisionnement : approvisionnement
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Courant d'entrée: ≤ 2 A
- Isolation : isolation de base
- Tension d'isolation de référence: 30 V
- Tension nominale : 0,5 kV
- Indice de protection (emplacement de montage): ≥ IP54 (emplacement de montage)
- Nombre de connexions : 1
- Propriétés d'isolation: Lignes d'air et de fluage: Propriétés d'isolation: Lignes d'air et de fluage
- Carte E/S correspondante : AO845
- Niveau de contrôle : niveau de contrôle
- Max. Courant autorisé : 1 A (signal/canal)
- Commande prise en charge : ABB S800 E/S : Commande prise en charge : ABB S800 I/O
- Alimentation redondante : Oui, découplé de diodes
- Protection contre les pôles et les surtensions : Oui
- Alimentation en tension : alimentation en tension
- Directive 2014/35/UE (CEM): Directive 2014/35/UE (CEM)
- X11 : X11
- X12 : X12
- Type de produit
Support de module
- Tension de fonctionnement min.
19.2 V/DC
- Tension de fonctionnement
19.2 - 30 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
24 V/DC
- Hauteur
170 mm
- Longueur
160 mm
- Largeur
148 mm
IP00
- Dim.
(L x l x H) 160 x 148 x 170 mm
- Référence fabricant
1061346
- Type
TC-D25SUBF-AO8-EX-2PS-S800
- Montage
Montage sur profilé support/rack
- Contenu
1 pc(s)
- Profondeur
160 mm
- Courant assigné
1 A
- Tension assignée
50 V
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Support de module 24 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Support de module 24 V/DC
Description
Termination Carrier pour 8 amplificateurs de séparation MACX analogiques (Ex i) à 1 canal pour la connexion au système ABB S800 AO845 (sortie analogique) via le TU812 ou TU854 avec alimentation de tension redondante 2 fois
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
