Name: Picotronic Laser à lignes ligne 10 mW
Brand: Picotronic
SKU: 2987585
Availability: OutOfStock

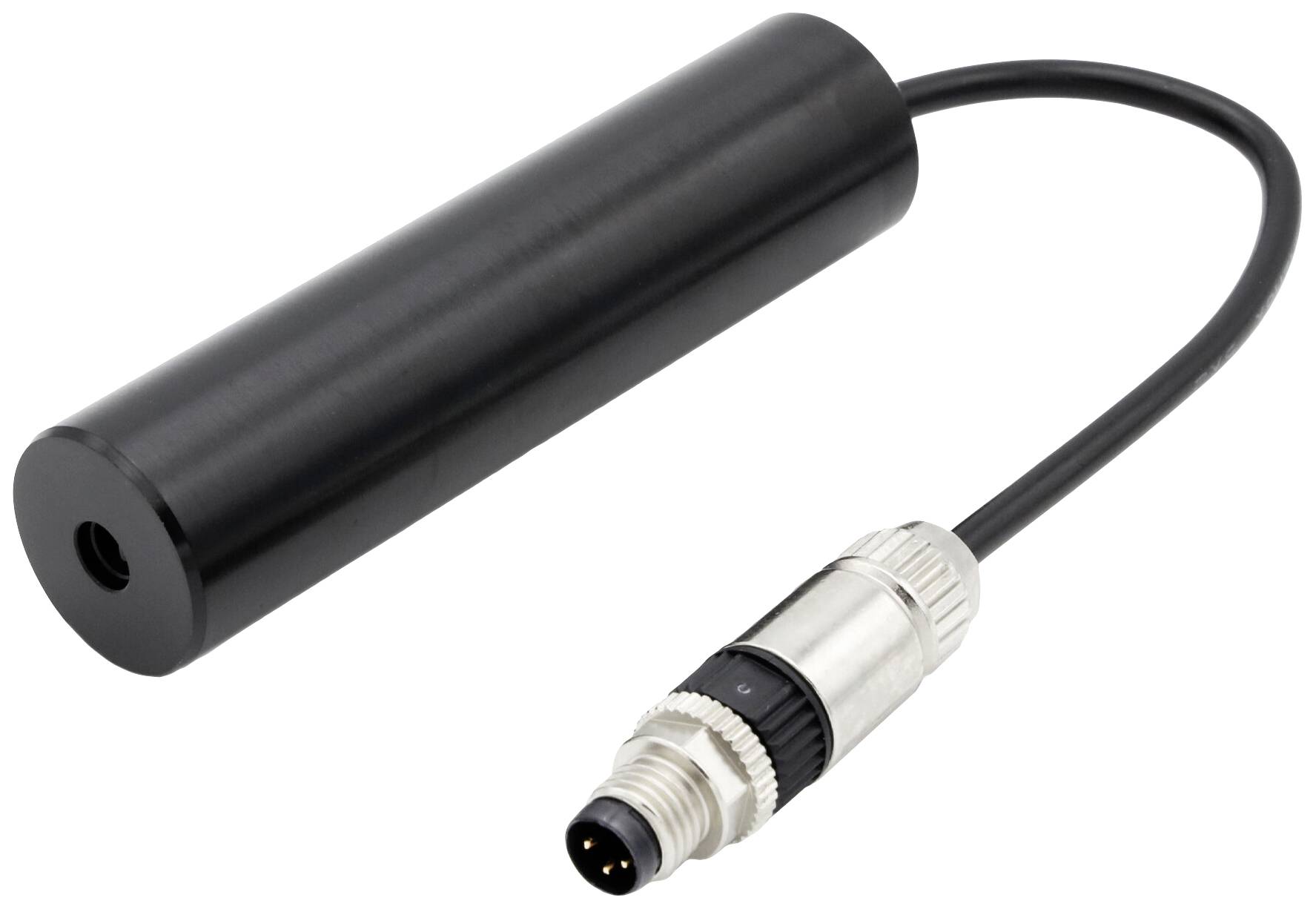

Un capteur cylindrique noir avec un câble menant à une prise argentée à plusieurs broches.

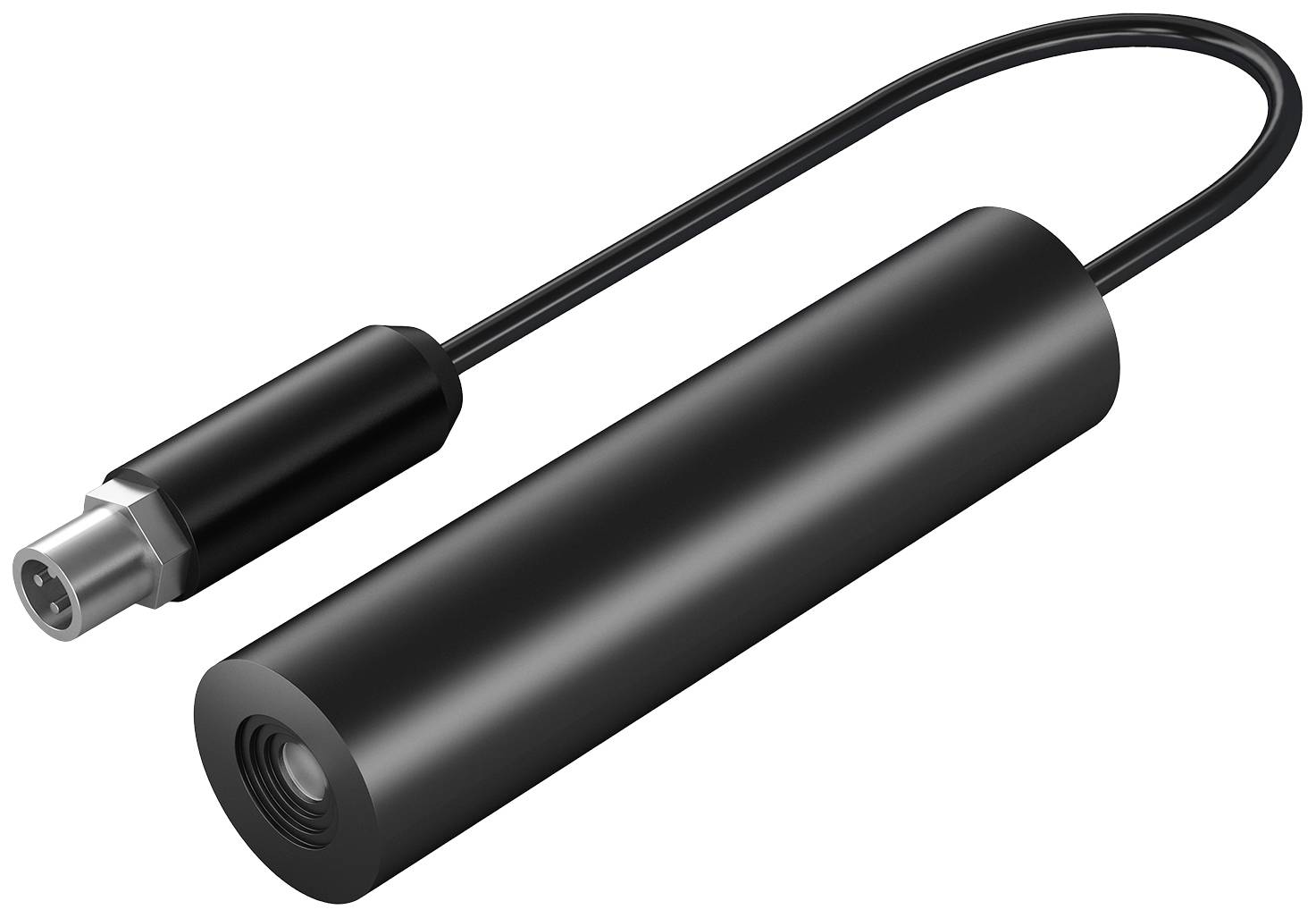

Connecteur cylindrique noir avec câble, ressemblant à un adaptateur électronique. Idéal pour des applications techniques ou électriques.

Une ligne horizontale verte unique sur un fond noir.

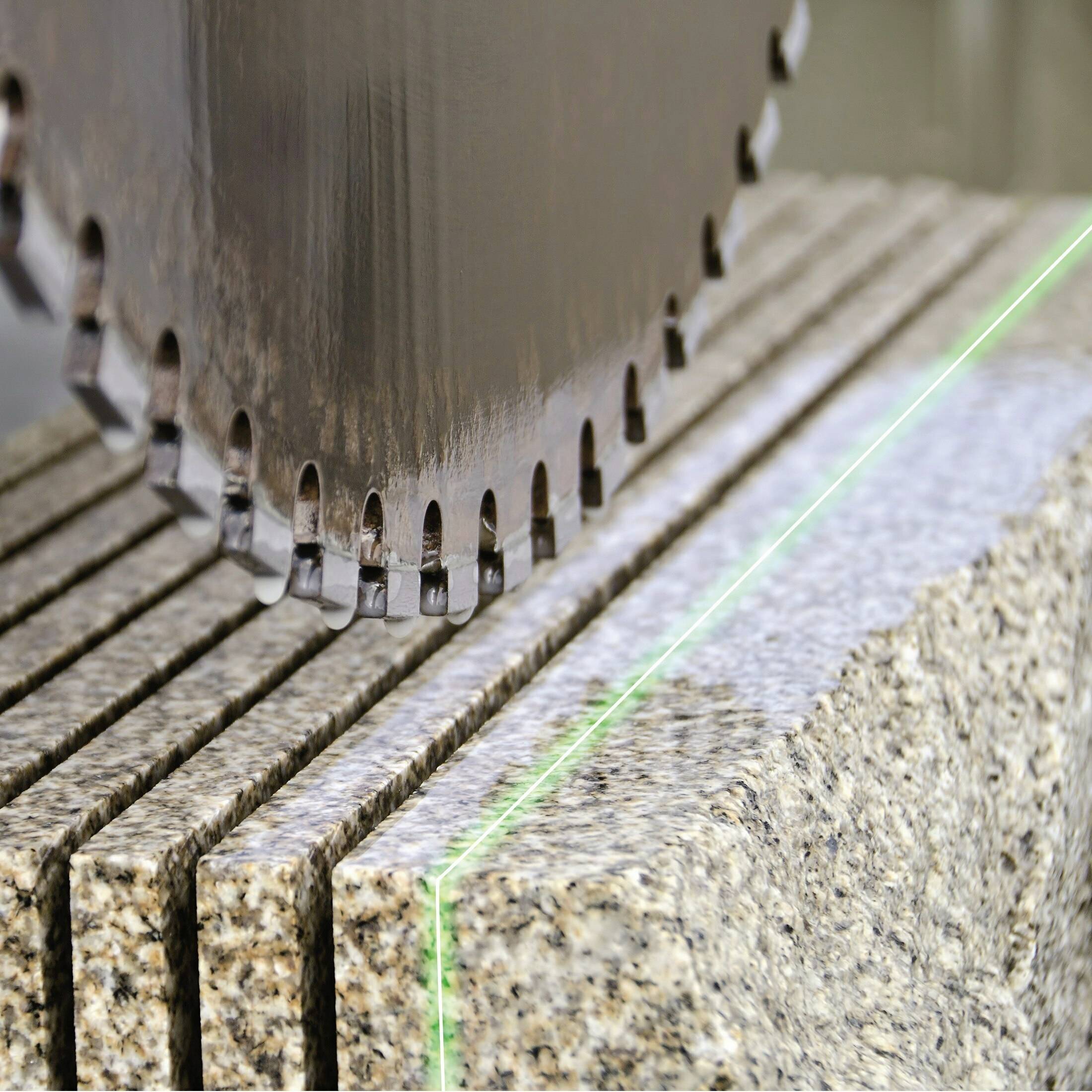

Une grande scie circulaire coupe avec précision des dalles de granit le long d'une ligne laser vert clair pour des résultats parfaits.

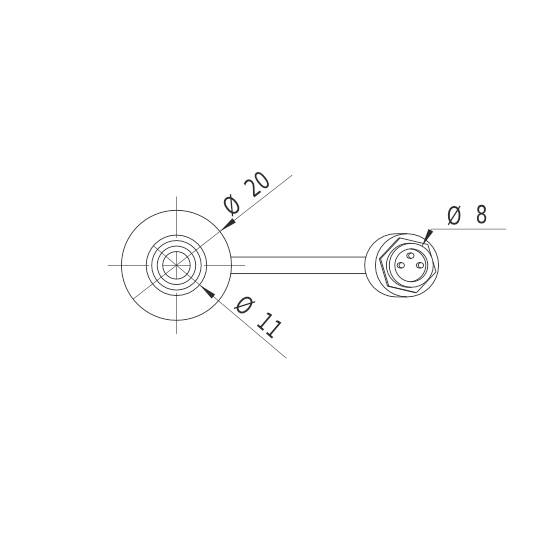

Dessin technique d'un objet cylindrique avec deux extrémités de diamètres différents, Ø 20 et Ø 8, reliées par une tige.

Dessin technique d'un capteur cylindrique avec câble. Dimensions : longueur 80 mm, diamètre 20 mm, diamètre de connexion 1,6 mm.

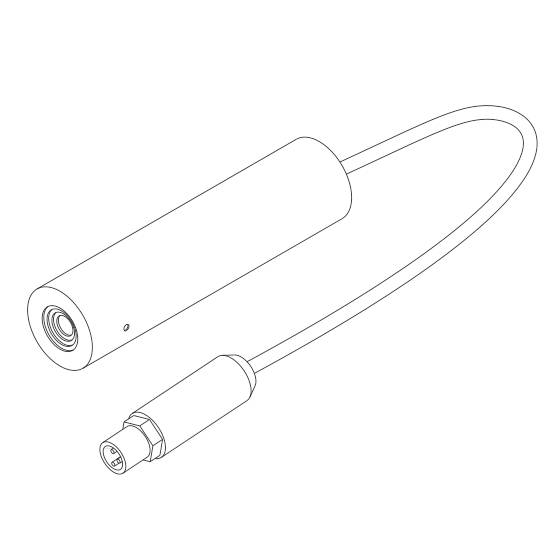

Dessin d'un microphone cylindrique avec son câble et sa connexion, vue de profil. Idéal pour les connexions audio.

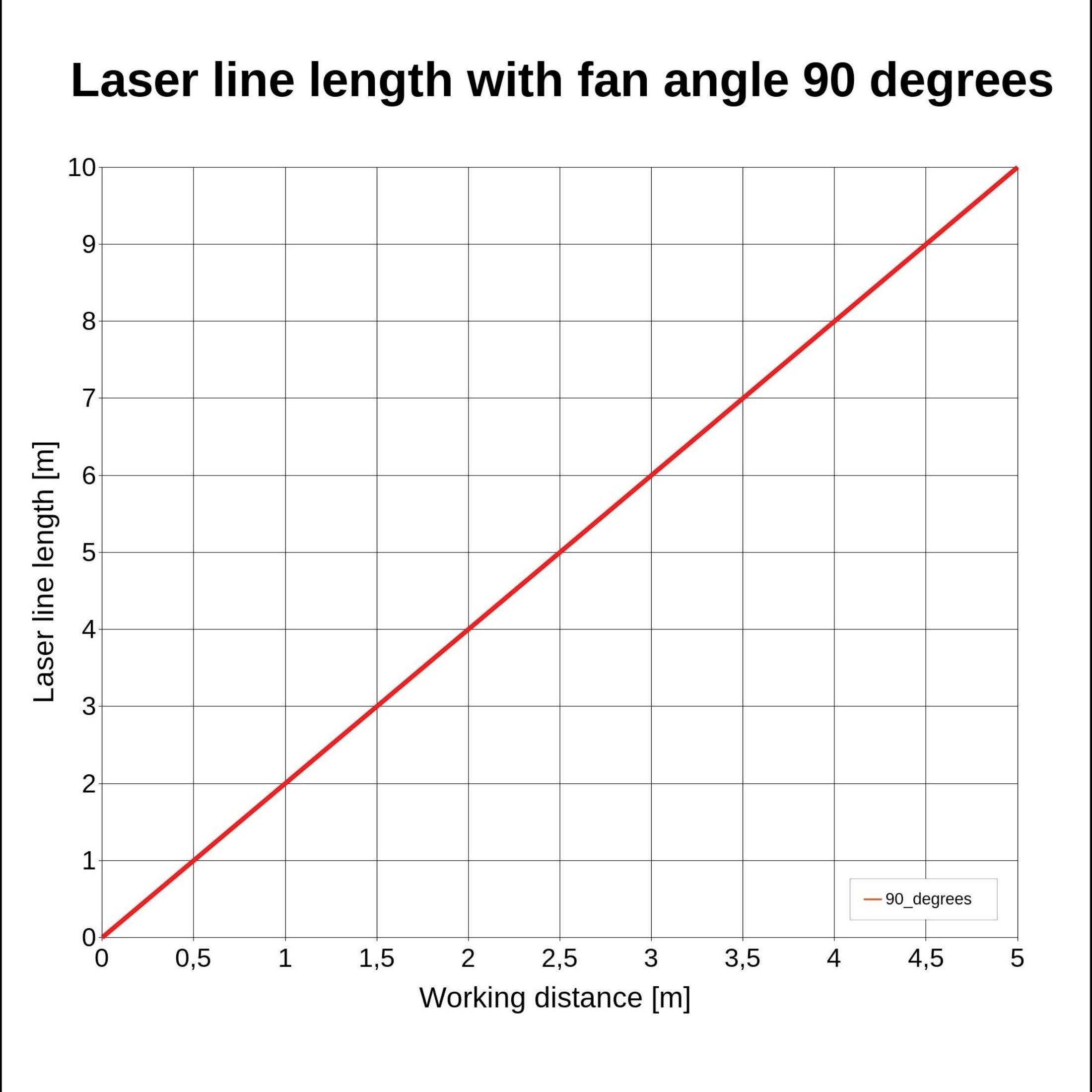

Le diagramme montre une augmentation linéaire de la longueur de ligne laser en mètres, avec un angle de ventilateur de 90 degrés, par rapport à la distance de travail en mètres.

1/8

Type de produit

Laser à lignes

Caractéristique de rayonnement

ligne

Longueur d’onde

532 nm

Puissance

10 mW

Diamètre

20 mm

Livraison avant le mer. 7 octobre

13 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (279,17 € / unité(s))

279,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Laser linéaire, vert, 532 nm, 10 mW, 90°, laser classe 1, mise au point 0,8 m, 24 V DC, 20 x 80 mm, connecteur-CON_7000-08331-0000000

Classe de laser: 1
Caractéristique de rayonnement: ligne

Nos services :

Caractéristiques techniques

Matériau: aluminium
Puissance optique : 10 mW
Durée de vie : 10000 h
Température de fonctionnement : 15°C à 30 °C
Température de stockage : -40°C - 80 °C
Forme du faisceau : ligne
Classe de laser : 1
Divergence : D - 0,5 mrad
Angle d'ouverture : 90 °
Distance de travail : 0.8 m
Optique : lentilles en verre à revêtement antireflet
Technologie laser : YVO4+KTP
Mise au point : fixe (800 mm)
Potentiel du boîtier : isolé
Potentiel du boîtier : mise au point isolante : fixe (800 mm)
Couleur du câble GND : noir
Longueur du câble: 100 mm
Type de câble : 22AWG, noir, 3,6mm
Diamètre de sortie optique : 6 mm
Lentille de protection : non

Type de produit: Laser à lignes

Caractéristique de rayonnement: ligne

Propriété de la mise au point: Mise au point fixe 800 mm

Longueur d’onde: 532 nm

: 10 mW

Diamètre: 20 mm

Longueur: 80 mm

Classe de laser: 1

Angle d'ouverture: 90°

Divergence du faisceau: 0.5 mrad

Distance de travail: 0.8 m

Tension de fonctionnement: 24 V/DC

Courant de service: 55 mA

Matériau: aluminium

Dim.: (Ø x L) 20 mm x 80 mm

Poids: 68 g

Conforme à la norme RoHS: oui

Température max.: 30 °C

Température min.: 15 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2987585 Picotronic Laser à lignes ligne 10 mW

Information

Information 2987585 Picotronic Laser à lignes ligne 10 mW

Déclaration de conformité

Déclaration de conformité 2987585 Picotronic Laser à lignes ligne 10 mW

Modèle

Laser linéaire, vert, 532 nm, 10 mW, 90°, laser classe 1, mise au point 0,8 m, 24 V DC, 20 x 80 mm, connecteur-CON_7000-08331-0000000
Le type LD532-10-24(20x80)-70115666 est un module laser de ligne vert d'une longueur d'onde de 532 nm (DPSS). Le laser a une forme compacte (20x80 mm). La durée de vie du module laser est supérieure à 10 000 heures. L'angle d'ouverture de 90° crée une ligne de 1,6m de longueur à une distance de 0,8m. Ce laser de ligne est utilisé par exemple dans les appareils de nivellement, les systèmes de marquage laser, pour le positionnement des composants, dans l'industrie, l'artisanat, passe-temps et espace d'exposition. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1mm@0,8m
Puissance optique : 10 mW (classe laser 1) ; mise au point : 0,8 m
Format compact : 20x80 mm ; angle d'ouverture : 90° ; déviation de l'axe : jusqu'à 3,0°, connecteur-CON_7000-08331-0000000
L'angle d'ouverture (90°) produit, à une distance de travail de 0,8m, une longueur de ligne laser de 1,6m.
Pour les applications dans les balances à eau laser, les systèmes de marquage au laser, l'industrie et l'artisanat, les loisirs et la zone d'exposition. Alimentation 24V.
Ce texte a été traduit par une machine.

Description

Modèle

Laser linéaire, vert, 532 nm, 10 mW, 90°, laser classe 1, mise au point 0,8 m, 24 V DC, 20 x 80 mm, connecteur-CON_7000-08331-0000000
Le type LD532-10-24(20x80)-70115666 est un module laser de ligne vert d'une longueur d'onde de 532 nm (DPSS). Le laser a une forme compacte (20x80 mm). La durée de vie du module laser est supérieure à 10 000 heures. L'angle d'ouverture de 90° crée une ligne de 1,6m de longueur à une distance de 0,8m. Ce laser de ligne est utilisé par exemple dans les appareils de nivellement, les systèmes de marquage laser, pour le positionnement des composants, dans l'industrie, l'artisanat, passe-temps et espace d'exposition. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1mm@0,8m
Puissance optique : 10 mW (classe laser 1) ; mise au point : 0,8 m
Format compact : 20x80 mm ; angle d'ouverture : 90° ; déviation de l'axe : jusqu'à 3,0°, connecteur-CON_7000-08331-0000000
L'angle d'ouverture (90°) produit, à une distance de travail de 0,8m, une longueur de ligne laser de 1,6m.
Pour les applications dans les balances à eau laser, les systèmes de marquage au laser, l'industrie et l'artisanat, les loisirs et la zone d'exposition. Alimentation 24V.
Ce texte a été traduit par une machine.
