Name: Picotronic Laser à lignes ligne 5 mW
Brand: Picotronic
SKU: 2987473
Availability: OutOfStock

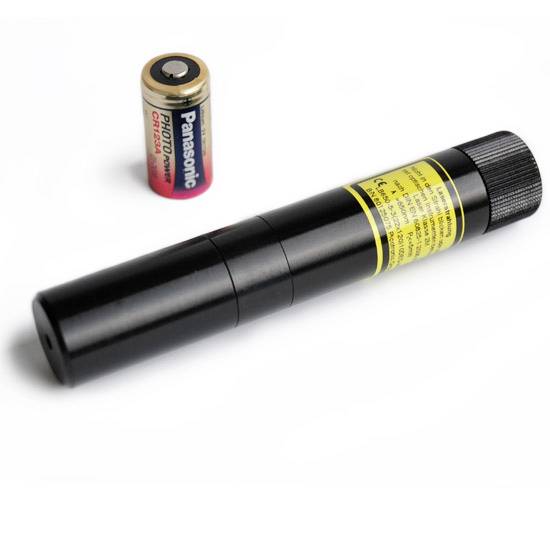

Un pointeur laser noir avec un avertissement jaune est posé sur un fond blanc. À côté de lui se trouve une pile Panasonic.

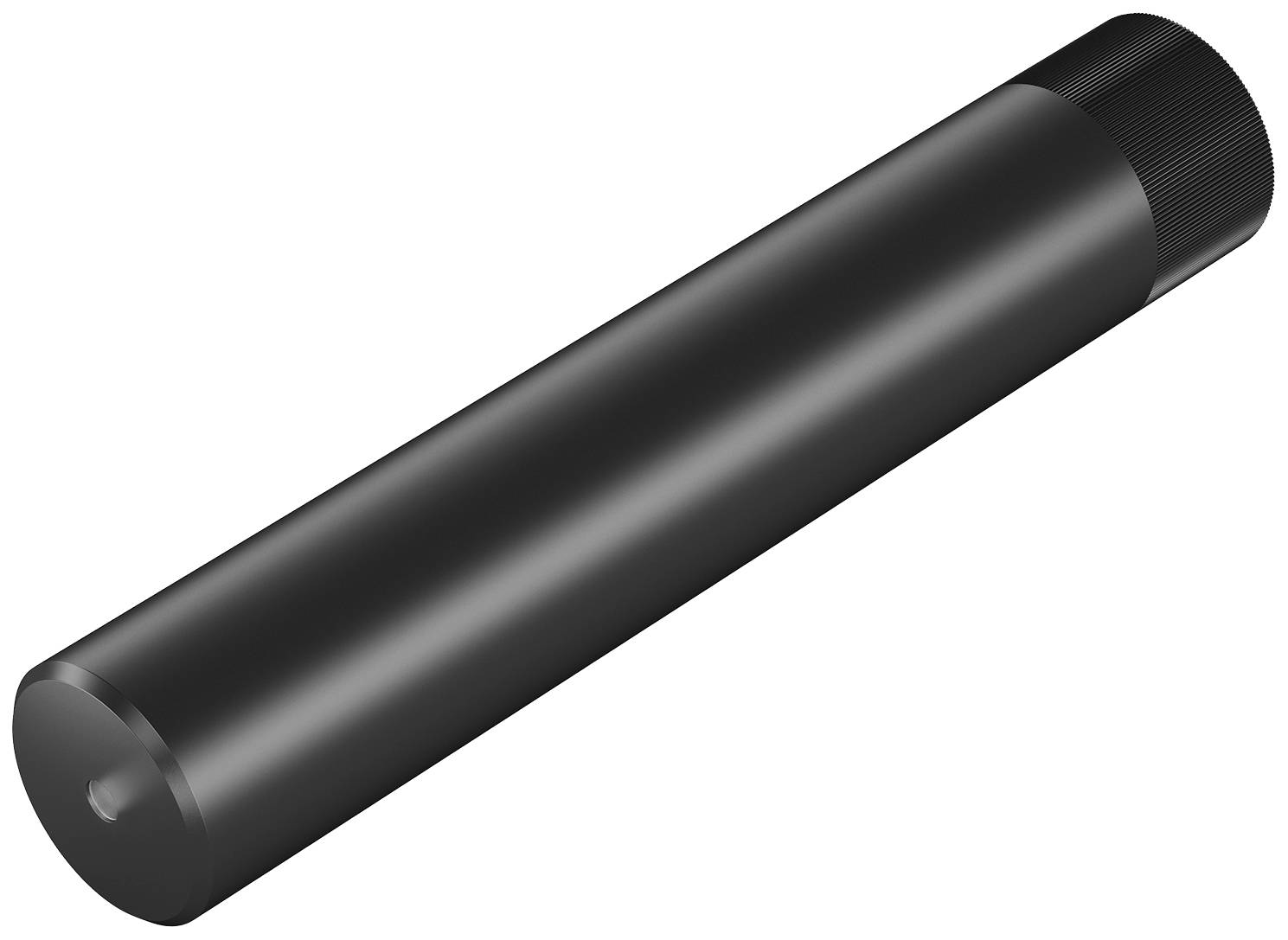

Tige cylindrique noire, à l'horizontale, avec extrémité striée.

Une fine ligne rouge s'étend horizontalement sur un fond noir.

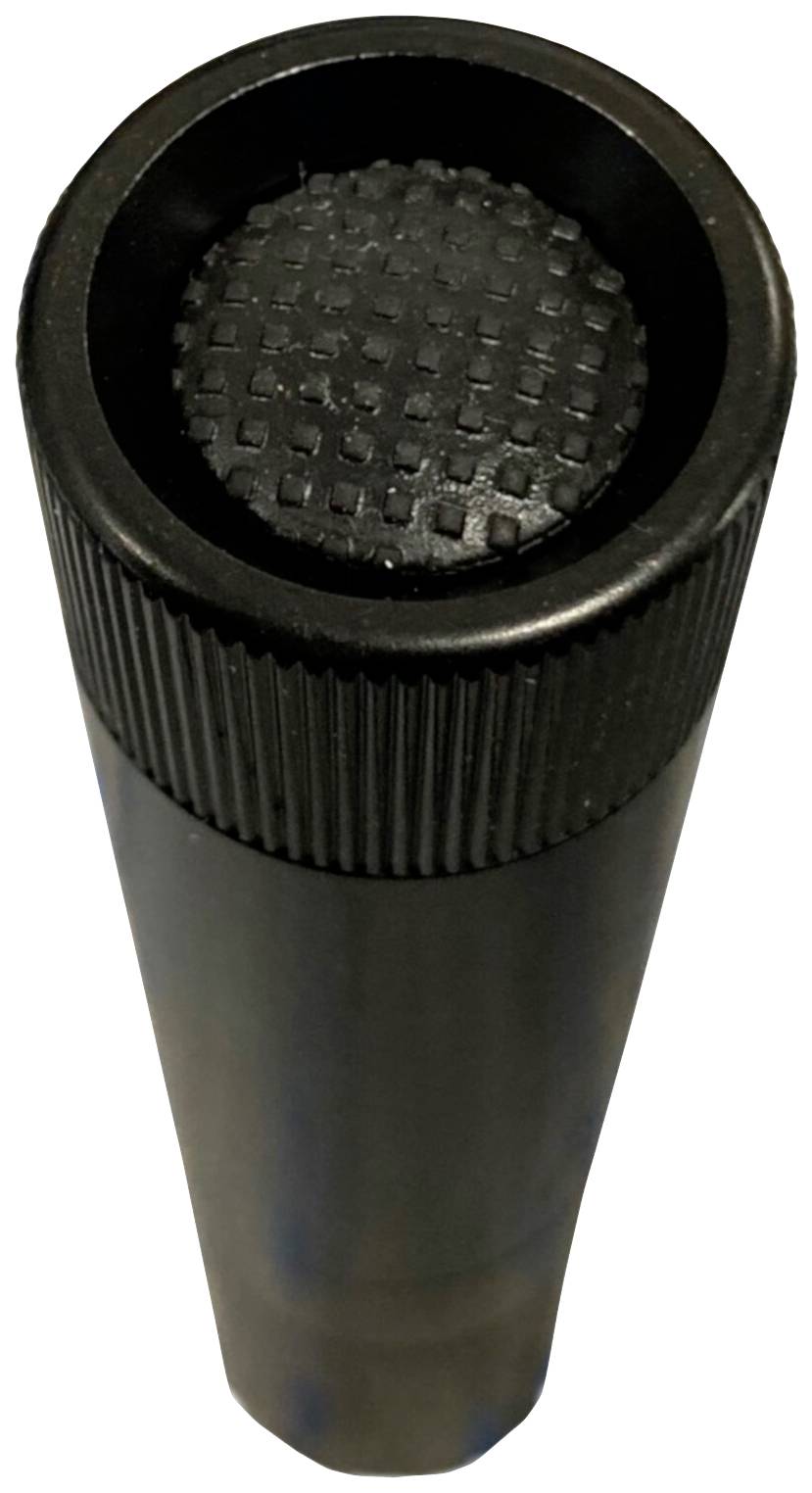

Objet cylindrique noir à surface cannelée et sommet rond en relief. Fonction ou contexte non identifiés.

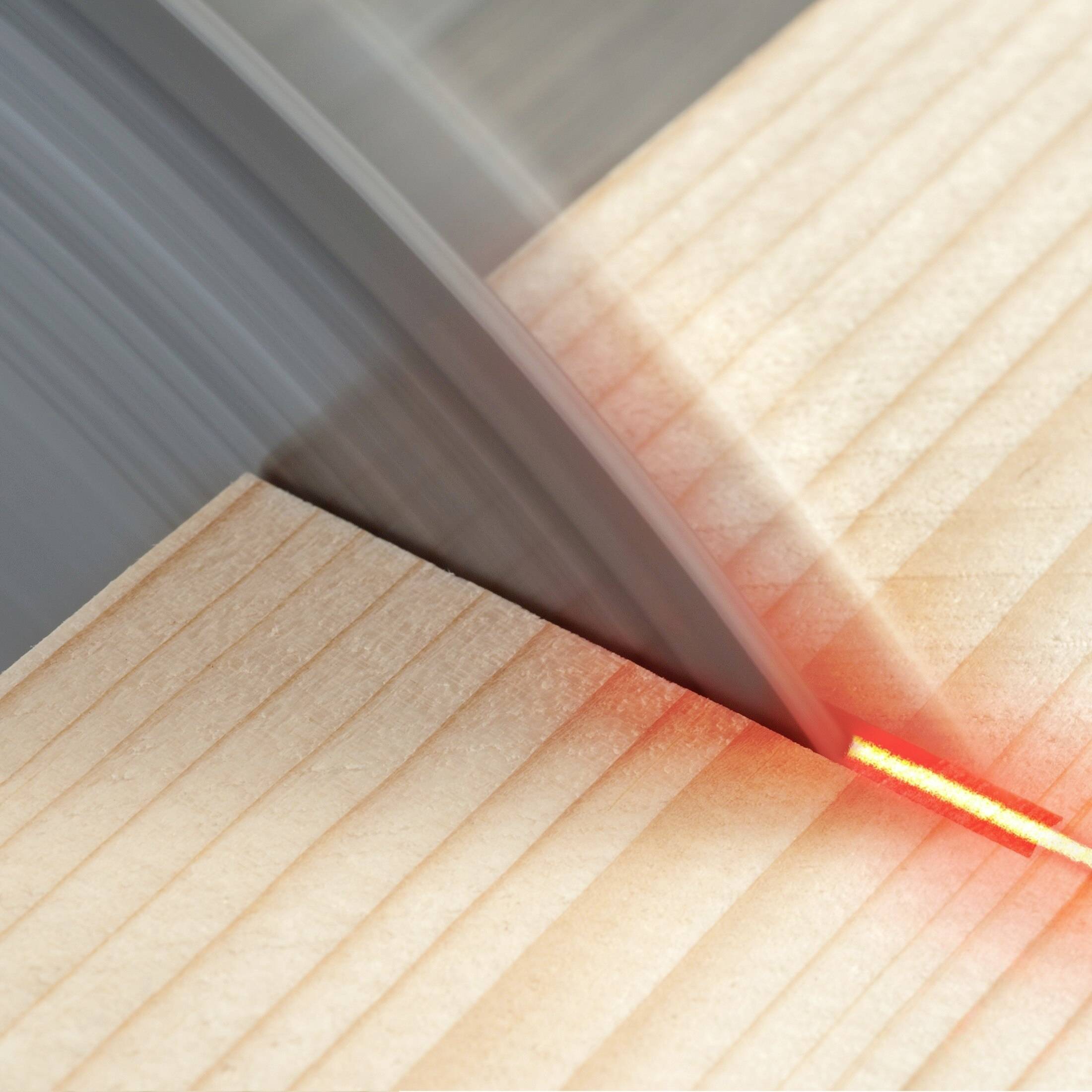

Une planche en bois est découpée avec précision à l'aide d'une scie circulaire, comme en témoignent la lame de scie rotative et les lignes de guidage laser rouges.

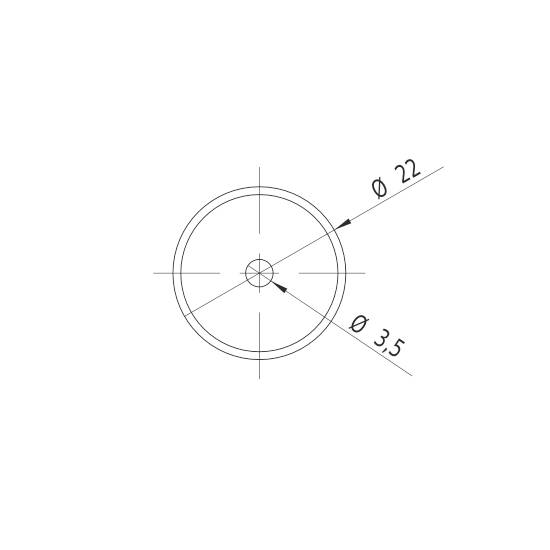

Dessin technique d'un cercle avec deux diamètres : extérieur Ø22 et intérieur Ø3,5.

Dessin technique d'un objet cylindrique, longueur 120 mm, diamètre 22 mm. Une cannelure à l'extrémité droite, longueur 15 mm.

Un objet cylindrique simple, probablement un stylo ou quelque chose de similaire, avec un capuchon cannelé et une surface lisse.

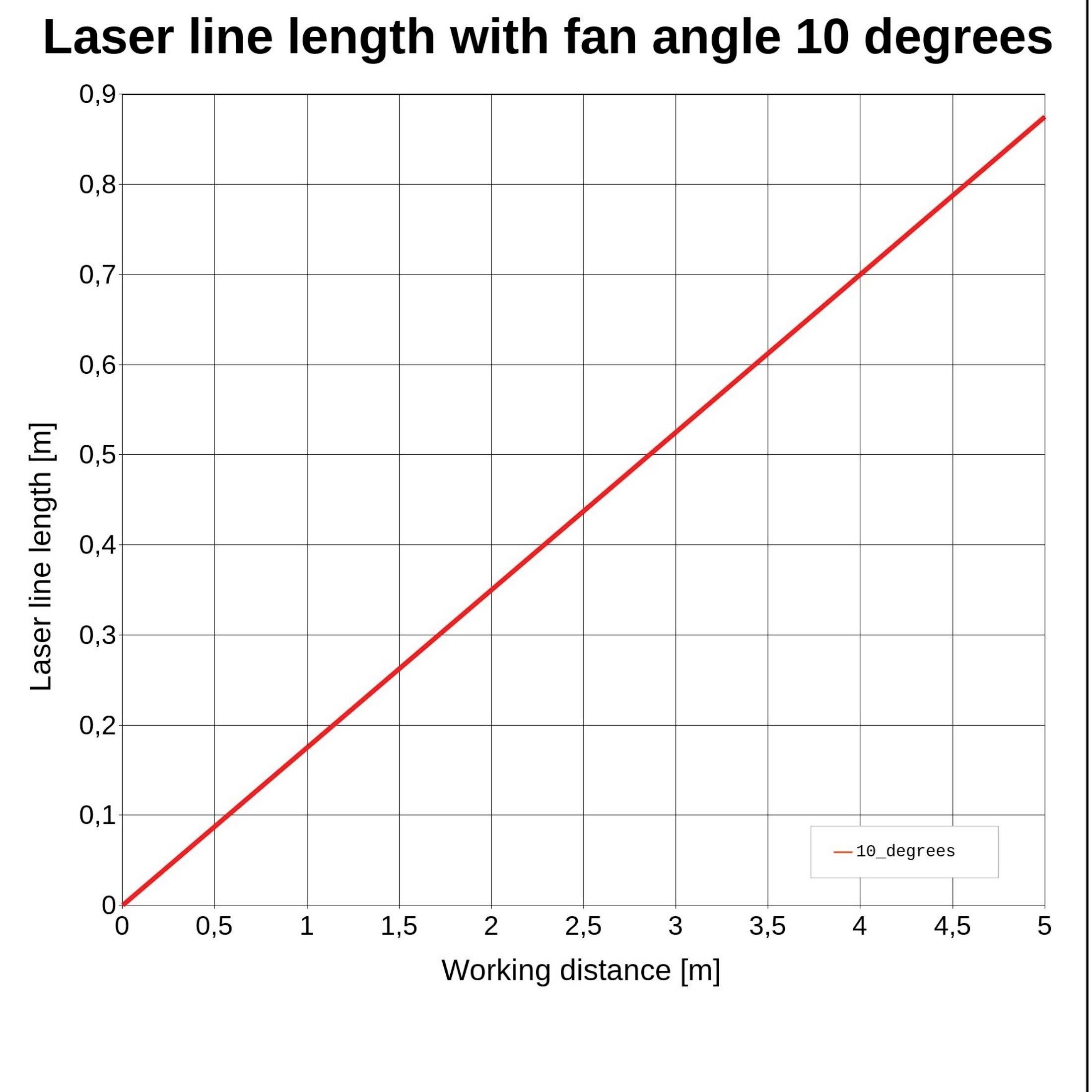

Diagramme : Longueur de ligne laser avec angle de ventilateur de 10 degrés. Axes : Distance de travail [m], Longueur de ligne laser [m]. Montre une croissance linéaire.

1/9

Type de produit

Laser à lignes

Caractéristique de rayonnement

ligne

Longueur d’onde

650 nm

Puissance

5 mW

Diamètre

22 mm

Livraison avant le mer. 7 octobre

62 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (170,83 € / unité(s))

170,83 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Laser linéaire, rouge, 650 nm, 5 mW, 10°, laser classe 2M, mise au point 1 m, 3 V DC, 22 x 120 mm, parallèle d'axe, fonctionnement sur piles

Classe de laser: 2M
Caractéristique de rayonnement: ligne

Nos services :

Caractéristiques techniques

Matériau: aluminium
Puissance optique : 5 mW
Durée de vie : 10000 h
Température de fonctionnement : -20°C - 50 °C
Température de stockage : -40°C - 80 °C
Forme du faisceau : ligne
Classe laser : 2M
Divergence : B - 0.3 mrad
Ouverture angulaire : 10 °
Distance de travail : 1 m
Optique : lentilles en verre à revêtement antireflet
Technologie laser : diode à mode unique
Mise au point : fixe (1000 mm)
Potentiel du boîtier : VDD(+)
Diamètre de sortie optique 3.5 mm
Couleur du boîtier : noir

Type de produit: Laser à lignes

Caractéristique de rayonnement: ligne

Propriété de la mise au point: Mise au point fixe 1000 mm

Longueur d’onde: 650 nm

: 5 mW

Diamètre: 22 mm

Longueur: 120 mm

Classe de laser: 2M

Angle d'ouverture: 10°

Divergence du faisceau: 0.3 mrad

Distance de travail: 1 m

Tension de fonctionnement: 3 V/DC

Courant de service: 20 mA

Matériau: aluminium

Dim.: (Ø x H) 22 mm x 120 mm

Poids: 94.6 g

Conforme à la norme RoHS: oui

Largeur: 22 mm

Hauteur: 120 mm

Température max.: 50 °C

Température min.: -20 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2987473 Picotronic Laser à lignes ligne 5 mW

Information

Information 2987473 Picotronic Laser à lignes ligne 5 mW

Déclaration de conformité

Déclaration de conformité 2987473 Picotronic Laser à lignes ligne 5 mW

Modèle

Laser linéaire, rouge, 650 nm, 5 mW, 10°, laser classe 2M, mise au point 1 m, 3 V DC, 22 x 120 mm, parallèle d'axe, fonctionnement sur piles
Le type LB650-5-3(22x120)10DEG-AP-F1000 est un laser pour projeter une ligne laser rouge. Le module laser émet un rayonnement de la longueur d'onde 650 nm. Le module nécessite une pile (CR123A) fournie et permet un fonctionnement sans fil pendant plusieurs heures. Le laser a une forme compacte (22 x 120 mm). Appuyez une fois sur le commutateur à l'extrémité du module laser et le laser est allumé en permanence. Une nouvelle activation désactive le laser. L'angle d'ouverture (10°) produit, à une distance de travail de 1 m, une longueur de ligne laser de 0,17 M. Pour les applications dans l'industrie, l'artisanat, les loisirs ou les salles d'exposition. Ce module tombe dans la classe laser 2M.
Interrupteur à encliquetage : appuyez une fois sur le commutateur à l'extrémité du module laser et le laser est allumé en permanence. Une nouvelle activation désactive le laser.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1mm@1m
Puissance optique : 5 mW (classe laser 2M) ; mise au point : 1 m
Forme compacte : 22x120 mm ; angle d'ouverture : 10° ; déviation de l'axe jusqu'à 1,0° ; l'angle d'ouverture (10°) produit, avec une distance de travail de 1 m, une longueur de ligne laser de 0,17 m.
Pour l'identification et le positionnement d'objets ainsi que d'applications dans l'industrie, l'artisanat, les loisirs ou les salles d'exposition. Une pile CR123A est nécessaire pour le fonctionnement (fournie).
Une pile de type CR123A est fournie.
Ce texte a été traduit par une machine.

Description

Modèle

Laser linéaire, rouge, 650 nm, 5 mW, 10°, laser classe 2M, mise au point 1 m, 3 V DC, 22 x 120 mm, parallèle d'axe, fonctionnement sur piles
Le type LB650-5-3(22x120)10DEG-AP-F1000 est un laser pour projeter une ligne laser rouge. Le module laser émet un rayonnement de la longueur d'onde 650 nm. Le module nécessite une pile (CR123A) fournie et permet un fonctionnement sans fil pendant plusieurs heures. Le laser a une forme compacte (22 x 120 mm). Appuyez une fois sur le commutateur à l'extrémité du module laser et le laser est allumé en permanence. Une nouvelle activation désactive le laser. L'angle d'ouverture (10°) produit, à une distance de travail de 1 m, une longueur de ligne laser de 0,17 M. Pour les applications dans l'industrie, l'artisanat, les loisirs ou les salles d'exposition. Ce module tombe dans la classe laser 2M.
Interrupteur à encliquetage : appuyez une fois sur le commutateur à l'extrémité du module laser et le laser est allumé en permanence. Une nouvelle activation désactive le laser.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1mm@1m
Puissance optique : 5 mW (classe laser 2M) ; mise au point : 1 m
Forme compacte : 22x120 mm ; angle d'ouverture : 10° ; déviation de l'axe jusqu'à 1,0° ; l'angle d'ouverture (10°) produit, avec une distance de travail de 1 m, une longueur de ligne laser de 0,17 m.
Pour l'identification et le positionnement d'objets ainsi que d'applications dans l'industrie, l'artisanat, les loisirs ou les salles d'exposition. Une pile CR123A est nécessaire pour le fonctionnement (fournie).
Une pile de type CR123A est fournie.
Ce texte a été traduit par une machine.
