Name: Picotronic Laser de positionnement ligne 20 mW
Brand: Picotronic
SKU: 2987409
Availability: OutOfStock

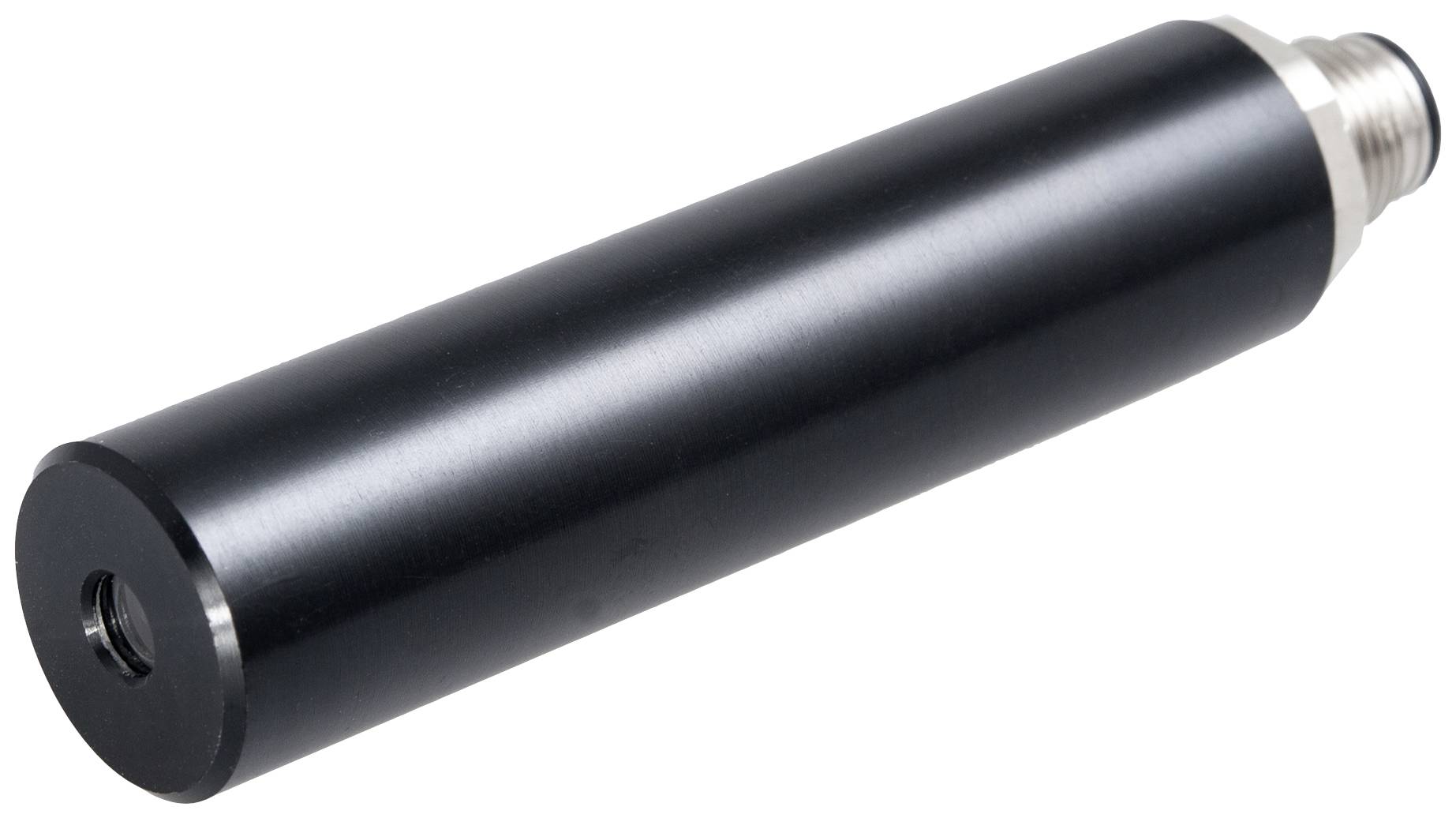

Objet métallique cylindrique noir avec une connexion à vis argentée à une extrémité, probablement un composant d'appareil technique.

Une simple courbe sinusoïdale noire avec une fine ligne horizontale rouge au milieu sur un fond blanc.

Une scie circulaire coupe à travers le bois, accompagnée d'un laser rouge qui marque la zone de coupe.

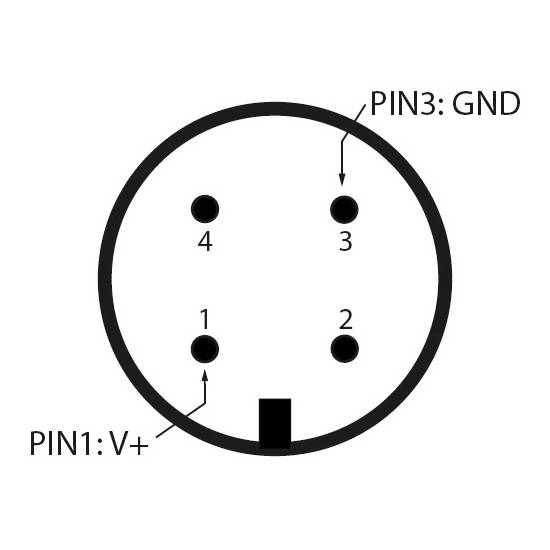

Connecteur rond à quatre broches, étiqueté en haut : « BROCHE 3 : GND », en bas à gauche : « BROCHE 1 : V+ », numéroté du centre de 1 à 4.

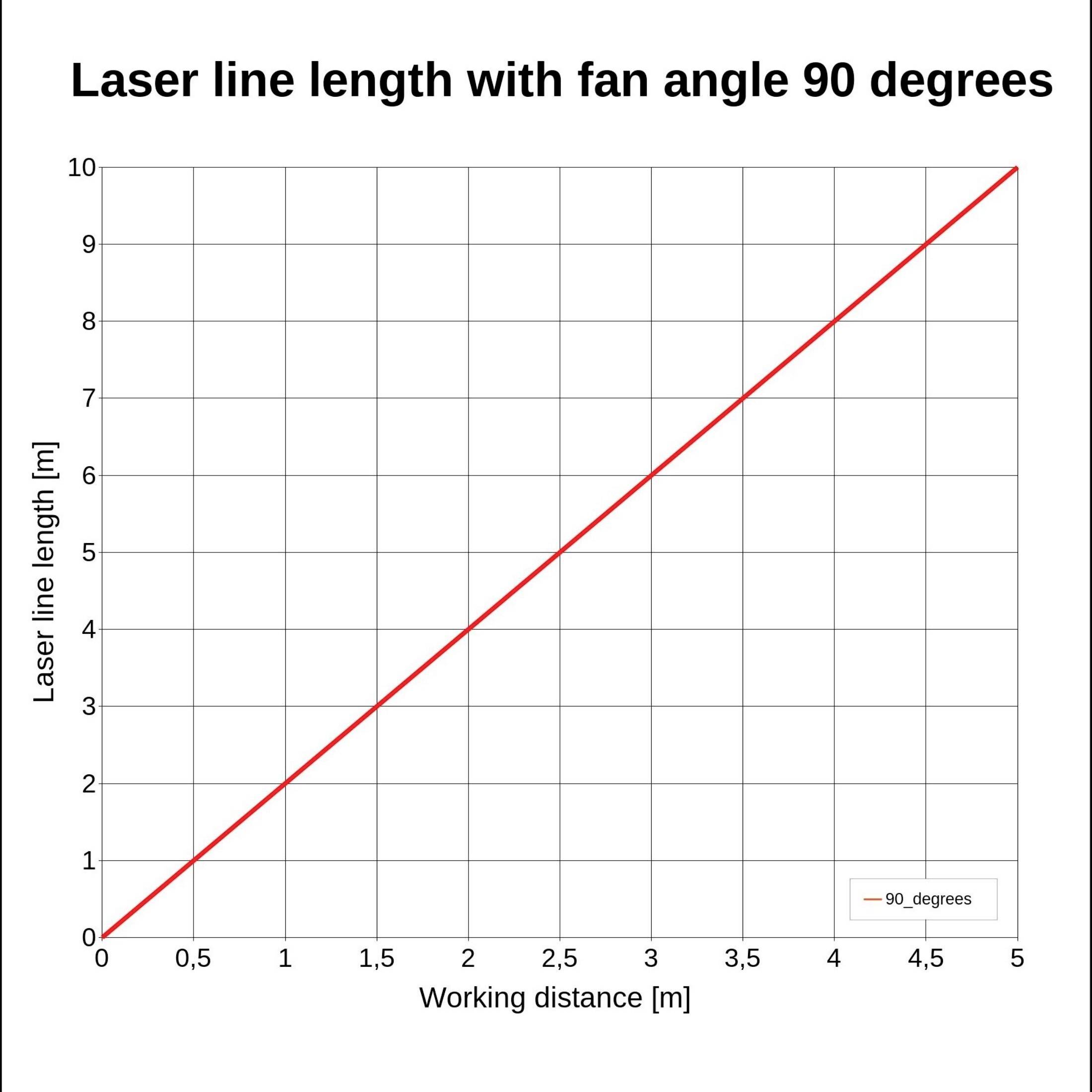

Diagramme d'une augmentation linéaire : Longueur de ligne laser (m) en fonction de la distance de travail (m) avec un angle d'ouverture de 90 degrés. La longueur augmente uniformément de 0 à 9.

1/5

Type de produit

Laser de positionnement

Caractéristique de rayonnement

ligne

Longueur d’onde

650 nm

Puissance

20 mW

Diamètre

20 mm

Livraison avant le mer. 7 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (307,50 € / unité(s))

307,50 €

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Laser linéaire, rouge, 650 nm, 20 mW, 90°, laser classe 2M, mise au point 3M, 24 V DC, 20 x 80 mm, connecteur M12 sans câble

Classe de laser: 2M
Caractéristique de rayonnement: ligne

Nos services :

Caractéristiques techniques

Matériau: aluminium
Puissance optique : 20 mW
Durée de vie : 10000 h
Température de fonctionnement : -20°C - 50 °C
Température de stockage : -40°C - 80 °C
Forme du faisceau : ligne
Classe laser : 2M
Divergence : H - 1,0 mrad
Angle d'ouverture : 90 °
Distance de travail : 3 m
Optique : lentilles en verre à revêtement antireflet
Technologie laser : diode à mode unique
Mise au point : fixe (3000 mm)
Potentiel du boîtier : isolé
Diamètre de sortie optique : 5.5 mm
Couleur du boîtier : noir
Lentille de protection : oui
Classe de protection : IP 64

Type de produit: Laser de positionnement

Caractéristique de rayonnement: ligne

Propriété de la mise au point: Mise au point fixe 3000 mm

Longueur d’onde: 650 nm

: 20 mW

Diamètre: 20 mm

Longueur: 80 mm

Classe de laser: 2M

Angle d'ouverture: 90°

Divergence du faisceau: 1.0 mrad

Distance de travail: 3 m

Tension de fonctionnement: 24 V/DC

Courant de service: 20 mA

Matériau: aluminium

Dim.: (Ø x H) 20 mm x 80 mm

Poids: 63 g

Conforme à la norme RoHS: oui

Largeur: 20 mm

Hauteur: 80 mm

Température max.: 50 °C

Température min.: -20 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2987409 Picotronic Laser de positionnement ligne 20 mW

Information

Information 2987409 Picotronic Laser de positionnement ligne 20 mW

Déclaration de conformité

Déclaration de conformité 2987409 Picotronic Laser de positionnement ligne 20 mW

Modèle

Laser linéaire, rouge, 650 nm, 20 mW, 90°, laser classe 2M, mise au point 3M, 24 V DC, 20 x 80 mm, connecteur M12 sans câble
Le type LH650-20-24(20x80)-M12 est un laser linéaire pour projeter une ligne laser rouge. Le module laser émet un rayonnement de la longueur d'onde 650 nm. Le laser a une forme compacte (20x80 mm). La durée de vie du module laser est supérieure à 10 000 heures. L'angle d'ouverture de 90° crée une ligne de 6 m de longueur 3M à une distance de Ce laser linéaire est utilisé par exemple dans les systèmes de marquage laser, le positionnement des composants, l'industrie, l'artisanat, les loisirs et le domaine d'exposition. Ce module tombe dans la classe laser 2M.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1,5mm@3m
Puissance optique : 20mW (classe laser 2M) ; mise au point : 3 3M
Format compact : 20x80 mm ; angle d'ouverture : 90° ; déviation de l'axe : jusqu'à 3,0°, connecteur M12 sans câble
L'angle d'ouverture (90°) produit, à une distance de travail de 3M, une longueur de ligne laser de 6m.
Pour les applications dans les systèmes de marquage laser, la robotique et la zone d'exposition. Alimentation 24V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre bloc d'Picotronic LFNT-24-C-M12
Ce texte a été traduit par une machine.

Description

Modèle

Laser linéaire, rouge, 650 nm, 20 mW, 90°, laser classe 2M, mise au point 3M, 24 V DC, 20 x 80 mm, connecteur M12 sans câble
Le type LH650-20-24(20x80)-M12 est un laser linéaire pour projeter une ligne laser rouge. Le module laser émet un rayonnement de la longueur d'onde 650 nm. Le laser a une forme compacte (20x80 mm). La durée de vie du module laser est supérieure à 10 000 heures. L'angle d'ouverture de 90° crée une ligne de 6 m de longueur 3M à une distance de Ce laser linéaire est utilisé par exemple dans les systèmes de marquage laser, le positionnement des composants, l'industrie, l'artisanat, les loisirs et le domaine d'exposition. Ce module tombe dans la classe laser 2M.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1,5mm@3m
Puissance optique : 20mW (classe laser 2M) ; mise au point : 3 3M
Format compact : 20x80 mm ; angle d'ouverture : 90° ; déviation de l'axe : jusqu'à 3,0°, connecteur M12 sans câble
L'angle d'ouverture (90°) produit, à une distance de travail de 3M, une longueur de ligne laser de 6m.
Pour les applications dans les systèmes de marquage laser, la robotique et la zone d'exposition. Alimentation 24V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre bloc d'Picotronic LFNT-24-C-M12
