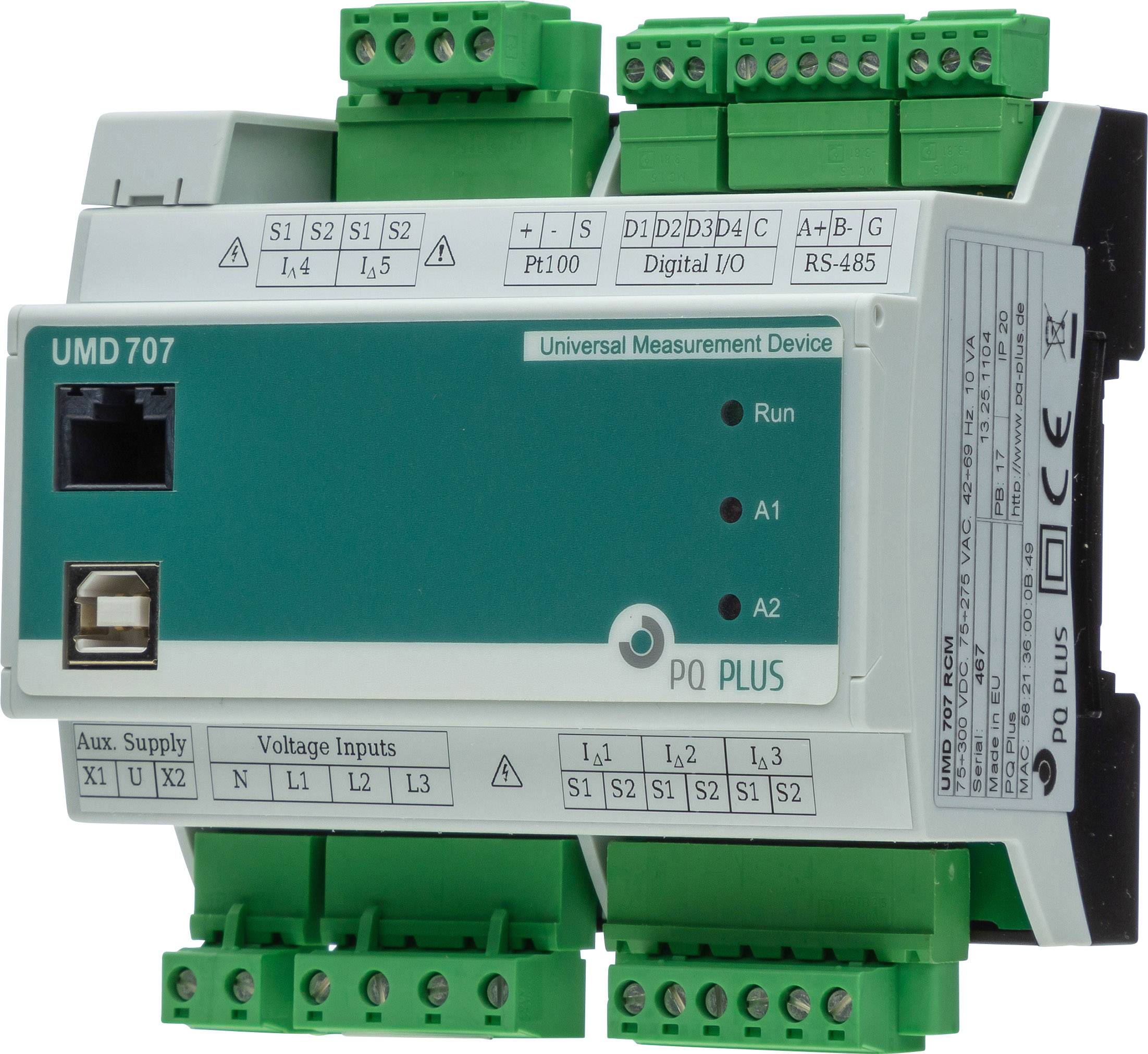

PQ Plus UMD 707RCM Appareil de mesure universel
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
795,83 €
3
2% = 19,41 €
776,42 €
5
3% = 27,14 €
768,69 €
10
4% = 32,30 €
763,53 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (795,83 € / unité(s))
795,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Appareil de mesure universel
- Fonction de mesure
courant / intensité
- Plage de mesure (min.)
5 V
- Type
UMD 707RCM
- Gamme de mesure (max.)
1470 V
- Technologie d'écran
LCD
IP20
- Largeur encastrée
107 mm
- Hauteur d'encastrement
90 mm
- Dim.
(L x l x H) 58 x 107 x 90 mm
- Profondeur d'encastrement
58 mm
- Catégorie de mesure
CAT III 300 V
- Largeur
107 mm
- Hauteur
90 mm
- Longueur
58 mm
- Interfaces
Ethernet Modbus TCP
Documents et téléchargements
Fiche technique
Fiche technique 2143168 PQ Plus UMD 707RCM Appareil de mesure universel
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2143168 PQ Plus UMD 707RCM Appareil de mesure universel
Description
L'UMD 707RCM est un appareil de mesure de courant de défaut haut de gamme compact pour le montage sur rail DIN. Il mesure les courants d'erreur 5 canaux (type A) et la qualité de la tension (harmoniques jusqu'à 128. Harmoniques ; chutes de tension 40 μsec). La mesure s'effectue via le convertisseur de courant de défaut RCM-CT. L'appareil dispose d'une grande mémoire de 512 Mo. L'interface Ethernet permet d'accéder à l'appareil et de consulter les valeurs de mesure en direct via le navigateur Web via le serveur Web correspondant. Ainsi, les protocoles Internet tels que NTP sont également lisibles. Les systèmes SPS et les systèmes de gestion des bâtiments peuvent être facilement utilisés
Connectez Modbus TCP. Des entrées/ sorties numériques et une interface sérielle RS485 sont intégrées. Avec le module de firmware Go, les fonctions de la tête d'oscilloscope sont activées pour la tension et les signaux de déclenchement sont réglés pour les événements de limite. En outre, une entrée PT100 est disponible.
Ce texte a été traduit par une machine.
Connectez Modbus TCP. Des entrées/ sorties numériques et une interface sérielle RS485 sont intégrées. Avec le module de firmware Go, les fonctions de la tête d'oscilloscope sont activées pour la tension et les signaux de déclenchement sont réglés pour les événements de limite. En outre, une entrée PT100 est disponible.
Ce texte a été traduit par une machine.
Modèle
- Mesure :
- tension (ULL; ULN) U1 ; U2 ; U3, un, U12 ; U23 ; U31 cl. 0,05
- courant Idiff. 0,05, puissance puissance puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
- puissance active P1 ; P2 ; P3 ; PN ; 3P Import ; export cl. 0,1
- puissance réactive Q1, Q2, Q3 ; Q3 ; QN 3Q cl. 1
- puissance apparente S1; S2; S3; SN; 3S cl. 0,2
- puissance de distorsion harmonique D1; D2; D3; DN
- facteur de puissance cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 cl. 0,5
- symétrie oui
- tension harmonique THDU1; THDU2; THDU3; THDUN; HDTHDT12; HDTHDT12; THDTHDTHDT12;
- THDTHDTHDU1 THDI2; THDI3; THDIN cl. 1
- harmonique par ordre 1. À 128. Pour
- facteur de distorsion U/I U1fh; U2fh; U3fh; U3fh; Unfh; I1fh; I2fh;
- fréquence info 40...70 Hz p. 0,02
- travail actif 4 quadrants mesure importation/exportation par phase; par tarif; Kl2pts total
- par phase d'importation/exportation; 2 Total cl. 2
- Flicker P ST ; P it cl 2
- enregistreur de données :
- mémoire (Flash) ULN ; ULL ; I ; P ; Q ; S ; D ; THDU ; THDI ; f ; Ufh ; état I/O
- puissance active/réactive importation/exportation par phase L1 ; L2 ; L3 ; par tarif T1 ; T2 ; T3
- option :
- fonction d'oscilloscope PQ S : Autres
- fonctions :
- alarmes logique
- limites pour dépassement/sous-enregistrement
- E/S numériques 4 entrées/sorties numériques, 100 V AC/DC, 100 ma ; E/S analogiques 1x PT100
- mémoire 512 Mo
- intervalle d'enregistrement flash sec ; min ; h ; jours ; mois ; année
- de communication :
- Port
- électrique USB RS485 Modbus Ethernet 100 Mbits/s :
- tension d'alimentation U:85...275 V AC U:20...50 V AC / 20...75 V DC
- puissance absorbée 10 va/5 W
- catégorie de surtension CAT III/300 V
- plages de mesure :
- tension de mesure 5..1470 V AC
- surcharge 2,21 kV LN/1s 1300 V AC U/N
- impédance continue 3,9 MOhm
- signal d'entrée X/1//5 A; RCM
- surintensité 3x in (max. 70 A/1s)
- fréquence d'échantillonnage 28,8 kHz
- conditions ambiantes:
- Plage de température de fonctionnement T:-20°C....60°C
- température de fonctionnement T:-30°C....88°C
- compatibilité électromagnétique:
- Rayonnement en 61000-4-2...-4...-5...-6...
- -11 K11.
- Dimensions IP20
- :
- L x H x P (mm) 107 x 90 x 58
Contenu de la livraison
- UMD 707RCM
- ENVIS Basic
