PTR Hartmann 1040-A-1.5N-NI-4.0 Broche de contrôle de précision
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Caractéristiques techniques
- Résistance de passage : ≤30 mΩ
- Courant nominal
5 A
- Courant nominal - arrondi
5 A
- Affinage
Nickel
- Forme de la tête
A
- Type
1040-A-1.5N-NI-4.0
- Dimension grille
4 mm
- Débattement
5.5 mm

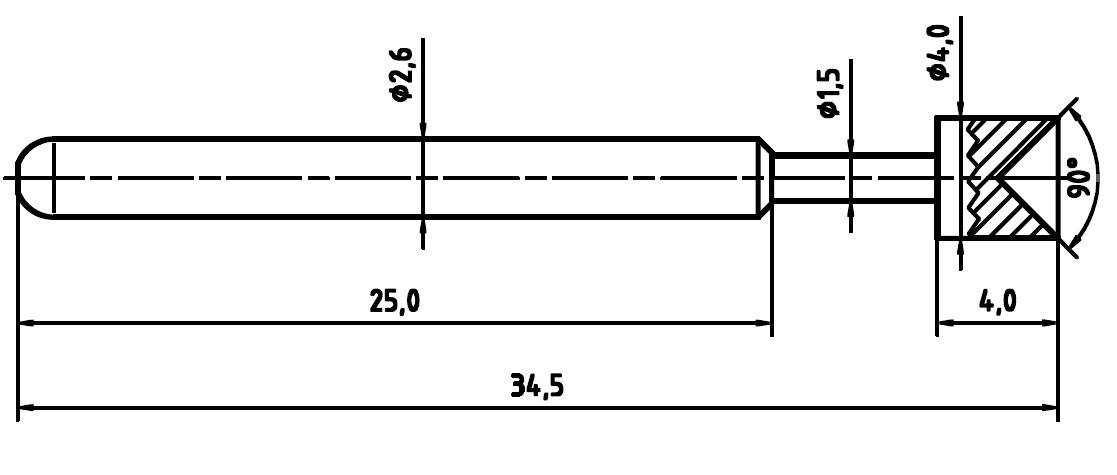

- Ø de la broche
2.6 mm
- Longueur de broche
34.5 mm
- Pression de ressort
1.5 N
- Résistance de continuité
≤30 mΩ
- INOM
5 A
- Type
Pointe de touche 1040-A-1,5N-Ni-4,0
- Conforme à la norme RoHS
oui
- Type de produit
Broche de contrôle de précision
Documents et téléchargements
Fiche technique
Fiche technique 737057 PTR Hartmann 1040-A-1.5N-NI-4.0 Broche de contrôle de précision
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 737057 PTR Hartmann 1040-A-1.5N-NI-4.0 Broche de contrôle de précision
Description
Simple sonde de précision avec connecteur femelle pour les modules et le test de plaquettes de circuits imprimés. Se compose d'un boîtier avec connecteur femelle et pointe de touche. La douille à commander séparemment peut est fixée dans une platine ou une vitre en plexiglas et permet de loger la sonde de test. La sonde de test peut être remplacée sans problème
Avertissement
Codification:
xxxx (série) - xx (forme de la tête) - x.xN (pression du contact) - xx (finition) - xx.xx (Ø tête en mm /matière de la tête)
Fintion : AU = Or, RH = Rhodium, NI = Nickel; Matière de la tête: M = laiton, C = bronze au bèryllium.
