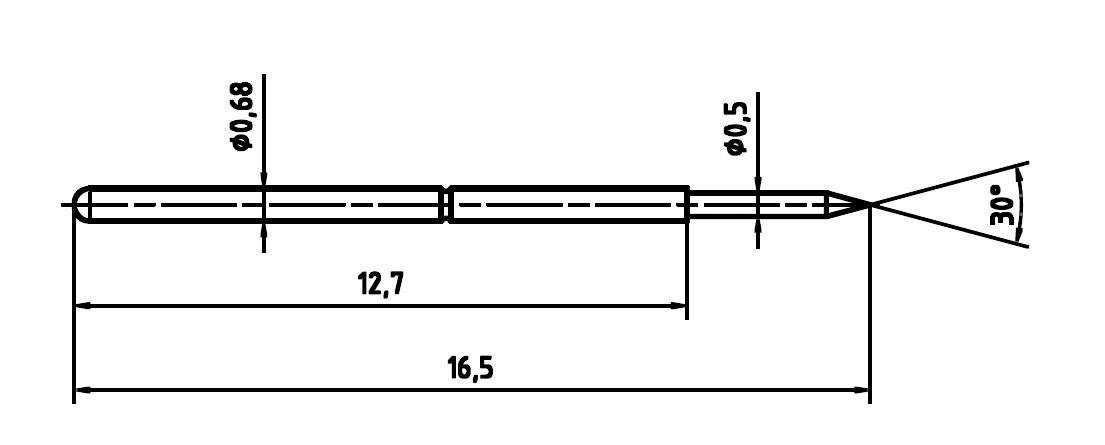

Croquis/schéma
PTR Hartmann 1007-B-0.7N-AU-0.49C Broche de contrôle de précision
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Total (5,49 € / unité(s))
5,49 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Résistance de passage : ≤30 mΩ
- Type de produit
Broche de contrôle de précision
- Forme de la tête
B
- Longueur de broche
16.5 mm
- Courant nominal
1 A
- Courant nominal - arrondi
1 A
- Pression de ressort
0.7 N
- Débattement
2.8 mm
- Matériau du dessus
Bronze au béryllium
- Dimension grille
1.27 mm
- Conforme à la norme RoHS
oui
- Ø de la broche
0.68 mm
- Type
1007-B-0.7N-AU-0.49C
- Affinage
Or
- Résistance de continuité
≤30 mΩ
- INOM
1 A
- Type
Broche de test 1007-0.7N-Au-0.5C
Documents et téléchargements
Fiche technique
Fiche technique 736944 PTR Hartmann 1007-B-0.7N-AU-0.49C Broche de contrôle de précision
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 736944 PTR Hartmann 1007-B-0.7N-AU-0.49C Broche de contrôle de précision
Description
Simple sonde de précision avec connecteur femelle pour les modules et le test de plaquettes de circuits imprimés. Se compose d'un boîtier avec connecteur femelle et pointe de touche. La douille à commander séparemment peut être fixée dans une platine ou une vitre en plexiglas et permet de loger la sonde de test. La sonde de test peut être ainsi remplacée sans problème.
Avertissement
Codification:
xxxx (série) - xx (forme de la tête) - x.xN (pression du contact) - xx (finition) - xx.xx (Ø tête en mm/matière de la tête)
Finition: AU = Or, RH = Rhodium, NI = Nickel; Matière de la tête : M = laiton, C =bronze au bèryllium
