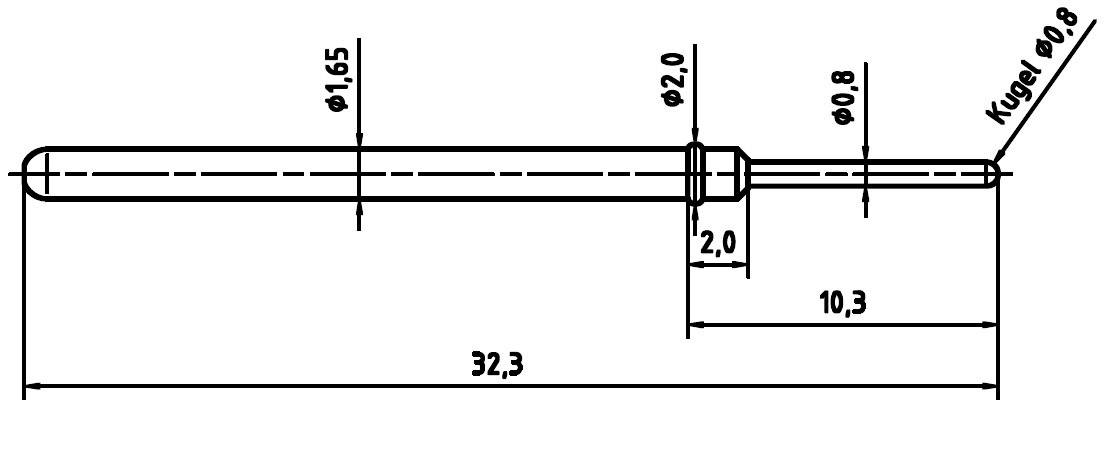

Croquis/schéma
PTR Hartmann 2021-D-1.5N-AU-0.8 Broche de contrôle de précision
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Total (3,79 € / unité(s))
3,79 €
Prix TTC
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Résistance de passage : ≤25 mΩ
- Type de produit
Broche de contrôle de précision
- Forme de la tête
D
- Longueur de broche
32.3 mm
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Pression de ressort
1.5 N
- Débattement
5.3 mm
- Dimension grille
2.54 mm
- Conforme à la norme RoHS
oui
- Ø de la broche
1.65 mm
- Type
2021-D-1.5N-AU-0.8
- Affinage
Or
- Résistance de continuité
≤25 mΩ
- INOM
3 A
- Type
Pointe de touche 2021-D-1,5N-Au-0,8
Documents et téléchargements
Fiche technique
Fiche technique 736967 PTR Hartmann 2021-D-1.5N-AU-0.8 Broche de contrôle de précision
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 736967 PTR Hartmann 2021-D-1.5N-AU-0.8 Broche de contrôle de précision
Description
Double sonde de précision avec contact à ressort pour les modules et le test des plaquettes de circuits imprimés. Est équipée d'un boîtier avec connecteur mâle pourvu d'une sonde. Le cache/capuchon à commander séparemment peut être installé sur une platine ou une vitre plexiglas et peut loger la sonde d'essai. La sonde de test peut ainsi être remplacée sans problème.
Avertissement
Codification:
xxxx (série) - xx (forme de la tête) - x.xN (pression du contact) - xx (finition/affinage) - xx.xx (Ø tête en mm /matière de la tête)
Finition/affinage: AU = Or, RH = Rhodium, NI = Nickel; Matière de la tête: M = laiton, C = bronze au béryllium.
