Radxa RM116-D4E32W2 Rock 3 Compute Modul 4 GB 2.0 GHz

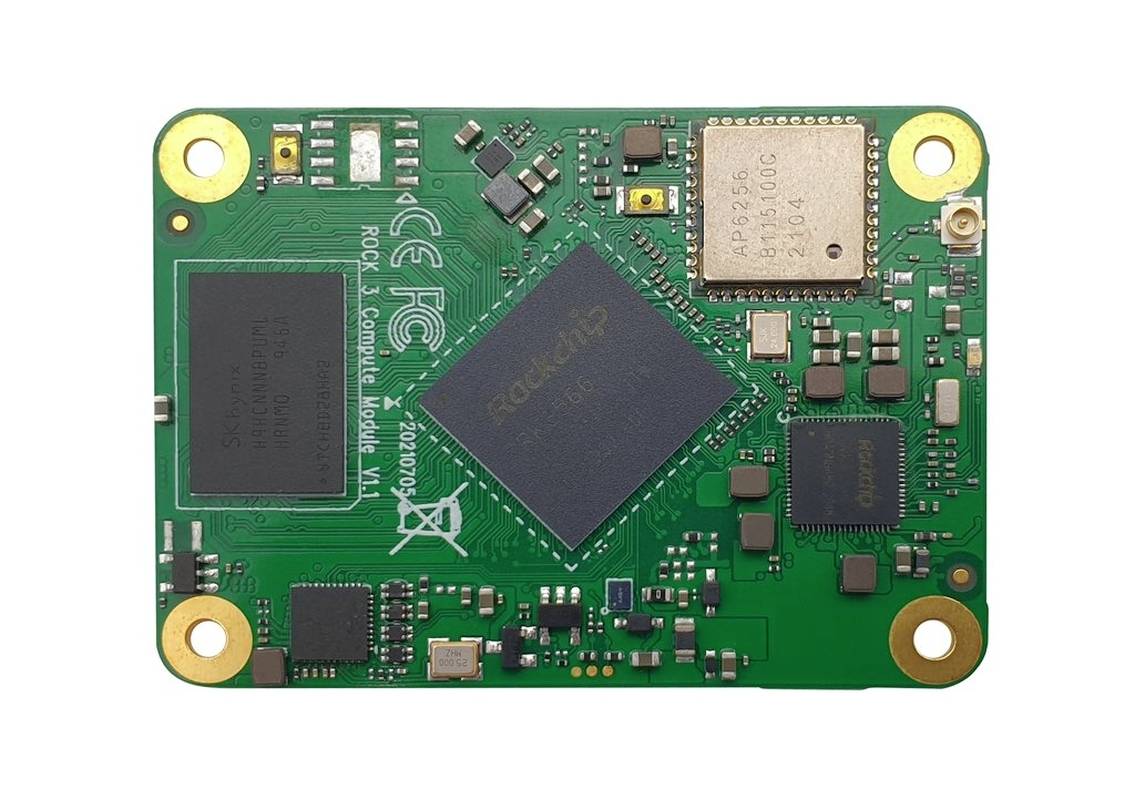

Le module de calcul ROCK3 de Radxa (Radxa CM3) est un som (système sur module), basé sur le SoC Rockchip RK3566 dans un petit format de 55 mm x 40 mm. Il intègre CPU/PMU/DRAM/STORAGE et sans fil.
Le CM3 de Radxa offre une solution économique et prête à l'emploi pour de nombreuses applications. Il simplifie et accélère également les nouveaux développements de produits.

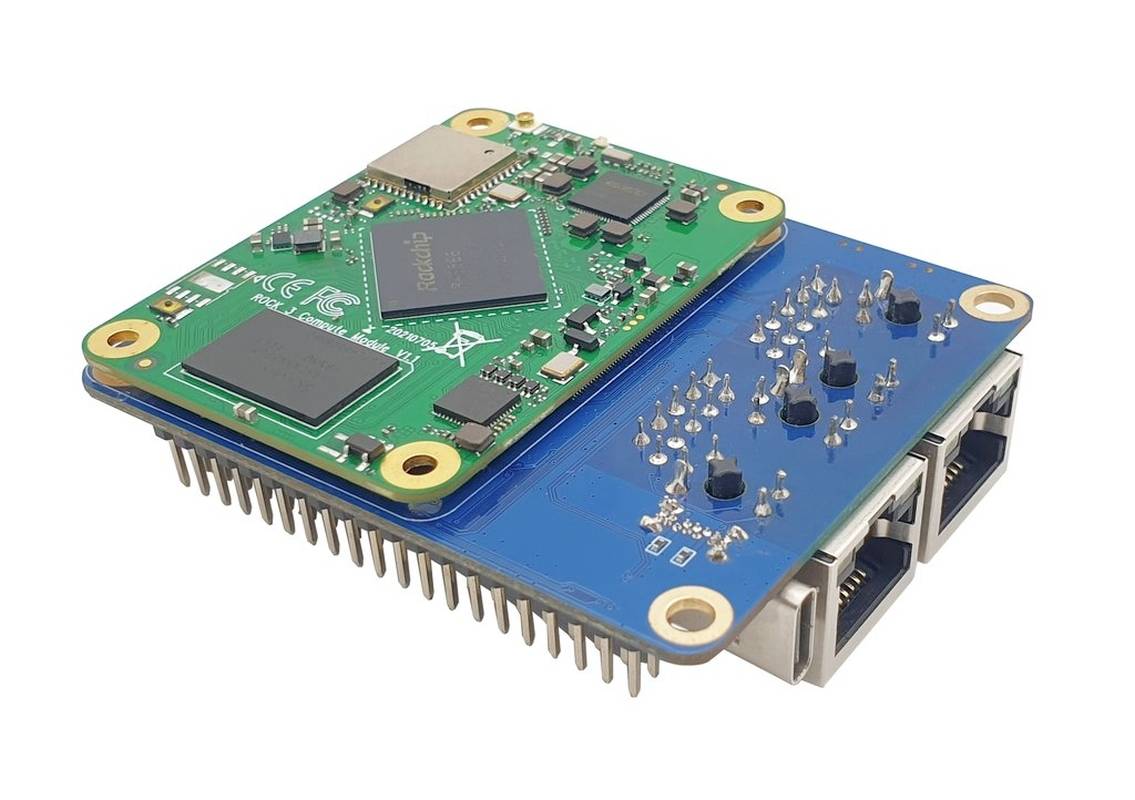

Le module est compatible avec les cartes de base Raspberry CM4 de Raspberry, de seed, etc.

Solution Quad Core 64 bits haute performance
Radxa CM3 est alimenté par le Rockchip RK3566 SoC, un Core Low Power 64 bits Cortex A55 avec jusqu'à 2.0Ghz. Il est équipé d'une mémoire eMMC de 8 Gb et d'une mémoire eMMC de 128 Go. Gb.
Grâce à une carte support simple (une carte de base à 2 couches suffit pour accéder à toutes les fonctions du som), les ingénieurs peuvent rapidement développer des solutions et préparer les cartes pour la production.

Interfaces riches
I2C, SPI, UART, ADC, PWM, GPIO, ETHERNET, CAN, PDM, USB2, USB3, I2S, MIPI,
Les interfaces SATA et EDP sont également disponibles, tout comme les bus PCIe 2.0 à large bande passante.

Capacité d'affichage
Le processeur Dual Dual Video out prend en charge la sortie de deux écrans via HDMI, EDP, MIPI, DP, avec une résolution allant jusqu'à 4K x 2K et une résolution de 2,5 K.

Support multimédia puissant
Décodage vidéo 4K VP9 et 4K 10 bits H264/H265, jusqu'à 60 FPS
Décodage de plusieurs formats vidéo 1080P, y compris VC-1, MPEG-1/2/4, VP8
Codage 1080P aux formats H.264 et VP8

Petite taille et faible consommation d'énergie
Le facteur de forme de 55 mm x 40 mm et les connecteurs carte à carte 3 x 100 broches compatibles avec l'industrie permettent d'économiser de l'espace sur la carte et offrent des interfaces standardisées qui permettent d'économiser de l'espace sur la carte.

Compatible avec plusieurs systèmes d'exploitation
Ubuntu 20.04 / Debian 10 / Buildroot / Android

Documents ouverts et code source
Le code source, les documents, les outils et les programmes d'aide sont disponibles gratuitement, un support communautaire et commercial est disponible pour vous aider à mettre votre prototype en production

Largement utilisé dans différentes applications
Parfait pour la robotique, l'HMI, les distributeurs automatiques, Smart Home, la passerelle IOT, commande industrielle, appareils médicaux, etc

Processeur:
Rockchip RK3566, Quad-Core Cortex-A55 (ARM v8) 64 bits SoC @2.0GHz

Connectivité :
- LAN sans fil en option, 2,4GHz et 5,0GHz IEEE 802.11b/g/n/ac, sans fil, Bluetooth 5.0, BLE avec options d'antenne intégrées et externes
- PHY Gigabit Ethernet intégré
- 1 x port USB 2.0 (vitesse élevée), 1 x port USB 3.0 (5 Gbits/s)
- 1 x hôte PCIe 1 voie, Gen 2 ( 5 Gbps)
- 2 ports SATA, un avec USB 3, un avec PCIe
- 50 × prise en charge GPIO

Vidéos :
- 1x HDMI jusqu'à 4K x 2K à 60 HZ
- 1x EDP quatre voies, 2,7Gps par voie
- 2x MIPI DSI 4 voies, 1,6 Gbits/s par voie

Audio :
- LINEOUT
- I2S
- PDM, prend en charge la baie de microphone

Multimédia :
- DÉCODAGE VP9/H.264/H.265 4K@60HZ
- H.264/H.265 CODE 1080P À 100HZ
- OpenGL ES 3.2/OpenCL 2.0/Vulkan 1.1 GPU

Tension d'entrée : 5V DC

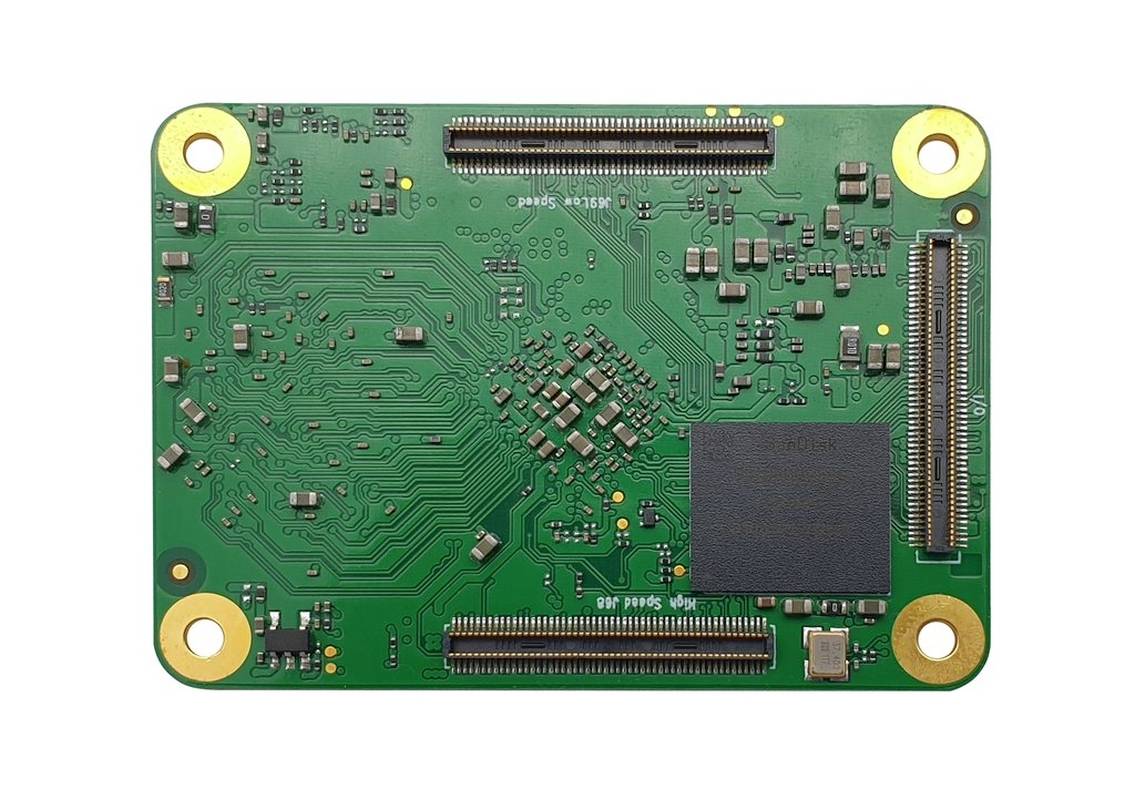

Connexion : 3x 100P 0,5 mm pas connexion B2B
Dimensions : 55 mm × 40 mm
